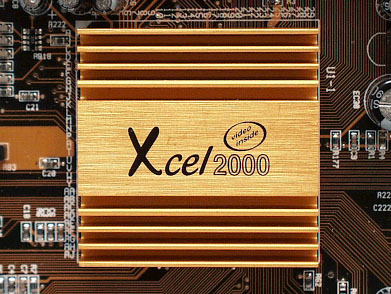

M741に使用されているチップセットは、Xcel2000と捺印されたものとSIS5595の２個である。Xcel2000については、ヒートシンクが貼り付けられているため、正式の製品名は断定できないが、おそらく SIS 社製品のものと思われる（画像Ｇ）。SIS 5595は、同社の M570 マザーボードにも採用されているもので、208 Pin QFPパッケージである。（画像Ｈ）
 |
 |
サウンドチップには3D Sound Proのアップグレード版である3D PCI Sound Pro が、オンボードで搭載されている。このチップはSPDIF IN/OUTを搭載している他、4CHスピーカー出力もサポートしている。チップの品名はHT8338/PCIだ。（画像Ｉ）
 |

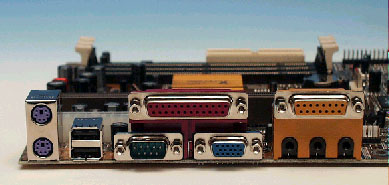

M741に搭載されているオンボードビデオ機能は、8MBのフレームバッファを持つ 64bit 3D AGPグラフィックアクセラレータで、AGP Rev 2.0をサポートしている。ビデオ出力コネクタは、ATX コネクタの下部に配置されている（画像Ｊ）。なお、搭載されているビデオ機能は、Windows98のマルチディスプレイ対応となっている。
 |
周辺機能のほとんどをオンボード化しているため、M741のスロットは極めて少ない。なんとISAバススロット１個とPCIバススロット１個しか用意されていない。拡張性は高いとは言えない。しかしそもそもこのボードは、カスタマイズして使用するというよりは、基本機能をなるべく安く構成することを目的としたものであるので、そういった用途を前提にすれば、スロットの少なさは問題とはならないであろう。下記に仕様を示す。
|
（仕様） ・CPU ：Intel Pentium II (Slot１) 233 ～ 500 MHz Intel Celeron 対応 266 ～ 433 MHz ・チップセット ：Xcel2000、SIS 5595 バスクロック 66/75/83/100MHz 対応 ・キャッシュメモリ ：Pentium－II 使用の場合、SEC カートリッジ内に、 256KB／512 KBのレベル２キャッシュを搭載 ・システムメモリ ：168 ピン DIMMソケット３本 SDRAM 使用。合計768MBまで実装可能 ・拡張スロット ：PCIスロット１本 ISAスロット１本 ・ビデオ機能 ：64bit 3D AGPグラフィックチップ搭載 オンボードで8MBのフレームバッファを搭載 AGP Rev 2.0対応 ・Ｉ／Ｏ機能 ：シリアル（16550 UARTコンパチ）ｘ２ パラレルｘ１ PS／2キーボードコネクタｘ１ PC99準拠カラーコネクタを採用 ・HDD/FDD ：オンボードPCI E-IDE 機能およびFDD機能実装 ・サウンド機能 ：3D PCI Sound Pro（HT8338/PCI）をオンボード搭載 SPDIF IN/OUT端子を実装。4ch スピーカー出力 ・Fax/Modem 機能 ：PCtel PCT789Tを実装 V.90 Fax/Modem機能搭載 ・LAN 機能 ：DAVICOM DM9102Fを実装 10/100BASE-T LAN搭載 ・電源コネクタ ：ATX コネクタを実装 ・ボード形状 ：Micro ATX 仕様。305mm ｘ 220mm ・ＢＩＯＳ ：AMI ・ウイルスチェック機能：Trend Micro Chip Away VirusをBIOS中に搭載 PC-cillin 98を同梱 ・添付ソフト ：AMI Desktop Client Manager
|
