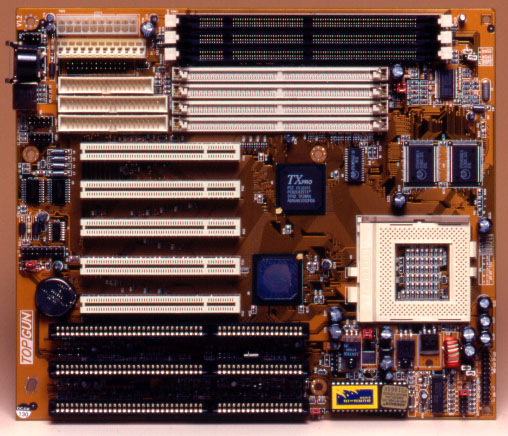

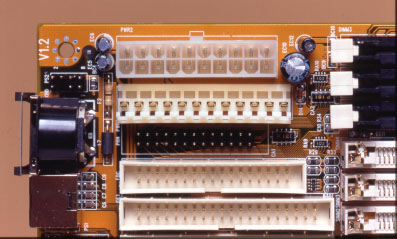

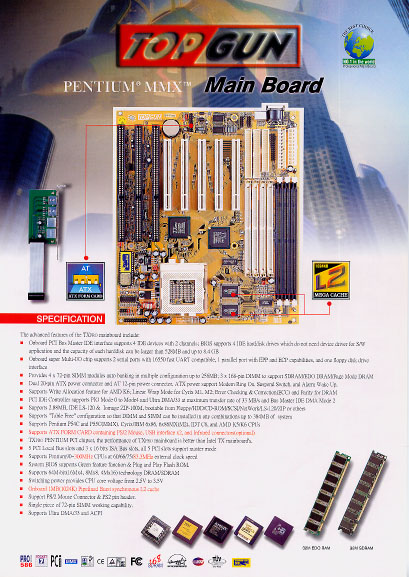

■台湾のマザーボードメーカー、ＰＣ ＣＨＩＰＳ社のＳｏｃｋｅｔ７マザー ボード、Ｍ５６５。ベビーＡＴサイズのボードで寸法は２６×２２ｃｍ。 １９９７年５２週前後の製造。ボードのリビジョンはＶ１．２。 ■Ｍ５６５は、その後すぐに登場するＭ５７５のプレリリース版とも思える製 品である。製品名称として「ＴＯＰＧＵＮ」の愛称が付いているが、ＰＣ１ ００規格登場前のＡＴマザーボードとしては、当時極めて高いスペックを有 していたことによる。 ■Ｍ５７５との相違点は下記の通り。 ・オンボードサウンド機能が省略されている。 ・ＰＣＩバススロットが５本と、Ｍ５７５よりも１本多い。 ・ＡＴＸフォームカードの搭載方法がＭ５７５と異なる。 ・基板上に「ＴＯＰＧＵＮ」のシルク印刷がある。 ■チップセットにＡＬｉ社製Ａｌｌａｄｉｎ W＋ チップセットを搭載した 製品。ＰＣ ＣＨＩＰＳ社のマザーボードでは、このチップセットにＴＸ ＰＲＯという捺印を付けて搭載していた。Ａｌｌａｄｉｎ W＋チップセッ トは、チップ内にＳｕｐｅｒＩ／Ｏ機能を内蔵しているため、本ボードには ＩＴＥ社製等のＩ／Ｏコントローラチップは搭載されていない。チップセッ トは２個構成で、型番は下記の通り。 ・ＰＣ８２Ｃ４３９ＴＸ（１９９７年４２週製造） ・ＰＣ８２Ｃ３７１ＴＸ（１９９７年４２週製造） ■ｉｎｔｅｌ Ｐｅｎｔｉｕｍの他に、Ｃｙｒｉｘ／ＩＢＭ、ＡＭＤ、ＩＤＴ の各ＣＰＵが使用できた。ＣＰＵクロックのサポート範囲は９０〜３００ ＭＨｚ。外部バススピードは６０／６６／７５／８３．３ＭＨｚ。 ■ＩＳＡバスを３本、ＰＣＩバスを５本搭載。７２Ｐｉｎ ＳＩＭＭスロット を４本、１６８Ｐｉｎ ＤＩＭＭスロットを３本搭載しており、最大メモリ 搭載容量は３８４ＭＢ。なお、テーブルフリーコンフィギュレーション機能 を搭載しており、ＳＩＭＭとＤＩＭＭの混在使用が可能であった。 ■オンボードで１ＭＢのレベル２ ＰＢＳＲＡＭキャッシュを搭載。 キャッシュメモリチップにはＵｔｒｏｎ社製のＵＴ６１６４Ｃ６４ＡＱ−６ （１９９７年５１週製造）を２個使用している。このチップはワンチップで ５１２ＫＢのキャッシュメモリを構成しており、２個使用することで、当時 としては驚異的のオンボード１ＭＢのキャッシュを実現していた。 ■オンボードＩ／Ｏは、ＩＤＥ２系統とＦＤＤ、シリアル×２、パラレル×１ ＵＳＢ×２、ＰＳ／２、ＩｒＤＡ及びサウンド機能。ＵＳＢとＰＳ／２、 ＩｒＤＡ機能は、オプションのＡＴＸフォームカードで提供。 ＩＤＥはＵｌｔｒａＤＭＡ／３３をサポートし、５２８ＭＢ〜８．４ＧＢの ＨＤＤが使用可能であった。 ■使用デバイスは下記の通り。 ・ＰＣ８２Ｃ４３９ＴＸ ：ＡＬｉ社製ＴＸ−ＰＲＯチップセット ・ＰＣ８２Ｃ３７１ＴＸ ：ＡＬｉ社製ＴＸ−ＰＲＯチップセット ・ＵＴ６１６４Ｃ６４ＡＱ：Ｕｔｒｏｎ社製５１２Ｋキャッシュメモリ ・ＵＴ６１２５６ＪＣ−８：Ｕｔｒｏｎ社製タグＲＡＭ ■ＢＩＯＳはＡＭＩＢＩＯＳを搭載。 ■以下にボードのスペックを示す。
| CPU | intel Pentium P54C/P55C(MMX)、AMD K5/K6 IDT C6、Cyrix/IBM 6x86MX(M2) |
| CPU Clock | 90 〜 300 MHz |
| BUS Clock | 60/66/75/83.3 MHz |

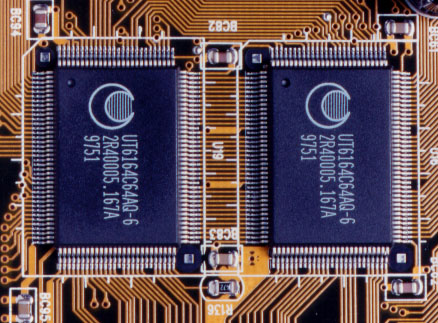

| Cache Memory | 1MB PBSRAM L2 Cache 搭載 Utron：UT6164C64AQ-6 を２個使用 |

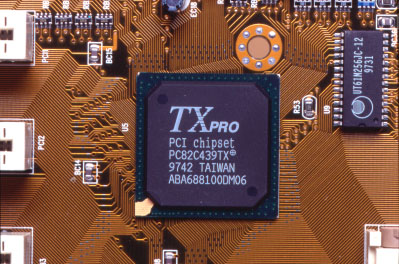

| Chip Set | ・ALi TX PRO Chip Set PC82C239TX、PC82C371TX |
| Momory | 168 Pin DIMM スロット×３ 72 Pin SIMM スロット×４ 合計最高 384 MB まで搭載可能 |
| Bus | PCI×５本、ISA×３本搭載 |
| Super I/O | COM1、COM2、LPT1、FDD、Primary-IDE、Secondary-IDE 3D Sound、PS/2、USB1、USB2、IrDA |
| BIOS | AMI BIOS |
 |
 |
 |
 |
 |

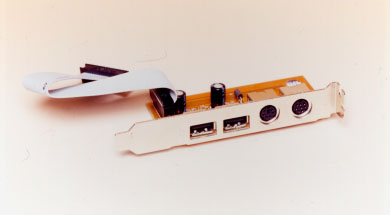

■コメント ＴＯＰＧＵＮの異名を持つＰＣ ＣＨＩＰＳ社のマザーボード、Ｍ５６５で す。チップセットにＡＬｉのＴＸ−ＰＲＯチップを搭載し、３００ＭＨｚまで のＣＰＵクロックと８３．３ＭＨｚのバスクロックを実現していました。ＰＣ １００規格が登場する前としては、最高のスペックを持ったボードでした。 ＴＯＰＧＵＮの名称を持つボードとしては、Ｍ５７５が有名です。Ｍ５６５ はＭ５７５が登場する直前、プレリリースのような形で製品化されたものでし た。チップセットはＭ５７５と同じＴＸ−ＰＲＯを搭載していましたが、オン ボードサウンドチップは非搭載となっています。ほとんどのマザーボードに、 オンボードで３Ｄ Ｓｏｕｎｄ Ｐｒｏを搭載してきたＰＣ ＣＨＩＰＳ社と しては珍しい仕様であると言えます。その代わり、ＰＣＩバススロットは５本 も用意されていました。拡張性を重視した製品と言えます。 Ｍ５６５では基板上に誇らしげに「ＴＯＰＧＵＮ」のシルク印刷があります が、Ｍ５７５では無くなってしまいました。どのような事情があったのかは不 明です。ＡＴＸフォームカードの搭載方法も、Ｍ５７５と異なっています。 Ｍ５６５では、基板上のヘッダからケーブルを介してブラケットを接続すると いう、ＡＴＸフォームカードとしては一般的に採用されている方法を採ってい ましたが、Ｍ５７５では基板上のヘッダピンに直接ブラケットを接続する方式 となっており、ケーブルが省略されました。 ＰＣＩスロットの数が多いことや、オンボードのサウンドチップが無いこと 及びＡＴＸフォームカードのヘッダピンの位置が異なっていることから、 Ｍ５６５とＭ５７５とでは微妙に部品レイアウトが異なっています。
