以前、本コラム「■退廃的互換機趣味（其之五）　（2008/10/05）【たかがIDE、されどIDEの巻】」にて、古いマザーボードのBIOSには、IDE容量の認識可能上限があり、それを当時504MBの壁と呼んでいたことを記載した。通常であれば、BIOSをアップデートするか、もしくはマザーボードそのものを交換する等して、EIDE（Enhanced IDE）を使用できるようにするのが一般的である。しかし、諸々の事情より、そういった作業が不可能なユーザーのために、このPROMISE社製EIDE MAXのような拡張カードが用いられていた。

　このカードの本来の目的は、セカンダリIDEのI/Fとして、CD-ROMが使えるようにすることにある。もちろん、プライマリIDE用I/Fとして、504MB以上のEIDE HDDを使用しても構わない。カード上にはPROMISEのHDD BIOSが搭載されており、電源投入時にATAPIデバイスを自動認識するようになっている。今回は、テストベンチのマザーボードに本カードを導入して、3GBのEIDEと光学ドライブを導入してみることにする。

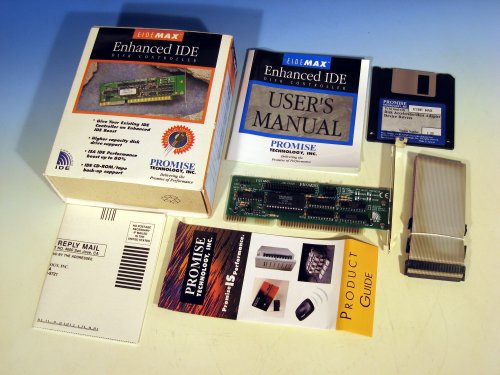

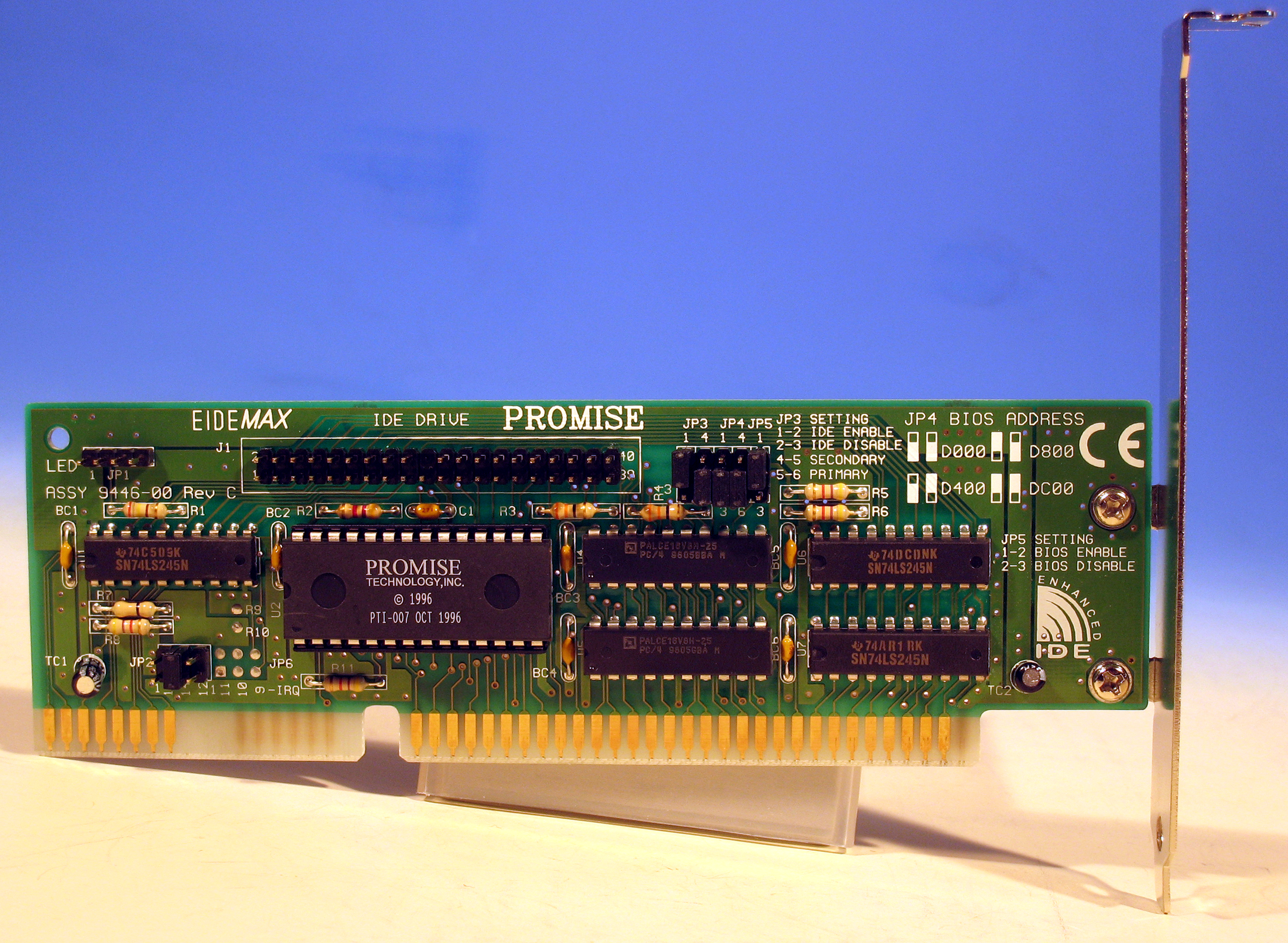

　先ずはパッケージ内容の紹介から。I/F基板上で設定する必要のあるジャンパは少ない。カードのROM BIOSアドレスは、デフォルトでD000Hとなっているから、他に当たるものが無いようであれば、このままでOK。なお、アドレスは4通りに変更可能だ。

　問題はIRQの設定である。本製品は、セカンダリI/FにATAPIデバイスを搭載することを前提に出荷されているので、初期設定IRQがセカンダリIDEであるIRQ15になっている。今回これをプライマリで使用するため、ジャンパを変更してIRQ14に設定変更してやる必要がある。もちろん、HDDコントローラとして本製品以外のものをプライマリとし、本製品を増設という形でセカンダリで使用する分には、出荷時の設定で構わない。

　次回は、このカードをテストベンチのマシンに組み込み、3GBのHDDとCD-ROMドライブ、さらにはSCSI HDDも取り付けてみることにしよう。しかし、たかだかEIDEのHDDやCD-ROMを使用するだけなのに、これだけの準備が必要であったとは、改めて当時のPCいじりがタイヘンだったことを実感できて、それはそれでオモシロイ・・・
