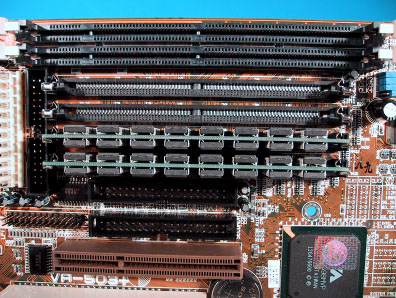

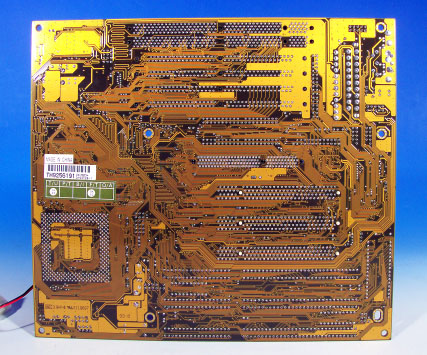

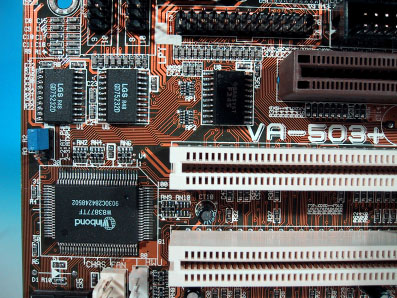

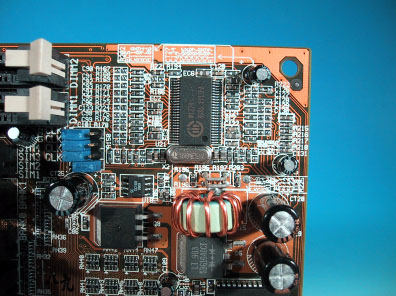

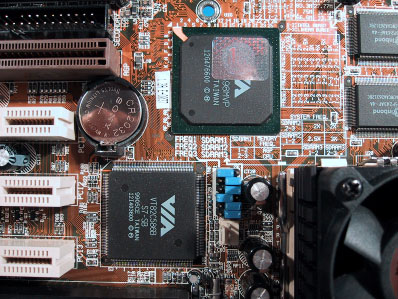

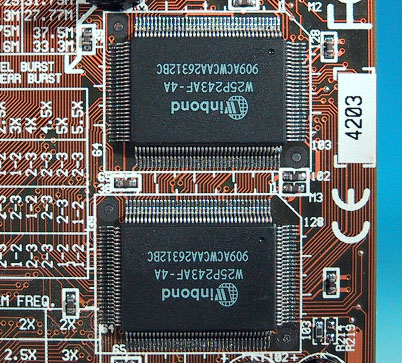

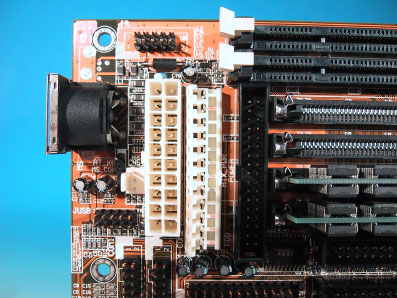

■ＦＩＣ社製Ｂａｂｙ−ＡＴフォームファクタ、Ｓｏｃｋｅｔ７マザーボード ＶＡ−５０３＋。Ｓｏｃｋｅｔ７搭載。ボードは中国製品。 ■７２Ｐｉｎ ＳＩＭＭメモリと１６８Ｐｉｎ ＤＩＭＭメモリの両方が使用 できる過渡期の製品。ＤＩＭＭはＰＣ１００が使用可能。電源もＡＴ電源と ＡＴＸ電源の両方が使用可能であった。 ■チップセットはＶＩＡ社製を使用。ＶＴ８２Ｃ５９８ＭＶＰとＶＴ８２Ｃ５ ８６Ｂの２チップ構成。ボードは１９９９年１０週の製造。既にＡＴＸフォ ームファクタが標準になりつつあった頃の、Ｂａｂｙ−ＡＴフォームファク タマザーボードである。オンボードで２５６ＫＢのＰＢＳＲＡＭを搭載。 ■外部クロックは６６／７５／８３／９５／１００／１１２／１２４ＭＨｚが 設定可能。クロック倍率は２／２．５／３／３．５／４／４．５／５／ ５．５倍が設定可能であった。これより、設定可能な最高のＣＰＵクロック は６８２ＭＨｚまでとなる。なお、ＣＰＵ電圧は、２．０〜３．２Ｖの間を ０．１Ｖ刻みで設定可能。設定は全てジャンパピンで行う。 ■ボード外寸は２５×２２ｃｍ。ＩＳＡ×３本、ＰＣＩ×３本、ＡＧＰ×１本 搭載。ＣＯＭ１、ＣＯＭ２、ＬＰＴ、ＰＳ／２、ＵＳＢ、ＩＤＥ１、ＩＤＥ ２、ＦＤＤ、ＩｒＤＡの各インターフェスをオンボードで搭載。 ■主な使用デバイスは下記の通り。 ・ＶＴ８２Ｃ５９８ＭＶＰ：ＶＩＡ社製チップセット ・ＶＴ８２Ｃ５８６Ｂ ：ＶＩＡ社製チップセット ・Ｗ２５Ｐ２４３ＡＦ ：Ｗｉｎｂｏｎｄ社製ＰＢＳＲＡＭ（２個使用） ・Ｗ８３８７７ＴＦ ：Ｗｉｎｂｏｎｄ社製Ｉ／Ｏ制御チップ ・Ｗ１２７Ｈ ：メーカー不明。クロックジェネレータチップ ■以下にボードのスペックを示す。
| CPU | Intel Pentium (ZIF Socket7) 75 - 233 MHz (P55C-MMX) AMD K6-2 226 - 533 MHz AMD K6 166 MHz 以上 AMD K5 75 - 133 MHz IBM/Cyrix 6x86-PR166 (Rev 2.7 以降) Cyrix M II (PR166 以上) IDT WinChip 2 240MHz 以上 |
| CPU Clock | 75 〜 682 MHz |
| BUS Clock | 66 / 75 / 83 / 95 100 / 112 / 124 MHz |
| Chip Set | VIA VT82C598MVP VT82C586B |
| Momory | 168 Pin DIMM スロット×２ 72 Pin SIMM スロット×４ |
| Cache | 256 KB PBSRAM |
| Bus | AGP ×１本、ISA ×３本、PCI ×３本搭載 |
| Super I/O | COM1 , COM2 , LPT1 , FDD , Primary-IDE , Secondary-IDE PS/2 Mouse, USB1 , USB2 , IrDA |
| BIOS | Award BIOS |
 |
 |
 |
 |
 |
 |
 |

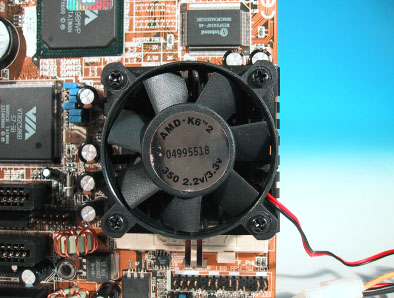

■コメント Ｓｏｃｋｅｔ−７全盛期のマザーボードの一つ、ＦＩＣ社製のＶＡ５０３＋で す。この製品は比較的広く販売されていたので、使用された方も多いのではと 思います。ボードの形状がＢａｂｙ−ＡＴからＡＴＸへ移行しはじめた時期の 製品で、ＡＴ電源とＡＴＸ電源の両方が使用できました。また、過去の資産を 有効活用する意味で、７２Ｐｉｎ ＳＩＭＭスロットも搭載されていました。 １６８Ｐｉｎ ＤＩＭＭと７２Ｐｉｎ ＳＩＭＭの両方が使用できたため、メ モリ制御回路が若干複雑であったため、メモリアクセススピードは速いとはい えませんでしたが、余った部品を使用することができ、これはこれで重宝した ものです。実際、筆者もこのマザーボードを遊び専用のセカンドマシンとして 使っていました。ＣＰＵにＫ６−２（３５０ＭＨｚ）を搭載し、ＯＳはＷｉｎ 系の他にＦｒｅｅＢＳＤ、Ｌｉｎｕｘ、Ｂｅ−ＯＳをインストールし、マルチ ブートで切り替えて使っていました。Ｕｎｉｘ系のＯＳであれば、６４ＭＢの メインメモリで十分実用になったものです。音源やＬＡＮ、ＶＧＡ等はオンボ ードで搭載されていませんでしたが、その他の一般的なＩ／Ｆは全て搭載され ており、安定して使いやすいマザーボードでした。
