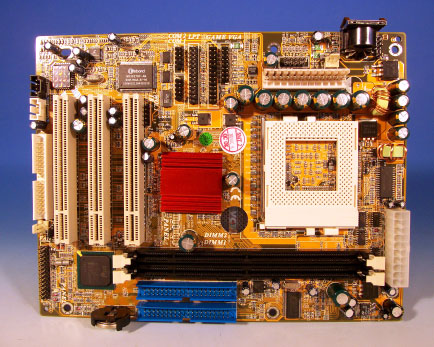

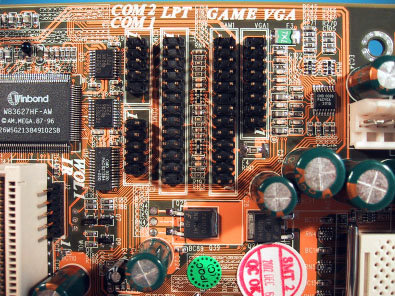

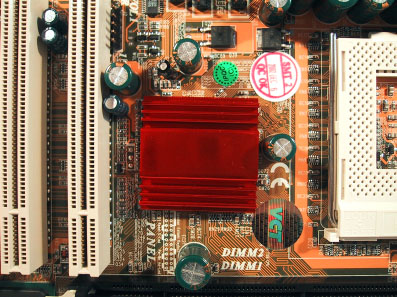

■台湾のマザーボードメーカー、ZIDA 社製 intel 82810E チップセット搭載 のAT フォームファクタマザーボード、TX810EU。2002年2月4日製造。 ■AT フォームファクタマザーボードでは、2002年8月現在最新の仕様。 CPU 設定は、フルジャンパレス設計で自動認識。 ■チップセットに intel 82810E を使用。Celeron FC-PGA2（Tualatin コア） に対応した非常に珍しいマザーボード。現行製品として Tualatin コアに対 応した AT マザーボードは、これ１種類のみ。 ■intel 82810E チップセットは、既に開発されていた 810 チップセットをベ ースにして、FSB が 133MHz の Pentium-III にも対応できるように改良し たバージョンである。FW82810E （Graphics and Memory Controller Hub : GMCH）チップにのみ、変更改良が加えられている。 ■オンボードでレガシー I/O ポートはもとより、Sound、GAME、USB、VGA ポ ートを搭載。音源やビデオ性能にこだわらなければ、CPU とメモリを実装す すだけで、即使用可能となる。 ■ビデオカードはオンボード以外に PCI スロットに装着したカードも使用可 能。この場合、BIOS でシステム起動時にどちらのビデオ機能を優先するか を選択する。マルチモニタ対応の OS であれば、拡張スロットとオンボード の両方のビデオ機能を使用して、マルチ画面構成を構築できる。 ■サウンド機能は BIOS で ON/OFF 設定が可能。オンボードの音源を使用した くない場合には、PCI スロットに装着した音源カードを使用することができ る。 ■IDE は Ultra DMA 33/66 に対応。FSB は 66/100/133 MHz に設定可能。 ■ボードのサイズは 220mm × 170mm のベビー AT フォームファクタ。 ■本マザーボードは impress の AKIBA PC Hotline! 2002年1月26日号にて紹 介されている。 「ATフォームファクタ初のTualatin対応マザーがTOMATOブランドから登場 」 http://www.watch.impress.co.jp/akiba/hotline/20020126/etc_tx810eu.html ■以下にボードのスペックを示す。

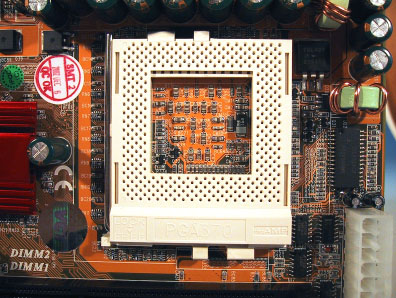

| CPU | Intel Celeron FC-PGA Intel Pentium III FC-PGA Intel Tualatin Core Celeron FC-PGA2 （Socket 370 搭載） |
| CPU Clock | 200 MHz - 2.4 GHz（Ratio：×3〜×16） |
| Chip Set | ・82810E（Graphics and Memory Controller Hub : GMCH） ・82801AA（FirmWare Hub） |
| Momory | 168 Pin DIMM スロット２個搭載 最高５１２ＭＢまで拡張可能 |
| Cache | Tualatin Core Celeron 使用時で 256KB をCPU 内部に搭載 |
| Bus | PCI バススロット３本搭載 |

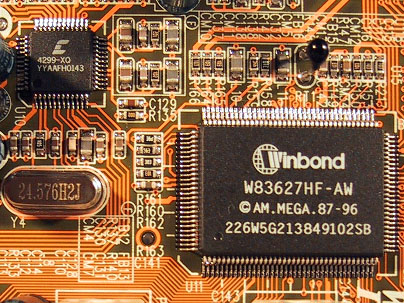

| Super I/O | COM1 , COM2 , LPT1 , FDD , Primary-IDE , Secondary-IDE PS/2 Mouse, USB1 , USB2 , IrDA , Sound（AC97） VGA（2D & 3D） |
| BIOS | Phoenix BIOS |
 |
 |
 |
 |
 |
 |
 |
 |

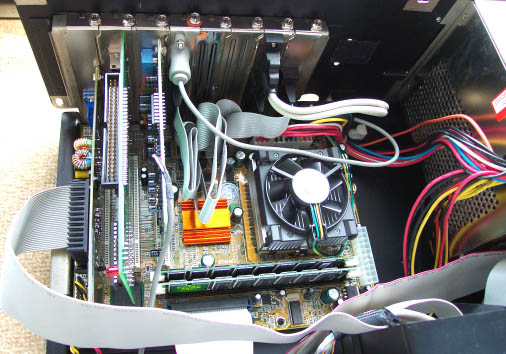

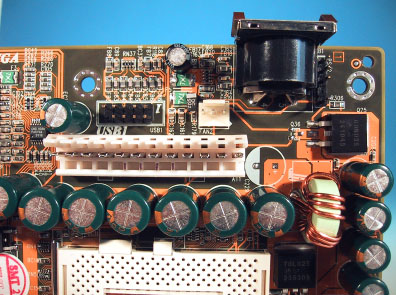

■コメント 筆者は未だに本家ＩＢＭ ＰＣ／ＡＴのオリジナルケースを使用しています。 その理由は、資源リサイクルの一環であることはもちろんですが、現代のパソ コンの原器となったＰＣ／ＡＴに敬意を表するためでもあります。ところが、 最近になりＡＴＸフォームファクタのマザーボードがほぼ１００％浸透するに 伴い、この歴史的なＰＣケースに搭載できるマザーボードが無くなってきまし た。そういった理由から、このケースにはもはや時代遅れとなったＳｏｃｋｅ ｔ７のＡＭＤ Ｋ６−２（５００ＭＨｚ）ＣＰＵを搭載したＡＳＵＳＴｅｋの Ｐ５Ａ−Ｂマザーボードを使用してきたのですが、このほどなんと！ベビーＡ ＴフォームファクタでＴｕａｌａｔｉｎコアのＣｅｌｅｒｏｎが使用できるマ ザーボードが発売となり、さっそく入れ替えることにしました。 ＺＩＤＡ社は台湾のマザーボードメーカーで、ＴＯＭＡＴＯブランドのボード をいくつか供給しているところです。ＡＳＵＳＴｅｋやＧＩＧＡＢｙｔｅと比 較すると知名度は今ひとつといったところですが、こういったニッチ商品を提 供してくれるので非常に助かります。ＴＸ８１０ＥＵマザーボードは、チップ セットにＩｎｔｅｌの８２８１０Ｅを搭載し、音源、ビデオ等もオンボードで 供給するオールインワンマザーボードです。チップセットの集積化に伴い、サ イズも極めてコンパクトに収まっています。筆者はこのマザーボードに、ＦＣ −ＰＧＡ２のＣｅｌｅｒｏｎ １．２ＧＨｚを搭載しました。 オンボードのビデオやサウンド機能は、所詮オンボードですので、それほど高 性能は望めません。このボードではこういったこだわりのあるユーザに対応す るために、オンボードビデオとサウンドを無くす機能をＢＩＯＳで提供してい ます。ビデオの場合、ＰＣＩスロットにビデオカードが搭載されているかを自 動認識します。システム立ち上げ時に、オンボードもしくは拡張スロットの、 どちらのビデオを優先するのかは、ＢＩＯＳレベルで設定できます。立ち上げ 時に拡張スロットのビデオを選択し、かつオンボードのビデオ機能も有効にし ておけば、ＷｉｎｄｏｗｓＸＰのようなマルチモニタ対応のＯＳでは、２台の ディスプレイを同時に使用することが可能となります。 写真で見るとＣｅｌｅｒｏｎ ＣＰＵの冷却ファンが非常に巨大に見えますが それほどこのマザーボードはコンパクトにまとまっています。バックアップ用 のリチウム電池を立てに実装するところなど、省スペースに貢献する工夫も見 られます。ただ一つの欠点としては、ＡＧＰスロットを搭載していないことが あげられます。従って、拡張スロットに搭載するビデオカードは、今となって は旧式となってしまったＰＣＩカードしか選択することができません。 筆者はＡＳＵＳＴｅｋのＰＣＩビデオカード、Ｖ７１００ Ｐｒｏを使用して います。このビデオカードはＰＣＩインターフェスながら、ＧｅＦｏｒｃｅ２ ＭＸを搭載しているので、そこそこのスピードを得ています。サウンドカード には、バルクのＶｉｂｒａ１２８（ＰＣＩ）を使用しています。 ＴＸ８１０シリーズには、廉価版のＴＸ８１０ＢＵというマザーボードも存在 します。こちらはＦＳＢが１００ＭＨｚまでとなっており、チップセットには Ｉｎｔｅｌの８２８１０が使用されています。また、温度測定機能とファンの 回転数モニタ機能がオプションになっている等の点が異なっています。
