ORCHID　Superboard 486VLB (1993)

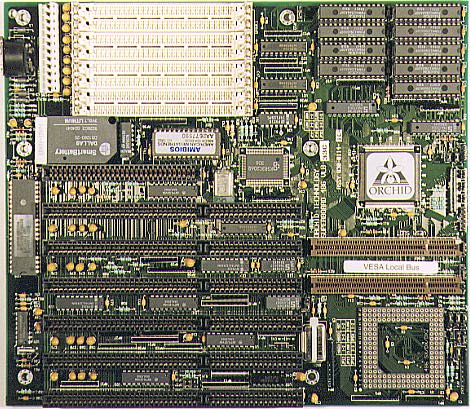

■Orchid Technology 社製 SUPERBOARD 486 VLB-33C。1993 年 8 週製造。 　
　横 250mm × 縦 220mm の 3/4 Baby-AT サイズ。VL バス搭載初期の製品。
■バススロットは全部で７本、XT バスは１本で、残り６本は AT バス。 　　
　AT バスのうち２本が VL バスの構成となっている。 　　　　　　　　　　
■チップセットは、208 Pin QFP と 100 Pin QFP の２個構成。100 Pin QFP　
　は、韓国三星電機製 KS83C206Q を使用。208 Pin QFP は、Orchid 社のシー
　ルが貼付されているため、型番は不明だが、おそらく UMC 社の製品と思わ
　れる。ボード右上に並んだ DIP パッケージは、２次キャッシュメモリ。 　
■８本搭載されている SIMM ソケットは 30 Pin 仕様となっており、CPU ソケ
　ットも ZIF ソケットでは無い。このあたりに時代を感じさせる。 　　　　
■Orchid 社製の VL バスマザーボードは、これよりも一回り大きい Baby-AT
　サイズのものもあったが、諸般の事情により、ほとんど流通しなかったとい
　う暗い過去がある。なお、流通しなかったこの幻のボードは、外観が非常に
　美しかったことを今でも覚えている。　　　　　　　　　　　　　　　　　
■以下にボードのスペックを示す。　　　　　　　　　　　　　　　　　　　

■208 Pin QFP チップセットと VL バススロットの拡大写真。　　　　　　　
■チップセット上に貼付された「ORCHID」のマークとロゴが誇らしげである。
　ノーブランドのマザーボードが多い中で、異彩を放っていたものだ。　　　
■チップセットは、２個構成であることと、ピン数、100 Pin QFP チップの型
　番から、UMC 社の製品と思われる。　　　　　　　　　　　　　　　　　　
■VL バス初期の製品だけに、ボード上には「VESA Local Bus」というシール
　が、わざわざ貼られているところが結構笑える。　　　　　　　　　　　　

■コメント　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
このボードは、商用出張でアメリカに行った友人に購入してきてもらったもの
です。確か西海岸の Fry's で、当時 2.8 万円程度で購入しました。マザーボ
ードといえばノーブランド製品が圧倒的に多かったのですが、このボードは、
当時ビデオカードメーカーとして有名であった ORCHID 社の製品というメジャ
ーなブランド名が入っており、魅力的でした。ちなみに、ORCHID とは「蘭」
を意味します。　　　　　　　　　　　　　　　　　　　　　　　　　　　　

ORCHID といえば、DOS/V 初期に傑作と言われたビデオカード Fahrenheit1280
を発売し、一世を風靡した会社です。この Fahrenheit1280 は、グラフィック
スアクセラレータに S3 社の 86C911 を使用していました。ところが、アクセ
ラレータチップ上に、このボードと同じ「ORCHID」のシールが貼付されていた
ため一体何の石を使っているのかと、話題になったものです。 ビデオカード
界では、それまでツェン・ラボ社の ET4000 がメジャーでしたが、Fahrenheit
1280 で S3 社のチップが採用されブレイクしたことにより、その後 S3 時代
が到来することになります。S3 社のグラフィックアクセラレータチップ名称
には、911、924、928 といったポルシェのスポーツカーの型番を模した命名が
なされていて、なかなか楽しめました。　　　　　　　　　　　　　　　　　

話しがそれましたが、Orchid 社では、今回掲載した 3/4 Baby-AT サイズのボ

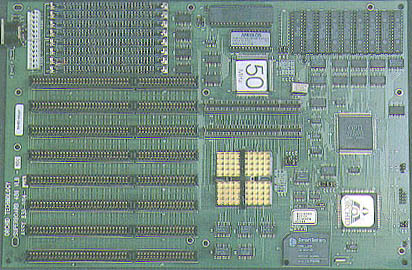

ードよりも一回り大きい Baby-AT サイズのボードもありました。以下に掲載
した画像が、その Baby-AT サイズのボードの写真です。ご覧の通り、非常に
美しいレイアウトで、筆者なぞは今見てもほれぼれしてしまいます。
