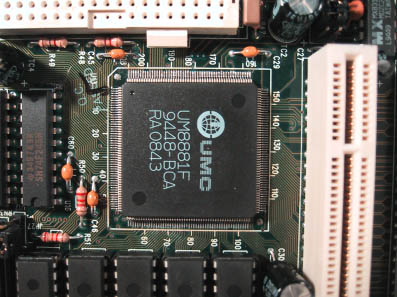

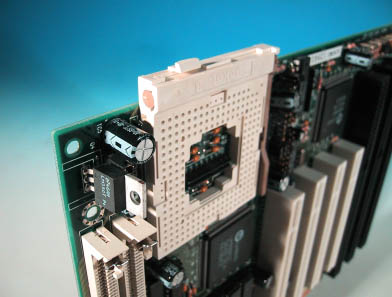

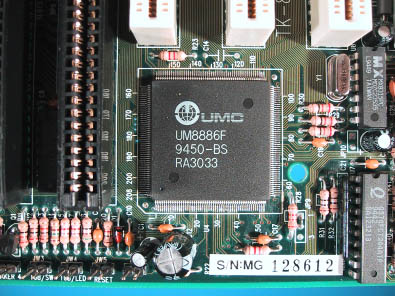

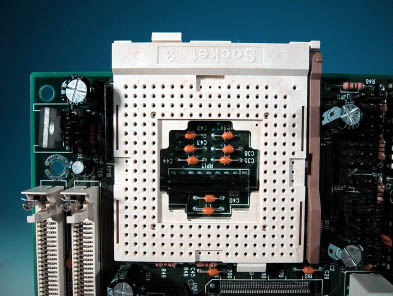

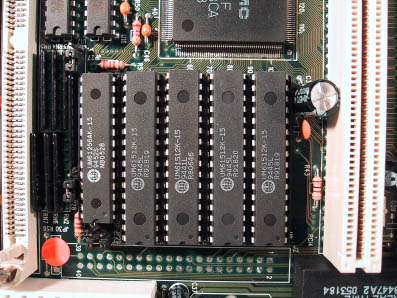

■ＭＧ Ｐｒｏｄｕｃｔ社発売の４８６マザーボード、ＭＧ−ＰＣＩ４８６。 ＰＣＩスロットを搭載したＳｏｃｋｅｔ３マザーボードで、当時としてはおそ らく最も小型サイズのものであった。１９９４年４９週の製造。このボードは １９９５年４月２９日に香港のＷＩＴＴＹコンピュータというショップで購入 した。購入価格は９００香港ドル。 ■ボードの大きさは今見ても画期的で、２２×１８ｃｍしかない。反面、レイア ウト的に若干無理があったようで、Ｓｏｃｋｅｔ３が一部ボードの外側にオー バーハングしているというとんでもない設計になっている。まさに、限界に挑 戦しましたと言わんばかりのマザーボード。 ■ＰＣＩスロットを４本、ＩＳＡスロットを３本搭載し、拡張性的には全く問題 無いレベルであった。チップセットは当時の４８６用としては有名であった、 ＵＭＣ社製のＵＭ８８８１、ＵＭ８８８６を使用。本ボードでは２次キャッシ ュメモリを２５６ＫＢ搭載しているが、５１２ＫＢまで搭載可能であった。 ■キーボードコントローラはチップセットに内蔵されている。そのため、ボード 上にはコントローラ用ＬＳＩを搭載するランドのみが残されている。また、お そらくはバックアップ用リチウム電池を搭載するためと思われるスペースも、 空き状態として確保されている。この大きさのマザーボードで、まだ未使用の スペースが存在するというのは、驚異的だ。 ■ボード上には「ＴＫ−８８８０Ｆ−４Ｎ−Ｄ０９Ａ」のシルク印刷がある。 ボードのシリアル番号は「ＭＧ１２８６１２」。初期バージョンらしく、裏側 に１箇所ジャンパ配線がある。 ■主な使用デバイスは下記の通り。 ・ＵＭ８８８１Ｆ：チップセット ・ＵＭ８８８６Ｆ：チップセット ・ＵＭ６１２５６ＡＫ−１５：ＴＡＧ−ＲＡＭ ・ＵＭ６１５１２Ｋ−１５：Ｌ２キャッシュメモリ（４個搭載） ・ＤＳ１２８８７：リアルタイムクロック＆ＣＭＯＳ−ＲＡＭ ・ＭＸ８３１５ＰＣ：クロックジェネレータ ■以下にボードのスペックを示す。
| CPU | intel/AMD P24T、486SX、486DX、486DX2、486DX4 Cyrix M6/M7 UMC Green CPU 486SX、486DX、486DX2 |
| CPU Clock | 25/33/40/50/66/80/100 MHz |
| 外部バスクロック | 20/25/33/40/50 MHz |
| Chip Set | UM8881F、UM8886F |
| Momory | 72 Pin SIMM スロット２基 （最大64MBまで搭載可能 |
| ２次Chche | 128K/256K/512K |
| Bus | ISA × ３本、PCI × ４本搭載 |

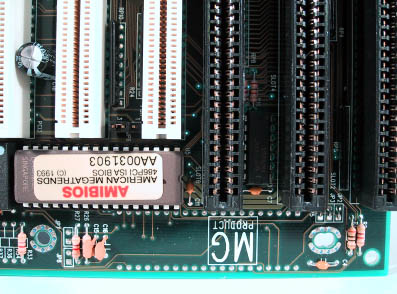

| BIOS | AMI BIOS |
 |
 |
 |
 |
 |
 |
■コメント 古くて珍しい４８６マザーボードです。ＭＧ Ｐｒｏｄｕｃｔ社という聞きな れないメーカーが、１９９４年に発売した超小型マザーボードです。このボー ドは、１９９５年に香港電脳街を訪れた際、ＷＩＴＴＹコンピュータというシ ョップで購入しました。このＷＩＴＴＹというショップは以前にも数回利用し たことがあるお店で、折りたたみ式のキーボード等、ちょっと変わった製品を 置いてあるところです。当時、このボードはできたてのホヤホヤで、展示品し かありませんでした。初期バージョンということで、ボードの裏側には一箇所 ジャンパー線が飛んでいます。 今となっては、この大きさのボードにＳｏｃｋｅｔ３７０を搭載し、１ＧＨｚ 超のＣｅｌｅｒｏｎを実装できる製品が沢山ありますが、当時としては画期的 な小ささでした。ここまで小さくできたのも、ＵＭＣ社製チップセットの高集 積度に寄ります。このボードが日本に輸入されたのかどうかは、定かではあり ません。しかし、Ｐｅｎｔｉｕｍ対応マザーボードが普及し始めた頃の、ある 面最も完成された４８６マザーボードと言うことができると思います。
