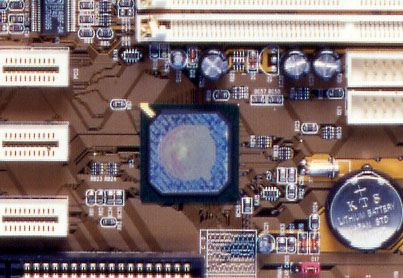

■台湾のマザーボードメーカー、ＰＣ ＣＨＩＰＳ社のＳｌｏｔ１マザーボー ド、Ｍ７１７。Ｓｌｏｔ−１マザーボードとしては珍しいベビーＡＴフォー ムファクタを採用しており、ボードで寸法は２２×２６ｃｍ。１９９８年 前半の製造。 ■チップセットにｉｎｔｅｌのｉ４４０ＥＸを搭載。２チップ構成で、チップ の型番は下記の通り。 ・ＦＷ８２４４３ＥＸ ・ＦＷ８２３７１ＥＢ ■ｉｎｔｅｌ Ｐｅｎｔｉｕｍ−ＩＩとＣｅｌｅｒｏｎ ＣＰＵに対応。 ＣＰＵクロック周波数はＰｅｎｔｉｕｍ−ＩＩが２３３〜３３３ＭＨｚ。 Ｃｅｌｅｒｏｎが２６６〜３００ＭＨｚとなっている。 ■ＩＳＡバスを２本、ＰＣＩバスを３本搭載。７２Ｐｉｎ ＳＩＭＭスロット を２本、１６８Ｐｉｎ ＤＩＭＭスロットを２本搭載しており、最大メモリ 搭載容量は２５６ＭＢとなっていた。 ■オンボードでグラフィック機能を搭載。グラフィックアクセラレータチップ として、ＳＩＳ社の６４ｂｉｔ ３Ｄ ＡＧＰチップ、ＳＩＳ６３２６を搭 載し、４ＭＢのフレームバッファもオンボードで提供していた。 ■サウンドチップは３Ｄ Ｓｏｕｎｄ ＰｒｏＰＣＩ版（ＨＴ１８６９Ｖ＋） を搭載しており、ＰＣ９８オーディオに準拠。ＨＲＴＦポジショナルオーデ ィオに対応していた。Ａｕｒｅａｌ ３Ｄによる３Ｄダイレクトサウンド機 能や、ＳＰＤＩＦインターフェースも装備していた。 ■オンボードＩ／Ｏは、ＩＤＥ２系統とＦＤＤ、シリアル×２、パラレル×１ の各レガシーポート。ＩＤＥはＵＤＭＡ／３３に対応。またＡＴＸフォーム カードを用いることにより、ＵＳＢとＰＳ２マウス及びＩｒＤＡインターフ ェスを利用できた。 ■ＢＩＯＳはＡＭＩＢＩＯＳを搭載。 ■以下にボードのスペックを示す。
| CPU | intel Pentium-II 233 〜 333MHz intel Celeron 266 〜 300 MHz |
| CPU Clock | 233 〜 333 MHz |
| Cache Memory | 256KB/512KB PBSRAM L2 Cache を SEC Cartridge に搭載 |
| Chip Set | ・intel i440EX Chip Set FW82443EX FW82371EB |
| Momory | 168 Pin DIMM スロット×２ 72 Pin SIMM スロット×２ 合計最高 ２５６ MB まで搭載可能 |
| Bus | PCI×３本、ISA×２本搭載 |
| On Board VGA | SIS6326 3D AGP Video Chip 搭載 |
| Super I/O | COM1、COM2、LPT1、FDD、Primary-IDE、Secondary-IDE 3D AGP VGA、3D Sound、PS/2、USB1、USB2、IrDA |
| BIOS | AMI BIOS |
 |
 |
 |
 |
 |
 |

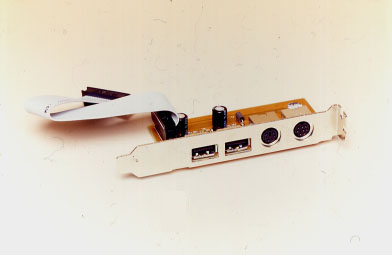

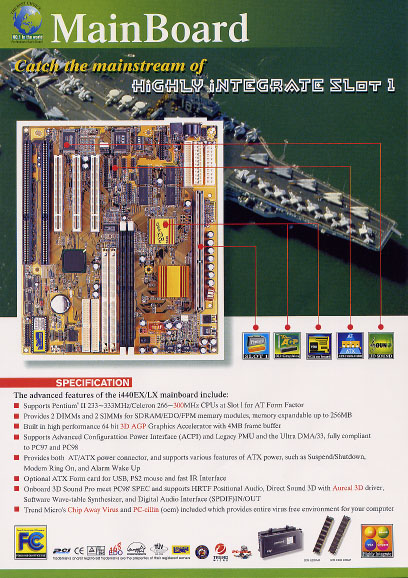

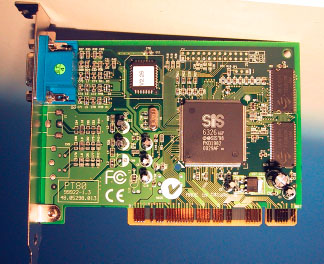

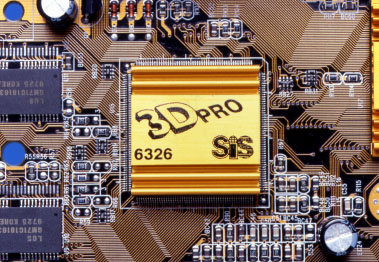

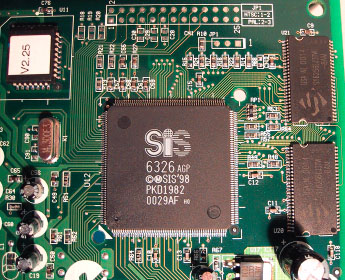

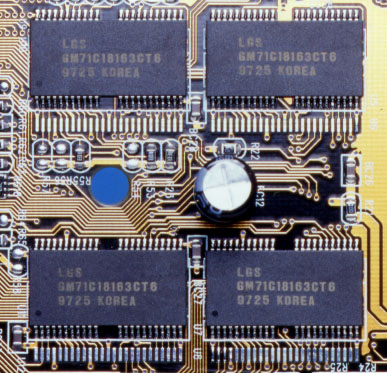

■コメント Ｓｌｏｔ−１マザーボードとしては珍しいＢａｂｙ−ＡＴフォームファクタ のマザーボード、Ｍ７１７です。１９９８年の製品ですが、規格の過渡期を象 徴する仕様となっています。Ｂａｂｙ−ＡＴフォームファクタを採用している ことの他にも、ＡＴ電源とＡＴＸ電源の両方が使用可能となっていたり、従来 広く用いられてきた７２ＰｉｎのＳＩＭＭも流用できるよう、スロットが２基 設けられています。ＵＳＢやＰＳ／２、ＩｒＤＡといったＡＴＸ仕様の機能に ついては、別売りオプションのＡＴＸフォームカードで提供していました。 カタログ上でも「Ｈｉｇｈｌｙ Ｉｎｔｅｇｒａｔｅ Ｓｌｏｔ−１」と記 載されている通り、ビデオとサウンドをオンボードで搭載した高機能マザーボ ードでした。 オンボード搭載されたＶＧＡは４ＭＢフレームバッファを専用に持つＳＩＳ 社の６３２６で、シェアードメモリを採用しない本格的なものでした。ビデオ チップであるＳＩＳ６３２６は、ＡＧＰ接続された３Ｄグラフィックアクセラ レータで、ビデオカードとして単品でもリリースされた有名な製品です。 下に掲載したビデオカードの写真２点は、ＡＯｐｅｎが発売していたＳＩＳ ６３２６チップを使用したビデオカード、ＰＴ８０です。６３２６はＡＧＰを 前提として作られたビデオチップですが、本ビデオカードはＰＣＩバスを搭載 しており、珍しいものです。このカードのＶＲＡＭ量も、Ｍ７１７と同様４Ｍ Ｂとなっています。
 |
 |
