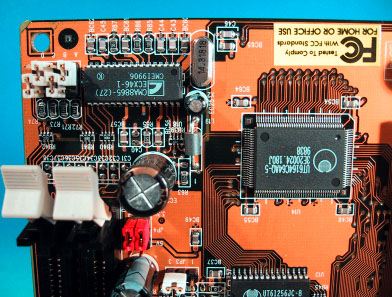

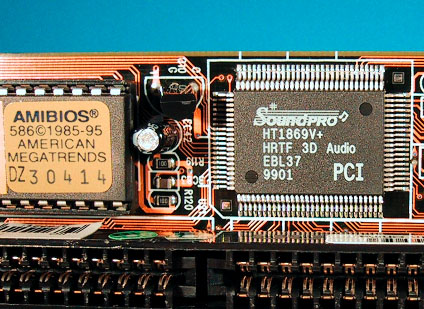

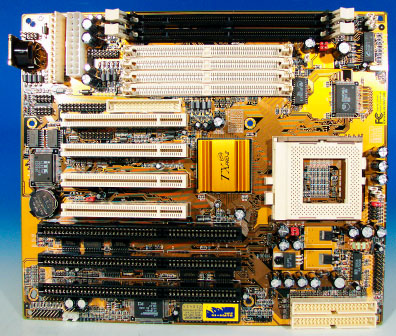

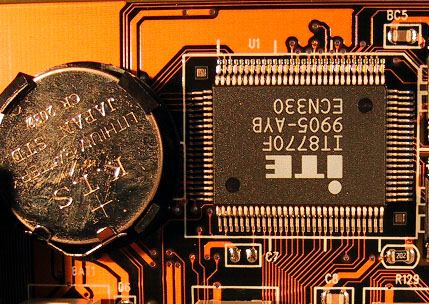

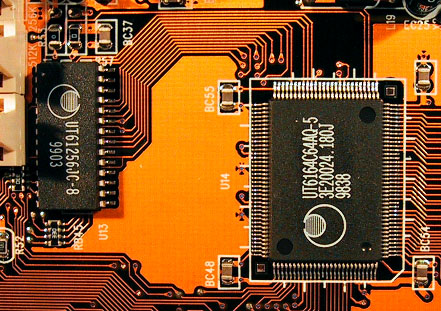

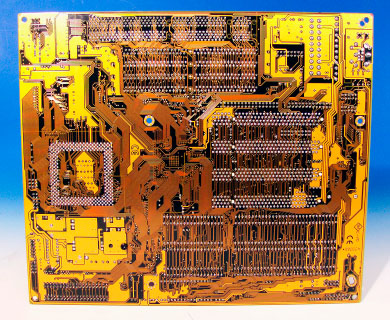

■台湾のマザーボードメーカー、ＰＣ ＣＨＩＰＳ社のＳｏｃｋｅｔ７マザー ボード、Ｍ５７１。ベビーＡＴサイズのボードで寸法は２６×２２ｃｍ。 １９９９年０２の製造。ボードのリビジョンはＶ７．０Ａ。 ■チップセットにＳＩＳ社製ＴＸ Ｐｒｏ−ＩＩを搭載。このチップセットは １チップ構成で、チップ内部に２Ｄグラフィックスアクセラレータを内蔵し ている。ＶＲＡＭは４ＭＢをメインメモリとシェアーして用いる、シェアー ドメモリ方法を採用。 ■Ｍ５７１は、そのコストパフォーマンスの高さから、同社のベアボーンキッ ト等に積極的に用いられた製品。Ｓｏｃｋｅｔ７のマザーボードとしては、 最も一般的に用いられたものの一つと言える。 ■ｉｎｔｅｌ Ｐｅｎｔｉｕｍの他に、Ｃｙｒｉｘ／ＩＢＭ、ＡＭＤ、ＩＤＴ の各ＣＰＵが使用できた。ＣＰＵクロックのサポート範囲は７５〜２６６ ＭＨｚ。外部バススピードは６６ＭＨｚ。 ■ＩＳＡバスを３本、ＰＣＩバスを４本搭載。７２Ｐｉｎ ＳＩＭＭスロット を４本、１６８Ｐｉｎ ＤＩＭＭスロットを２本搭載しており、最大メモリ 搭載容量は３８４ＭＢとなっていた。 ■オンボードで５１２ＫＢのレベル２ ＰＢＳＲＡＭキャッシュを搭載。 キャッシュメモリチップにはＵｔｒｏｎ社製のＵＴ６１６４Ｃ６４ＡＱ−６ （１９９８年３８週製造）を１個使用している。このチップはワンチップで ５１２ＫＢのキャッシュメモリを構成しており、同社マザーボードには良く 採用されている。 ■オンボードＩ／Ｏは、ＩＤＥ２系統とＦＤＤ、シリアル×２、パラレル×１ ＵＳＢ×２、ＰＳ／２、ＩｒＤＡ及びサウンド機能。Ｉ／Ｏ制御チップには ＩＴＥ社製ＩＴ８７７０Ｆ（１９９９年０５週製造）を搭載。ＵＳＢとＰＳ ／２、ＩｒＤＡ機能は、オプションのＡＴＸフォームカードを使用すること で提供可能となる。 ■サウンドチップは３Ｄ Ｓｏｕｎｄ ＰｒｏＰＣＩ版（ＨＴ１８６９Ｖ＋： １９９９年０１週製造）を搭載しており、ＰＣ９８オーディオに準拠。 ＳＰＤＩＦインターフェースを内蔵しており、ＨＲＴＦポジショナルオーデ ィオにも対応していた。 ■使用デバイスは下記の通り。 ・ＴＸ−ＰＲＯ−ＩＩ ：ＳＩＳ社製チップセット ・ＩＴ８７７０Ｆ ：ＩＴＥ社製Ｉ／Ｏコントローラチップ ・ＵＴ６１６４Ｃ６４ＡＱ：Ｕｔｒｏｎ社製５１２Ｋキャッシュメモリ ・ＵＴ６１２５６ＪＣ−８：Ｕｔｒｏｎ社製タグＲＡＭ ・ＨＴ１８６９Ｖ＋ ：３Ｄ Ｓｏｕｎｄ Ｐｒｏチップ ・ＣＭＡ８８６５ ：ＣＭＥ社製クロックジェネレータチップ ■ＢＩＯＳはＡＭＩＢＩＯＳを搭載。 ■以下にボードのスペックを示す。
| CPU | intel Pentium P54C/P55C(MMX)、AMD K5/K6 IDT C6、Cyrix/IBM 6x86(MX) |
| CPU Clock | 75 〜 266 MHz |
| BUS Clock | 66 MHz |
| Cache Memory | 512KB PBSRAM L2 Cache 搭載 Utron：UT6164C64AQ-6 使用 |
| Chip Set | ・SIS TX PRO-II Chip Set SIS 5598 Chip |
| Momory | 168 Pin DIMM スロット×２ 72 Pin SIMM スロット×４ 合計最高 384 MB まで搭載可能 |
| Bus | PCI×４本、ISA×３本搭載 |
| Video | チップセット内に 64 Bit 2D アクセラレータを内蔵 VRAM：4MB （シェアード・メモリ方式） |
| Sound | 3D Sound Pro チップをオンボードで搭載 PC98 準拠、HRTF、SPDIF 機能搭載 |
| Super I/O | COM1、COM2、LPT1、FDD、Primary-IDE、Secondary-IDE 3D Sound、PS/2、USB1、USB2、IrDA |
| BIOS | AMI BIOS |
 |
 |
 |
 |
 |
 |

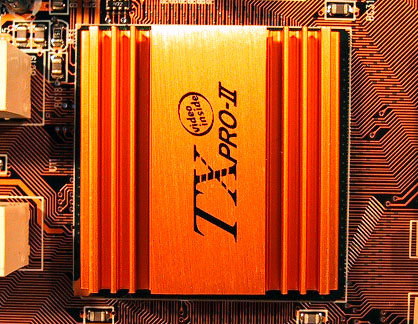

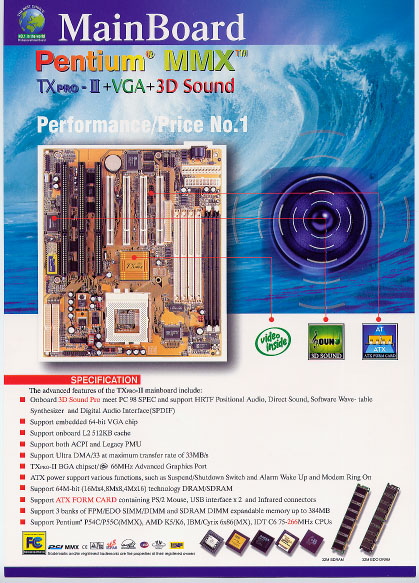

■コメント Ｍ５７１は、ワンチップ構成のチップセットを搭載し、ビデオとサウンド機 能をオンボードで提供した、ＰＣ ＣＨＩＰＳ社マザーボードの中でも、最も コストパフォーマンスに優れた製品でした。ＳＩＭＭもＤＩＭＭも使用でき、 ＡＴ電源もＡＴＸ電源も両方使え、ＩＳＡバスも３本搭載する等、過去の資産 も流用でき、ある面Ｂａｂｙ−ＡＴフォームファクタのＳｏｃｋｅｔ７マザー ボードの、最も完成された形ではないかと思います。カタログにも示された通 り、そのコストパフォーマンスは極めて高く、同社の初期のベアボーンキット にも搭載された製品でした。 チップセットとして搭載されているデバイスは、ＴＸ ＰＲＯ−ＩＩという 捺印が入っていますが、これはＳＩＳ社製の５５９８チップです。このチップ はグラフィックアクセラレータ機能を内蔵したＳｏｃｋｅｔ７用のチップセッ トで、１チップでチップセット機能を実現する極めて高い集積度を持った製品 でした。シェアードメモリ方式による２Ｄグラフィックスアクセラレータ機能 の他、ホスト−ＰＣＩブリッジ、ＰＣＩ−ＩＳＡブリッジ、ＰＣＩ−ＩＤＥ機 能、ＤＲＡＭコントローラ、ＵＳＢハブ、キーボードコントローラ、ＡＣＰＩ 機能等、従来ノース／サウスブリッジチップ２個で受け持っていた機能を全て ワンチップで処理しています。そのため、極めてコストパフォーマンスの良い ボードを構成することができました。 チップセットに内蔵されているＶＧＡ機能は、今のｉｎｔｅｌ８１０チップ に内蔵されているものと比較すると、性能的にかなり落ちますが、当時として はチップセットにビデオ機能が内蔵されること自体が画期的なことであり、ヒ ートシンク上には「ｖｉｄｅｏ ｉｎｓｉｄｅ」というシャレの効いた文字も 記載されています。 筆者もこのボードに２３３ＭＨｚのＣｙｒｉｘ ＣＰＵを搭載して、長い間 サブマシンとして使ってきました。通常のビジネス処理を行うには、全く問題 無い性能で重宝していました。ＰＣ ＣＨＩＰＳ社を代表するマザーボードの 一枚と言えるでしょう。
