PC CHIPS M558 (1997)

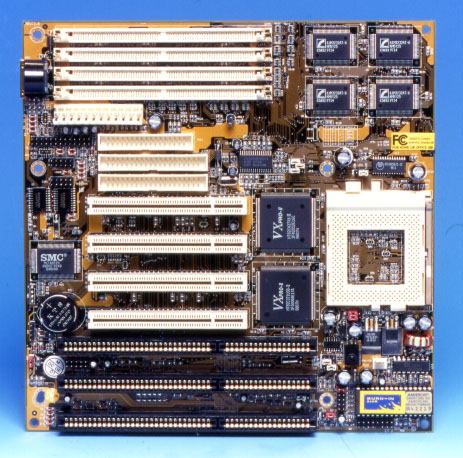

写真1:PC CHIPS M558 MB 表面


■台湾のマザーボードメーカー、PC CHIPS社のSocket7マザー
 ボード、M558。ベビーATサイズのボードで寸法は22×22cm。
 1997年後半の製造。M559からサウンド機能を削除した、同社の低価
 格マザーボードの代表作である。
■チップセットにVX Pro−IIを搭載。同チップはUtronというベ
 ンダーが供給したもので、2チップ構成。チップの型番は下記の通り。
 ・HT82C371USB−II(97年47週製造)
 ・HT82C437VX−II (97年48週製造)
■intel Pentiumの他に、Cyrix/IBM、AMD、IDT
 の各CPUが使用できた。CPUクロックのサポート範囲は75〜233
 MHz。外部バススピードは50/60/66/75MHz。
■CPUのコア電圧を2.5V〜3.5Vまで設定可能。
■ISAバスを3本、PCIバスを4本搭載。72Pin SIMMスロット
 を4本搭載。メモリの最大搭載容量は128MB。
■オンボードで256KB/512KBのレベル2PBSRAMキャッシュメ
 モリを搭載。
■オンボードI/OはIDE2系統とFDD、シリアル×2、パラレル×1を
 搭載。サウンド機能は内蔵していない。IDEはPIOモード0〜4に対応
 しており、最大16.67MB/Sの転送スピードを確保していた。認識可
 能なHDD容量は512MB〜8.4GBまで。
■BIOSはAMI BIOSを搭載。
■以下にボードのスペックを示す。
項 目
内 容
CPU
intel Pentium P54C/P55C(MMX)、AMD K5/K6
IDT C6、Cyrix/IBM 6x86/6x86L(M1)/6x86MX(M2)
CPU Clock 75 〜 233 MHz
BUS Clock 50/60/66/75 MHz
Cache Memory 256K/512KB PBSRAM L2 Cache 搭載
Chip Set
・Utron VX Pro-II Chipset
 HT82C371USB-II / HT82C437VX-II
Momory
72 Pin SIMM スロット×4
最高 128 MB まで搭載可能
Bus PCI×4本、ISA×3本搭載
Super I/O
COM1 , COM2 , LPT1 , FDD
Primary-IDE , Secondary-IDE
BIOS AMI BIOS

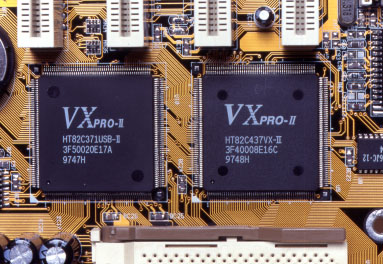

写真2:Utron VX Pro-II Chipset のアップ

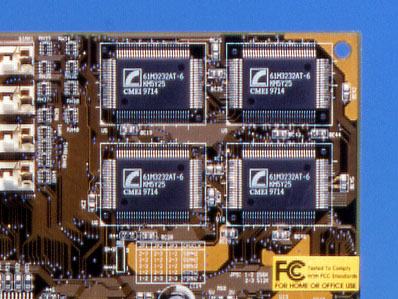

写真3:L2キャッシュチップ(61M3232AT-6)のアップ

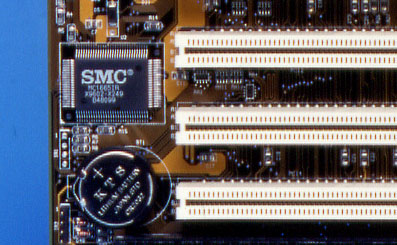

写真4:I/O制御チップ(MC16651A)のアップ

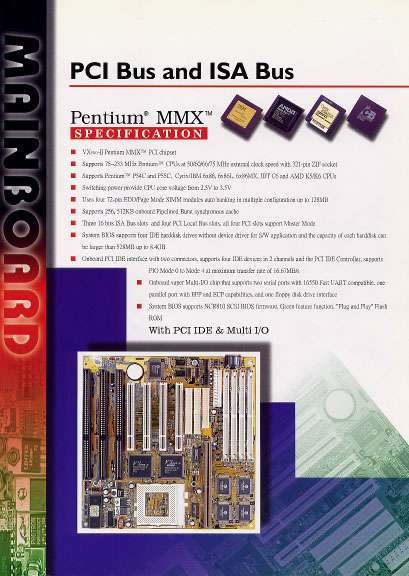

写真5:M558 マザーボードカタログ

■コメント
 M558はM559からサウンド機能を削除した廉価版マザーボードです。
このボードにはいくつかのバージョンが存在しました。本ページに掲載したカ
タログの写真では、L2キャッシュモジュール搭載用のスロットがありますが
写真1に示したボードにはありません。L2キャッシュは256k/512K
のいずれかが選べたようですが、写真1のボードでは256K固定のバージョ
ンとなっていたようです。廉価版のボードだけあり、できるだけコストダウン
を図った結果なのでしょう。この頃はまだキャッシュメモリの集積度が低かっ
たため、キャッシュメモリのチップを4個も使用しています。その後512K
のキャッシュメモリチップの搭載により、チップ数の削減が図られます。

 サウンド機能はオンボード搭載されていませんが、マルチI/O機能は内蔵
していました。I/O制御用チップには、SMC社製のMC16651が使用
されていました。M559では168PinのDIMMメモリも使用できるよ
うに設計されていましたが、M558では72PinのSIMMだけしか使え
ません。このあたりも、コストダウン優先の製品だったことが伺われます。
