IBM The PC (1981)

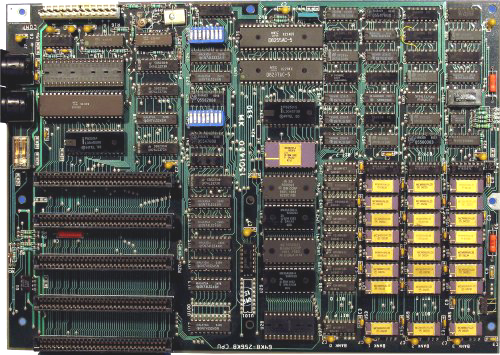

■ IBM が 1981 年に発売したパソコン、IBM Personal Computer "The PC" に
使用されていたマザーボード。　　　　　　　　　　　　　　　　　　　　　
■1982 年中頃の製造。横 305mm ｘ縦 216mm。　　　　　　　　　　　　　　
　秋葉原の有名なジャンクショップ「日米商事」で購入。完動品。　　　　　
■CPU は 8088（4.77MHz）。メモリはオンボードで 256KB 実装。 　　　　　
■５個ある 8 ビットの拡張バススロットの配置間隔は、後継機種である XT、
　AT のものとは異なる。 　　　　　　　　　　　　　　　　　　　　　　　
■以下に、IBM The PC のスペックを示す。 　　　　　　　　　　　　　　　
項　目
内　容
型 番 IBM 5150
発売年月日 1981 年 8 月 12 日
CPU intel i8088（4.77 MHz）
Memory 16ＫＢ 〜 256ＫＢ
FDD 5.25 インチ 160KB/320KB ドライブ
Video MDA（Monochrome Display Adapter）80 文字×25行表示

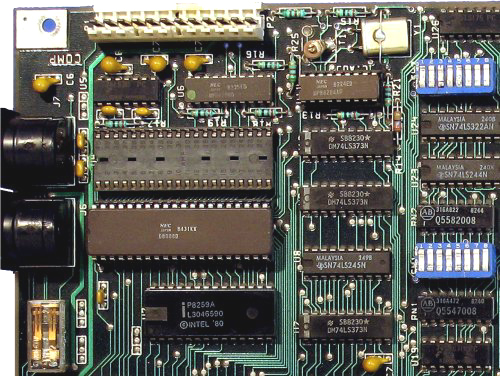

■マザーボード CPU 周辺部分の拡大写真。 　　　　　　　　　　　　　　　
■左端に２個配置されている黒のコネクタは、上がキーボード用で、下はカセ
　ットインターフェス。当時、FD などの外部記憶装置が高価であったため、
　データの保存には安価なカセットテープが用いられていた。　　　　　　　
■左上部の白いコネクタは、電源コネクタ。　　　　　　　　　　　　　　　
■8088 CPU の上に配置されている空きソケットは、数値演算プロセッサであ
　る 8087 を実装するためのもの。　　　　　　　　　　　　　　　　　　　
■２個の青い８連 DIP スイッチは、システムコンフィギュレーション用のも
　の。当時は、ブート時に BIOS 設定画面を呼び出す設定方法は採用していな
　かったため、システム構成の設定は２個の DIP スイッチで行った。 　　　
　下が SW1で上が SW2。以下に、DIP スイッチの割り付けを示す。　　　　　


＊ＤＩＰ−ＳＷ１の設定　　　　　　　　　　　　　　　　　　　　　　　　
Switch No. On/Off Function
1
Off
 常時ＯＦＦ
2
On
 数値演算プロセッサ無し
2
Off
 数値演算プロセッサ有り
3,4
 3 On , 4 On システムメモリ：１６ＫＢ
3,4
 3 Off, 4 On システムメモリ：３２ＫＢ
3,4
 3 On , 4 Off システムメモリ：４８ＫＢ
3,4
 3 Off, 4 Off システムメモリ：６４ＫＢ
5,6
 5 On , 6 On EGA/VGA ビデオアダプタを実装
5,6
 5 Off, 6 Off モノクロビデオアダプタを実装
5,6
 5 On , 6 Off 80x25 モードのＣＧＡビデオアダプタを実装
5,6
 5 Off, 6 On 40x25 モードのＣＧＡビデオアダプタを実装
7,8
 7 On , 8 On ＦＤドライブ１基搭載
7,8
 7 Off, 8 On ＦＤドライブ２基搭載
7,8
 7 Off, 8 On ＦＤドライブ３基搭載
7,8
 7 Off, 8 Off ＦＤドライブ４基搭載

＊ＤＩＰ−ＳＷ２の設定　　　　　　　　　　　　　　　　　　　　　　　　
Memory Size 　1　　　 2　　　 3　　　 4　　　 5　　
64K
 　On　　　On　　　On　　　On　　　On
96K
 　Off　　 On　　　On　　　On　　　On
128K
 　On 　　 Off　　 On　　　On　　　On
160K
 　Off　　 Off　　 On　　　On　　　On
192K
 　On 　　 On　　　Off　　 On　　　On
224K
 　Off　　 On　　　Off　　 On　　　On
256K
 　On 　　 Off　　 Off　　 On　　　On

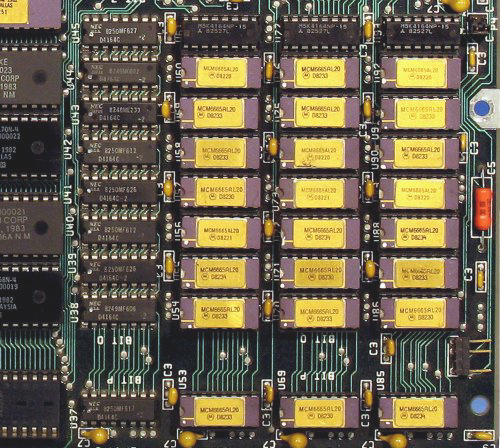

■オンボードメモリ拡大写真。　　　　　　　　　　　　　　　　　　　　　
■本ボードには、64K ビット DRAM が使用されている。　　　　　　　　　　
　使用デバイスは、三菱製 M5K4164NP-15 と、モトローラ製 MCM6665AL20 の
　２種類。モトローラのデバイスはセラミックパッケージを使用している。　

■コメント　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
このボードは、ある日秋葉原のジャンク屋をぷらぷら歩いていて発見したもの
です。ボードは静電気防止袋にも入れられず、店先の段ボール箱に無造作に突
っ込まれていました。でも丈夫なもので、全く問題無く動作しています。当時
は SIMM メモリなどは無かったので、メモリチップは全て DIP 構成、しかも
金色の蓋が付いているセラミックパッケージで、なかなか見ていてキレイです
ね。ASIC も普及していなかったので 汎用 TTL がずらりと並び、これを見て
いるとパソコンの構造が理解できてしまいます。基板のマウントホールの位置
は、この後に発売された PC/XT と同じですが、拡張スロットの間隔が通常の
PC/XT や PC/AT と異なっているため、ケースは The PC 専用のものが必要に
なります。現在の PC/AT 互換機には、マザーボード上にバッテリによってバ
ックアップされたメモリ（通称 CMOS）が搭載されており、このメモリにシス
テムの各種設定を記憶しておくような構成になっていますが、IBM The PC の
基板上には、電池によりバックアップされたメモリが無いため、システム設定
は全て基板上にある DIP スイッチで行なっています。 　　　　　　　　　　
