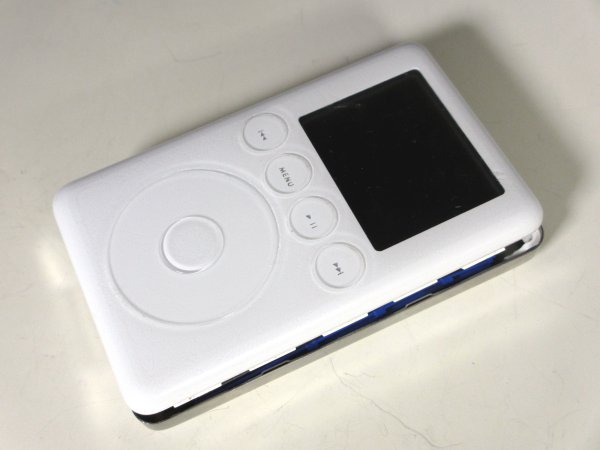

| 今回の分解ターゲットである第3世代iPod｡型番はA1040｡容量20GB｡すでに裏蓋を外した状態｡ |
|
■第3世代iPod 其の一【分解】 （2013/07/08） それでは､さっそく第3世代iPodを分解してみることにしよう！ ・・・って､また唐突に来たな｡ 説明しよう！ コレクション目的で購入しておいた第3世代iPod､型番A1040の調子が悪くなった｡暫く使っていなかったのが原因かもしれない｡液晶のエラー表示を見る限り､お約束のHDDの故障のようである｡よって､開腹手術を行い､HDDを交換することになった｡とはいっても､この機種に使用されている｢Apple｣ロゴ入りの1.8 インチ 5mm 厚のHDDは､入手が困難だ｡HDDの方は気長に探すとして､とりあえず中身がどうなっているのか､調べてみたというワケである｡ じゃあ､第2世代は調査しないのか？と問われれば､第2世代は外観からして第1世代とほとんど同じであり､またPCとの接続もIEEE1394(Fire Wire)のみと変わっていないので､せいぜい違いといえばHDDの容量程度であろうと推測したので､やらない｡やっても､あまり新しい発見は無さそうだもんね｡ iPodも第3世代になると､結構薄くて部品密度も上がっており､分解には苦労する｡裏蓋の開け方は､基本的に第1世代と同じであるが､嵌合部分がキツいため､より慎重な作業が必要となる｡裏蓋と本体の接合部に､精密ドライバーを挿入してこじ開けるのは､キズが付くのでお薦めできない｡ちょっと遠回りになるが､接合部に薄くて堅いカード､例えばテレカだとかその類いのものを押しこんで､内部のツメを地道に外すのが良い｡ 一番最初にカードを挿入する時は､なるべく薄いカードを選ぼう｡パウチしてある会員証なんかが良い｡それでも､結構キツく閉まっているため､なかなかはさめない｡そこは気長にやること｡クソ暑い日曜日の午後､見るに足るようなレンタルDVDも無く､ヒマでヒマでしょうがないような時に､修業の意味を込めて行うのが良い｡20分も悪戦苦闘していると､最初の一枚が挿入できるハズだ｡そうしたら､後はラクチン｡入れたカードに重ねるようにして､２枚､３枚と挿入し､隙間をひろげて行くのだ｡ある程度広がったら､カードをグイと差し込むと､内部のツメがハズれる｡これを根気良く繰り返して行けば良い｡ ツメが全部外れたら､蓋をガバっと開けたくなるところであるが､ちょっと待った！｡この世代は､裏蓋と本体との間が､フレキケーブルを介して嵌合コネクタにより接続されているのだ｡理由は､裏蓋側にイヤホン端子が付いているためだ｡よって､裏蓋を少し持ちあげて､嵌合コネクタをゆっくりと押しあげるようにして取り外しておく｡これでようやく､裏蓋を分離することが出来る｡ 内部構造は､第1世代と余り大きな変化は無い｡相変わらずHDD､基板のサンドイッチ構造であるが､バッテリーは基板の一部に移動し､第1世代のような3段重ねにはなっていない｡その分､本体が薄くなっているんだね｡一方､この世代からホイール部の操作がタッチ式になったため､専用の制御基板が追加されている｡ さすがに第3世代になったのであるから､メインプロセッサ(SOC)は変更されているだろうと予想していたのだが､案に反して初代と同じ PortalPlayer社製 PP5002が用いられていた｡但しチップのバージョンが｢B｣から｢D｣とアップし､製造年月も2001年34週から2004年16週になっていた｡ IEEE 1394 PHY and Link-Layer には､初代機と同様､TI社製 TSB43AA82が搭載されている｡また､この世代のiPodは､Fire Wire 接続に加え､USB 接続も可能になった｡ 内蔵メモリには､SAMSUNG社製K4S561633C-RL75 が用いられている｡これは16M×16bitのSDRAMだ｡このデバイスだけ､チップ表面がアルミホイルのように輝いている｡理由は不明｡放熱のためかな？ USBコントローラーチップには､CYPRESS社製 CY7C68013が使用されている｡製造は2004年21週｡操作部のホイールがタッチパネルになったことに伴い､タッチパッドコントローラとしてSynaptics社製 T1004Bが搭載されている｡この石は､PS/2およびRS-232C I/Fを介して､システムコントロール用のプロセッサと接続可能だ｡タッチパッドコントロール基板は､本体基板とは別に設けられており､バッテリーを持ちあげると見ることができる｡本体基板とタッチパッド制御基板とは､フレキケーブルで接続されている｡ 主だったチップの中で､一点不明な製品があった｡TI社製 43F4KCK CN211というものだ｡形状からして､バスドライバか何かだろうと思うのだが､調査しても不明である｡ 以上見てきたように､第3世代になっても､基本的な構成は初代と余り変わっていない｡HDDのような駆動部があるパーツを使用している限り､ある程度の故障率は致し方ない｡HDDをフラッシュに置き換えるメリットは､計り知れないものがある｡
|
 |

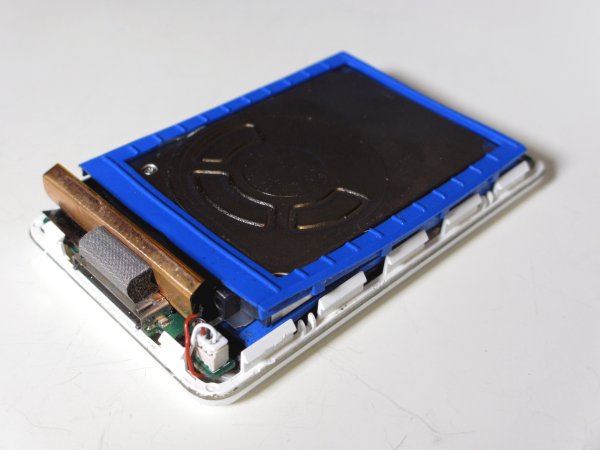

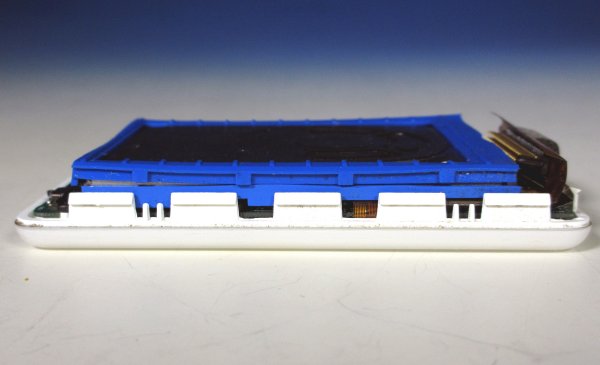

| アジの開き状態にした､第3世代iPod｡HDDを保護するゴムクッションの採用など､細かい所に改善が見られる｡一見バッテリーのように見える銀色の板は､単なるHDDの放熱板｡バッテリーは本体基板の一部を削って配置されている｡ |
 |
| 基本的な内部構造は初代と余り変わらない｡基板とHDDとが､相変わらずのサンドイッチ状態で格納されている｡上述した通り､バッテリーの格納位置が変わったくらいだ｡そのため､初代機と比較して薄く仕上がっている｡ |
 |

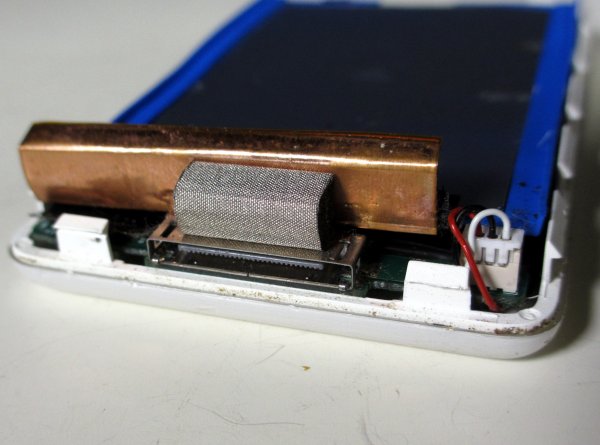

| PCとのI/Fコネクタ部分｡このモデルから､Fire Wire 6ピン・メスコネクタでは無く､普通の30ピン・ドック・コネクタが採用されている｡ |
 |
| そのドック・コネクタ部分のアップ｡右側にある白いコネクタは､バッテリとの接続用｡バッテリーは基板の下に格納されている｡ |
 |

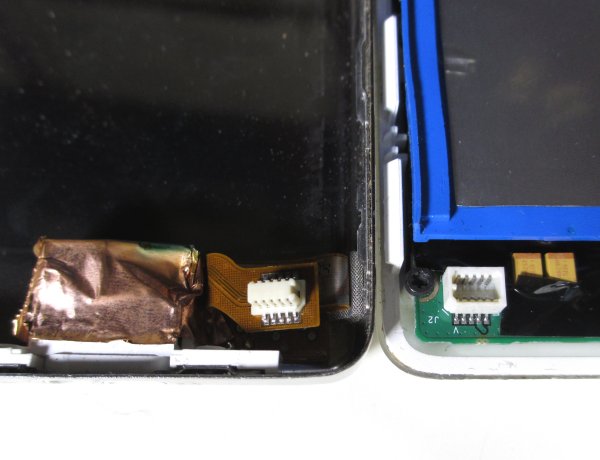

| 本体と裏蓋とを接続している嵌合コネクタ｡裏蓋側にイヤホンジャックが搭載されているため､本体と接続する必要があった｡分解する際には､裏蓋を開ける前に､このコネクタを外しておかないと､かなり不幸な結果になる｡ |
 |

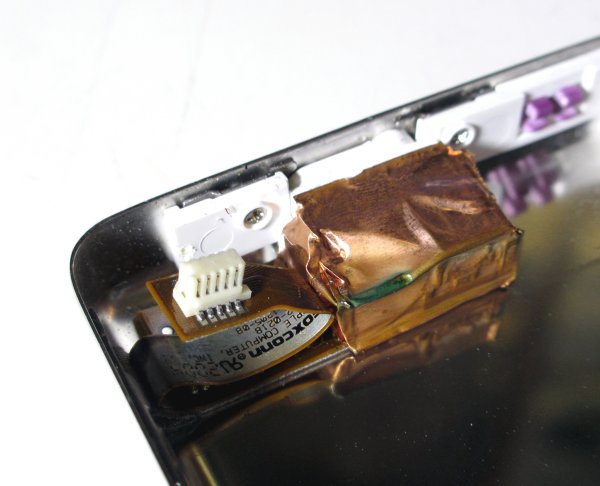

| 裏蓋側のコネクタ｡フレキケーブルには｢FOXCONN｣の文字が印刷されている｡2004年製造であることが判る｡ |
 |

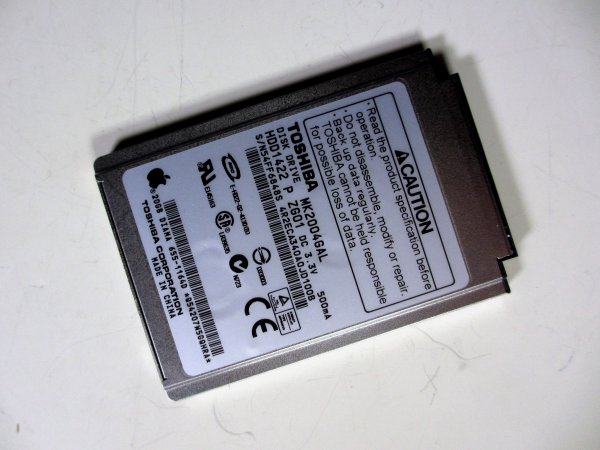

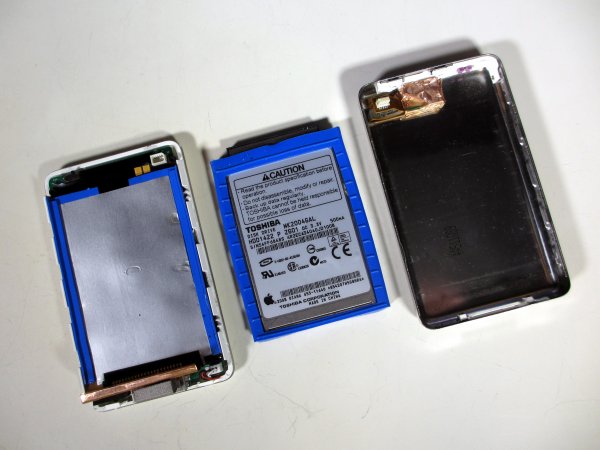

| 東芝製1.8インチ5mm厚のHDD､MK2004GAL｡モチロン､Appleロゴ入り｡コイツが壊れていた｡ストレージとしてHDDを使う限り､故障からは逃れられない｡ |
 |
|

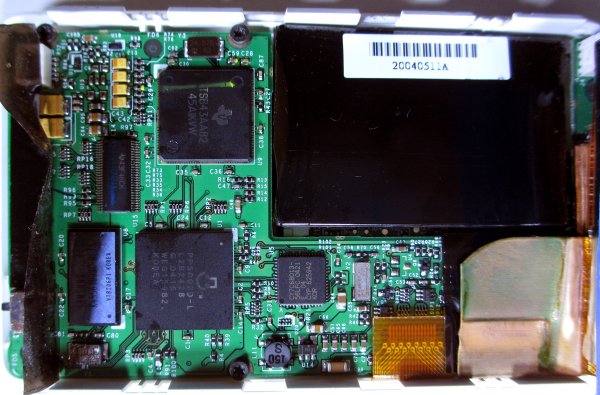

内部基板 #１｡バッテリーを搭載した状態｡ →拡大 |
 |
|

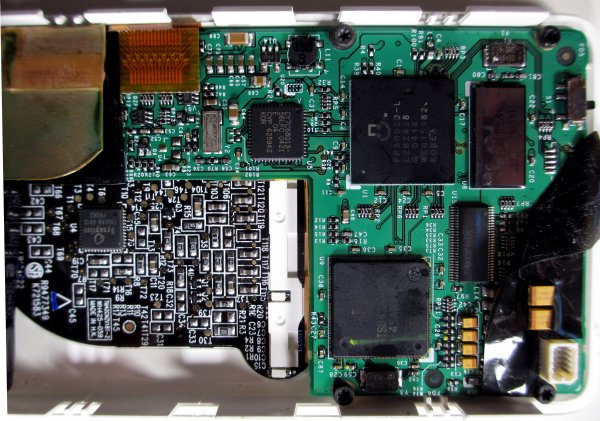

内部基板 #２｡バッテリーを持ちあげた状態｡バッテリーの下に配置されているホイール制御用基板が見える｡ →拡大 |
 |
|

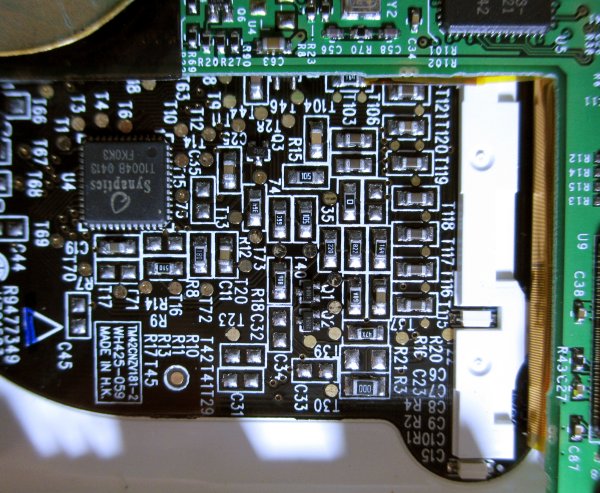

タッチパッドホイール制御用基板｡コントローラには､Synaptics社製 T1004Bが使用されている｡ →拡大 |
 |
|

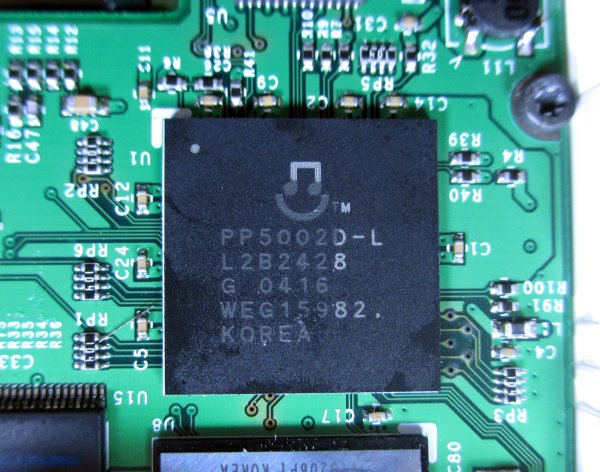

メインプロセッサ(SOC)のPortalPlayer社製 PP5002D-L｡第3世代になっても､メインプロセッサは変わっていなかった｡ →拡大 |
 |
|

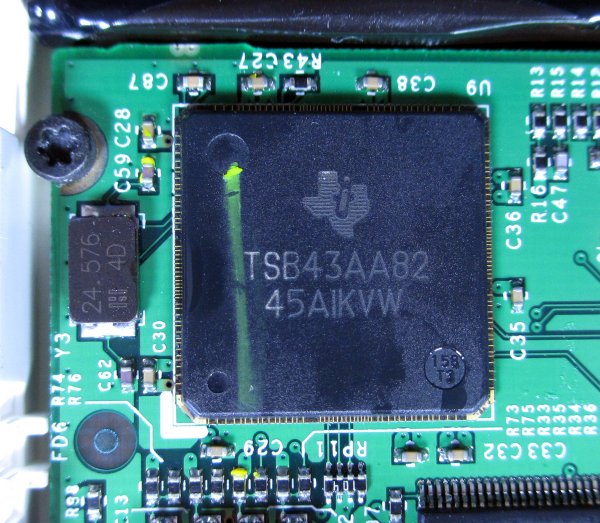

1394 PHY and Link-Layer コントローラチップとして搭載されている､TI社製TSB43AA82｡初代機と同じ石が載っている｡ →拡大 |
 |
|

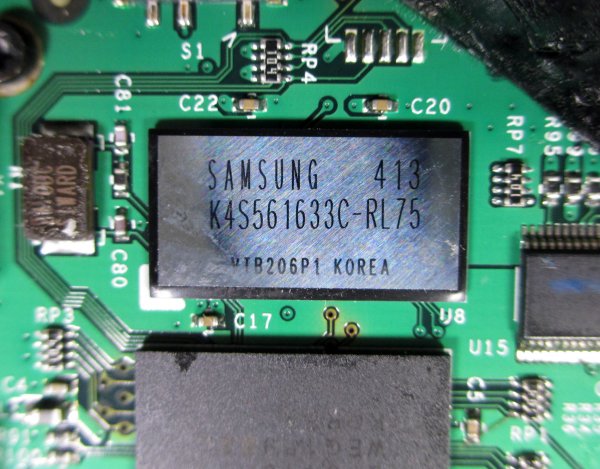

SDRAMとして搭載されている､SAMSUNG社製K4S561633C-RL75｡なぜかチップ表面が銀色に輝いている｡これも謎だ｡ →拡大 |
 |
|

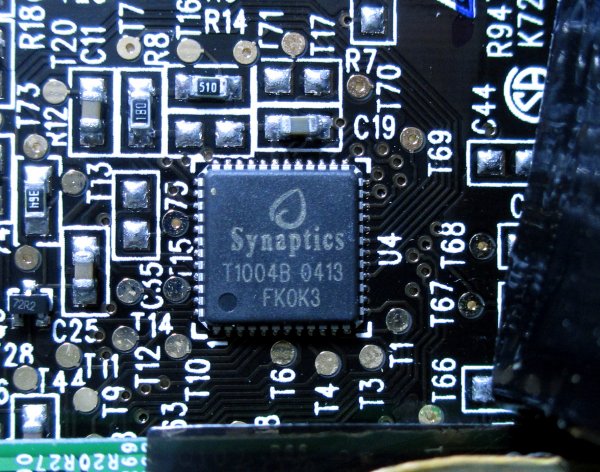

タッチパッドコントローラとして搭載されている､Synaptics社製T1004B｡タッチパッド制御基板は､本体基板とは別に用意されている｡2枚の基板は､フレキケーブルで接続される｡ →拡大 |
 |
|

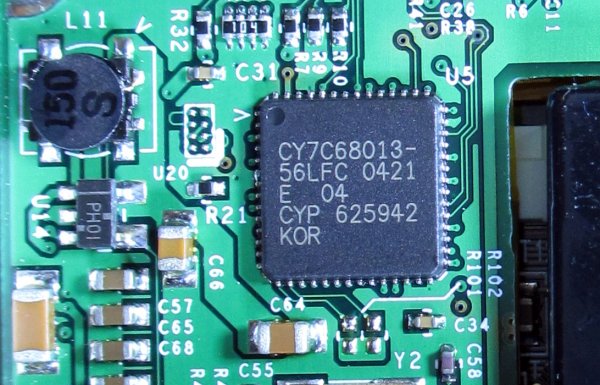

USBコントローラーチップとして使用されているCYPRESS社製 CY7C68013｡Fire Wire I/F に加え USB にも対応させるため､USB コントローラチップを追加している｡ →拡大 |
 |
|

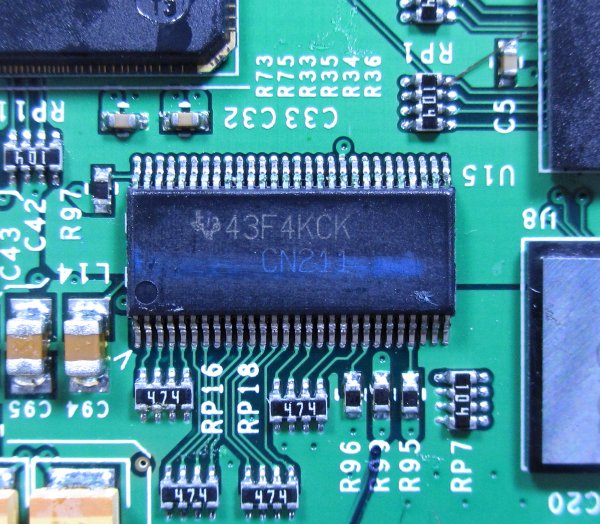

使用部品中､唯一素生が判らなかったもの｡TI社製 43F4KCK｡単なるバスドライバだとは思うんだけどね｡ →拡大 |
