■ 電子ブロック ■

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　電子ブロックと言えば、最近復刻版が発売されて話題になった商品である。　
ここに掲載したものは、筆者がその昔、１９７２年９月１８日に渋谷東急本店に
て、３，９８０円で購入したオリジナル原典版の電子ブロックである。　　　　

　電子ブロックは、その名も電子ブロック機器製造株式会社が作成した学習用の
キットである。製品はＳＴ（シリコントランジスタ）シリーズと呼ばれ、最も基
本的なセットは２５回路が構成可能なＳＴ−２５で、販売価格は２，９５０円で
あった。これに１，２００円の３石アンプ付きスピーカーユニットを加えたもの
がＳＴ−４５Ｂと呼ばれるセットである。これとは別に、最初からスピーカーユ
ニットを同梱したＳＴ−４５Ａと呼ばれるセットも存在し、こちらは若干割安と
なっており３，９５０円であった。さらに、オプションとしてＫパーツというも
のが　１，０００円で販売されており、これを加えることによって、総計１００
回路までの実験が可能となっていた。詳細な製品系列については、別途説明資料
を掲載したので、そちらを参考にしてほしい。　　　　　　　　　　　　　　　

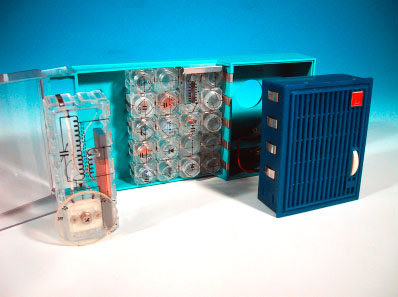

　ここに掲載したモデルは、ＳＴ−４５ＡとＫパーツを合わせたセットである。

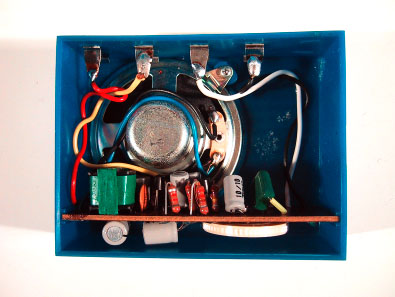

ＳＴ−４５Ａは最初からアンプ付きスピーカーユニットが搭載されていたが、ト
ランジスタ数は２石と１個少なくなっている。ＳＴ−２５にユニットを付加した
ものより、２００円安くなっているための影響であろう。しかし、これだけのこ
とで１石少なくするというのもセコい話ではある。まあ、当時はトランジスタが
非常に貴重であったため、致し方なかったものと思われる。　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

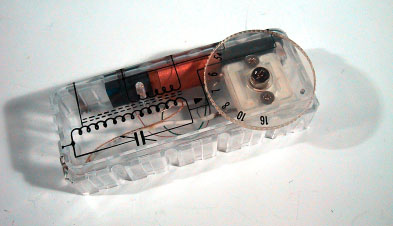

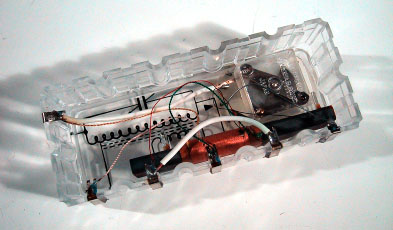

　セットには、電鍵やクリスタルイヤホン等が付属する。ラジオを構成した場合
のチューナー部分は、１個の巨大なブロックとなっており、取り扱いが容易に出
来ている。ＳＴ−４５とＫパーツを合わせると、全部で１００種類の回路が実験

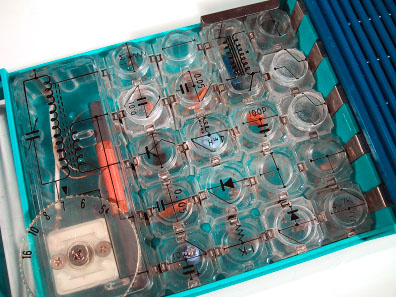

できるのだが、中には類似回路も多い。写真に掲載したものは、レフレックス３
石ラジオ（トランス負荷タイプ）が組まれたものである。簡単な実験回路である
が、非常に大きな音で鳴り、びっくりしたものだ。　　　　　　　　　　　　　

　このセットを購入した当時、鉱石ラジオと３球ラジオを半田ごてを使って組み
立てた経験を持つ筆者は、半田不要で即座に組み替えができるキットに夢中にな
ってしまった。当時電気回路の知識は子供だったため皆無であったが、適当に素
子を入れ替えて、色々な実験を楽しんでいたものだ。そんなこともあり、今でも
大変懐かしい我楽多である。　　　　　　　　　　　　　　　　　　　　　　　

　・ＳＴ各部の名称　　　　　　　　　　　　　　　　　　　　　　　　　　　
　・ＳＴシリーズの商品構成　　　　　　　　　　　　　　　　　　　　　　　
　・２石アンプ付きスピーカーユニット内の配線図　　　　　　　　　　　　　
　・回路Ｎｏ．３２：レフレックス３石ラジオ（トランス負荷）
