■ 無印並３球ラジオ ■

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　ここに掲載したラジオは、前出の浦沢商会製並三３球ラジオＲＫ−３型と同じ
構成のものだ。但し、浦沢商会のキットが１９７１年頃の製品だったのに対し、
ここに掲載したものは１９７４年頃のものであり、３年程度後に作られている。
このラジオは、筆者が中学生の時に、技術家庭の実習として制作したものだ。当
時、技術家庭のラジオ製作実習は、ちょうど真空管方式からトランジスタ方式へ
転換する時であり、他の学校では一部トランジスタを使用した実習を行っている
ところもあった。筆者が通っていた中学校では、従来通りの真空管式３球ラジオ
を製作していたのである。いかに１９７４年頃のこととはいえ、真空管式の部品
は手に入りにくくなってきていたのは事実であり、確か翌年の実習からはトラン
ジスタラジオになったような記憶がある。　　　　　　　　　　　　　　　　　

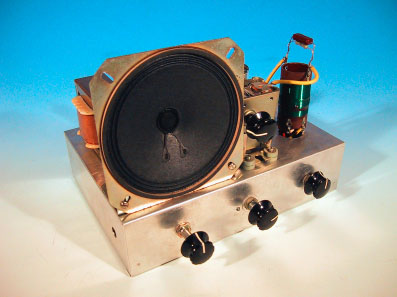

　基本構成はごくごく一般的な３球ラジオそのものであるが、浦沢商会のキット
と異なり、シャーシは自分で加工しなくてはならないし、前面化粧パネルも付い
ていない点が、いかにも実習教材らしい。　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　使用している部品であるが、前出の浦沢商会ＲＫ−３型と大きく異なっている

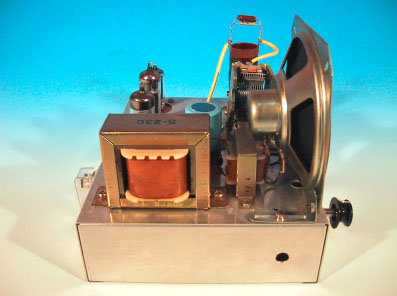

ところが電源トランスである。このラジオでは、縦型にマウントするタイプのも
のが使用されている。ＲＫ−３型に使用されていた古典的な形状の電源トランス
は、この頃既に入手しにくくなっていたものと思われる。　　　　　　　　　　

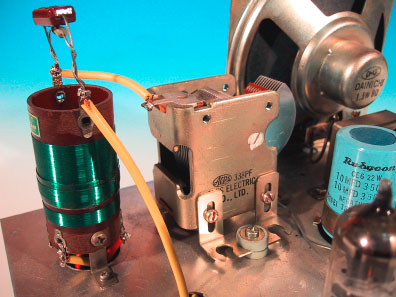

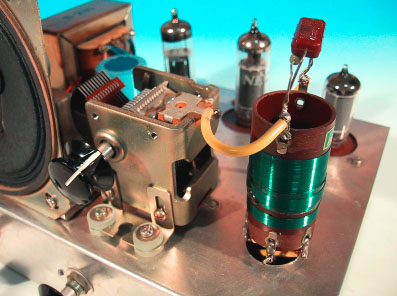

　バリコンは、今となっては非常に懐かしいアルプス電気製の３３８ＰＦ単連バ

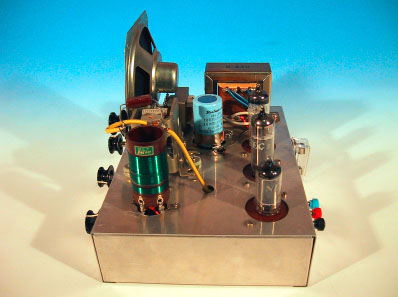

リコン。コイルは当時としては定番であったトリオの並四コイルが使用されてい

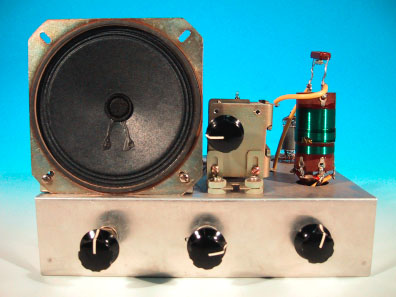

る。コストを優先し、電源スイッチにはボリウムと分離したタイプのものを採用
しているので、ＲＫ−３型に比べるとツマミの数が１つ多い。　　　　　　　　

　参考までに、トリオ並四コイルの取り扱い説明書を下記に掲載しておく。　　

　　・トリオ　並四コイル　取り扱い説明書
