■■■ UNITREX 1201M (1974年) ■■■

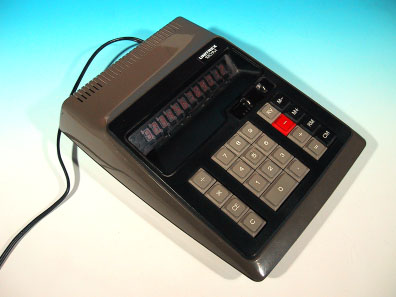

写真1:UNITREX 1201M 本体外観

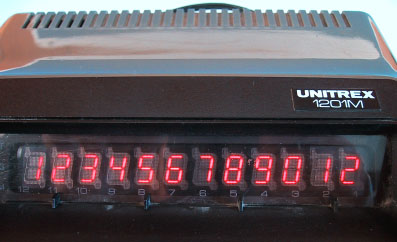

写真2:UNITREX 1201M FIPモジュール表示
■UNITREX 1201M

 UNITREXは、EIKO BUSINESS MACHINE社の電卓
ブランドである。製造はおそらく1973年、発売は1974年と思われる。
○○ビジネスマシンという名称が電卓メーカーに盛んに用いられたことは前に
も述べたが、この製品も栄光ビジネスマシン社が製造したものである。栄光ビ
ジネスマシン社は、日本事務機器年鑑1970年および1971年にも掲載さ
れているメーカーである。ユニトレックスブランドも、当時は結構有名なもの
だったようだ。

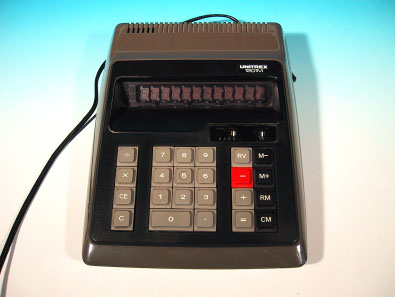

写真3:UNITREX 1201M 本体正面

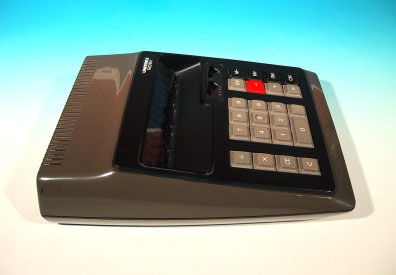

写真4:UNITREX 1201M 本体側面

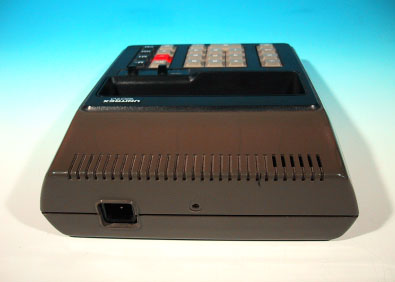

写真5:UNITREX 1201M 本体背面

 UNITREX 1201Mは、12桁のオレンジ発光FIPを表示デバイ
スに採用した製品で、四則演算にメモリ機能が付いている。小数点制御は0,
2,4,6に設定可能となっている。メモリ、マイナス、オーバーフローの表
示は、LEDで行うようになっている。外寸は24.5×19×5cm程度。
AC電源駆動で、電源コードは取り外し可能である。仕様的にも大きさ的にも
既出の東芝HOMELAND 1212Sとほぼ同程度と考えられる。本体銘
板によると、定格は6W、シリアル番号はD47F39810となっていた。

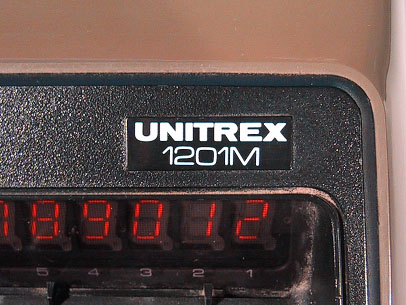

写真6:本体上面のロゴアップ


写真7:本体背面にある銘版のアップ

 内部構造はMOS−IC化により簡単である。この電卓も、プレシーザと同
様、モステック社製LSIを使用している。完全なワンチップ化とはなってお
らず、2個のLSIから構成されている。2個とも40Pinのセラミックパ
ッケージで、外見はあたかも8ビットマイコンのCPUのような感じである。
どちらもソケットに挿入されており、取り外し可能となっている。おそらく、
機能ごとにLSIを差し替えて商品化できるよう、配慮したためであろう。
SANWA PRECISA M−12も、このようにメインとなるLSIが
ソケットで実装されていた。本機のデバイスの型番は、下記の通り。

  MOSTEK MK5014P R1200−2 7335G
  MOSTEK MK5013P R1200−1 7349C

どちらの石も、韓国で製造されたものとなっている。ベークライトの基板上に
は、この他にトランジスタ2個、14PinのICが2個、FIPドライバが
2個(IC6259とIC5317)が搭載されている。

同じモステック社製LSIを採用したSANWA PRECISA M−12
は、MOSTEK MK6010を搭載しており、ワンチップ構成となってい
た。それに比較すると、UNITREX 1201Mは2チップ構成になって
おり、集積度は高くない。

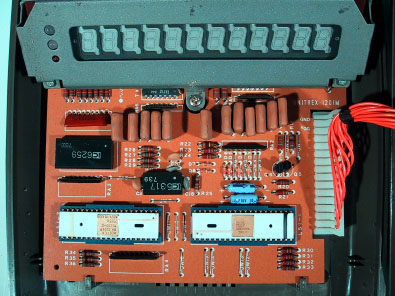

写真9:内部構造外観

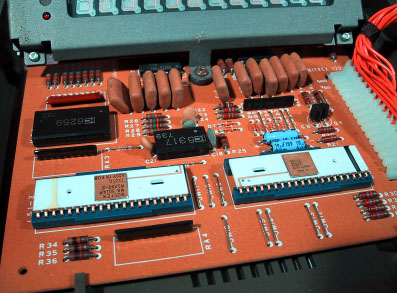

写真10:ロジック基板全景

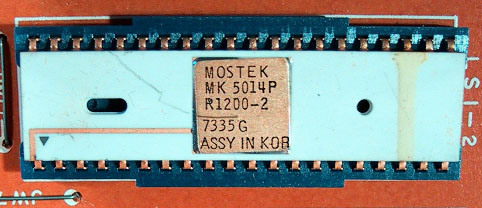

写真11:MOSTEK社製LSI #2 MK5014P

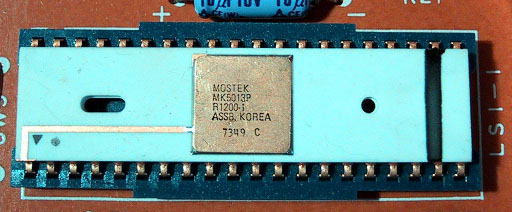

写真12:MOSTEK社製LSI #1 MK5013P

 FIP表示はオレンジ色で、視認性は良い。FIPドライバはIC6259
とIC5371の2個のモジュールで構成されている。その他に目に付く部品
は大型のコンデンサ程度で、回路構成は比較的すっきりとまとまっていると言
えよう。キーボードはゴム接点タイプのもので、若干カチャカチャした感じが
あるものの押しやすい。

 本製品もビジネス用途として販売されたため、質実剛健のデザインとなって
いる。しかし、いかにも70年代の製品らしく、本体側面の流れるようなライ
ンに、どことなくスペースエイジを感じさせるものがある。

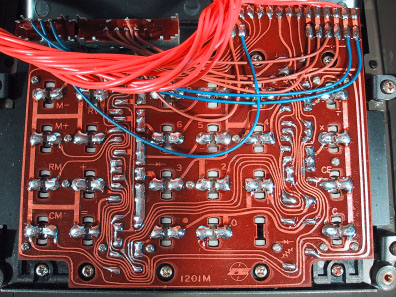

写真13:キーボード基板裏面

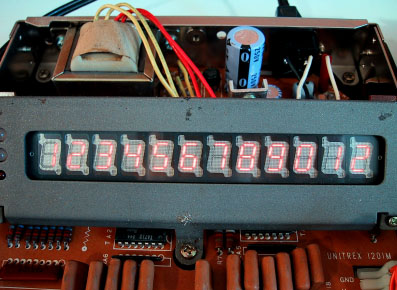

写真14:FIPモジュール表示部分
