■ＴＯＫＯ ＴＤ−８０２Ｄ ＴＯＫＯ ＴＤ−８０２Ｄ（ＭＩＮＩ−８）は、電卓組み立てキットとして 発売された製品で、１９７４年当時は結構有名であった。１９７０年代の中頃 ディジタル表示の時計キットや電卓キットが流行ったことがあった。時計専用 ＬＳＩや電卓専用ＬＳＩの出現により、それまで複雑で多数の部品を使用しな ければ実現できなかった製品が、非常に簡単に組み立てられるようになったた めである。この電卓キットでも、メインとなるＬＳＩは１個のみで、簡単な半 田付けだけで製品を組み立てることが可能だ。 発売元は東興化学工業株式会社というところ。社屋は東京都世田谷区尾山台 にあったようだ。ＴＤ−８０２Ｄは、完成品（￥８，９００）とキット（￥ ７，５００）の２種類が用意されていた。同社製品には、このＴＯＫＯ ＭＩ ＮＩ−８の他にも、ＴＤ８０１Ｋというデスクトップタイプの大型電卓キット （￥１６，０００円）や、ワイヤレスインターホンキット（￥８，０００）な ども発売していた。また１９７４年９月発売のトランジスタ技術の広告を見る と、ＥＥＣ（エレクトロニック・エンジニアリング株式会社）というところか らもＪ−８００Ｋという８桁薄型電卓キットが発売されている。
 |
 |
 |
 |
 |

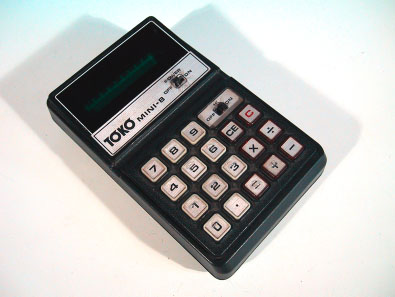

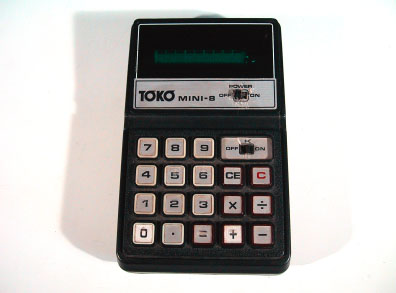

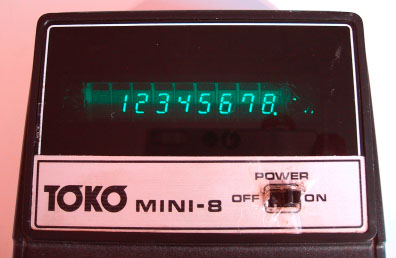

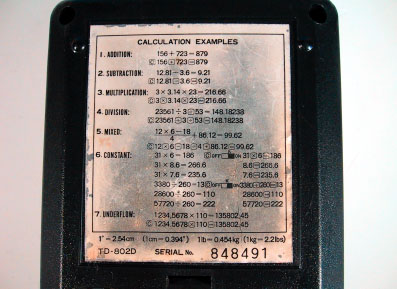

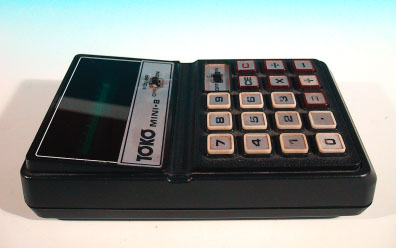

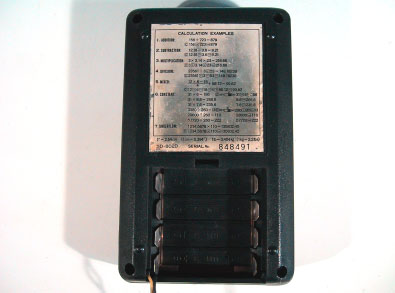

ＴＯＫＯ ＭＩＮＩ−８であるが、単三乾電池４本もしくはＡＣアダプタで 動作するポータブルタイプの電卓である。機能的には四則演算のみの基本的な もので、メモリも搭載されていない。外寸は１５×９×４ｃｍ。本体裏面には 単三乾電池４本を格納する電池室が設けられている。 キーボードはゴム感覚のグニャグニャしたもので、タッチは極めて悪い。 ＦＩＰは数字８桁＋エラー（Ｅ）１桁がモジュール化されているのもので、グ リーンに発光する。ＡＣアダプタは６Ｖ（外側＋極性）タイプのものを使用す る。シリアル番号は８４８４９１。本体裏面には、計算のしかたを示したパネ ルが貼付されている。 別売りのアクセサリーとしては、ＡＣアダプター、キャリングケースが２タ イプ（Ａ、Ｂ）、ＬＳＩソケット、ニッカド電池などがあったようだ。ＬＳＩ ソケットを搭載することにより、メインの演算チップをＴＩ社製の他の電卓用 ＬＳＩに差し替えることができ、仕様変更も楽しめたようである。
 |
 |
 |
 |

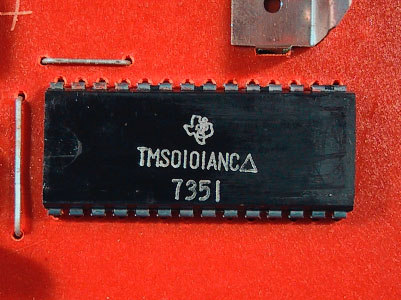

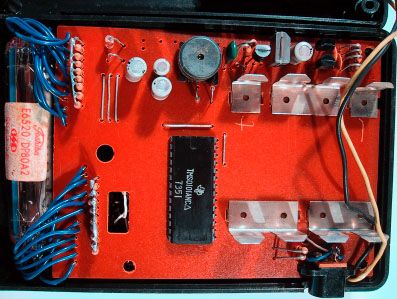

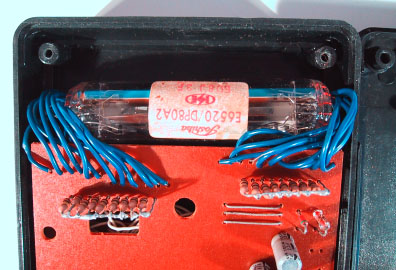

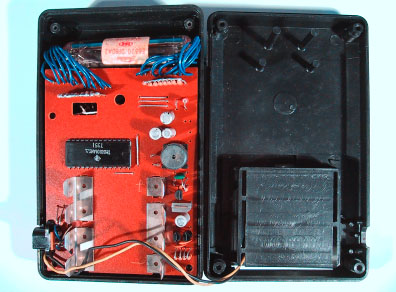

メインとなるＬＳＩはＴＩ社製電卓専用チップ、ＴＭＳ０１０１ＡＮＣ （７３年５１週製造）１個のみである。このＬＳＩは２８Ｐｉｎのプラスチッ クＤＩＰの石で、ＦＩＰモジュールのドライバ回路も内蔵しているので、他に 必要な部品は無い。ＦＩＰモジュールには東芝製Ｅ６５２０／ＤＰ８０Ａ２が 使用されている。ソーセージほどのガラス管に、８桁の７セグモジュールが格 納されており、外観はまるで真空管のようだ。 本体基板上には、プルアップ用の抵抗や、ＦＩＰモジュールに供給する電源 周りのＣＲ類が若干実装されている程度である。
 |
写真Ａ：当時の雑誌広告 （クリックで拡大表示） |
