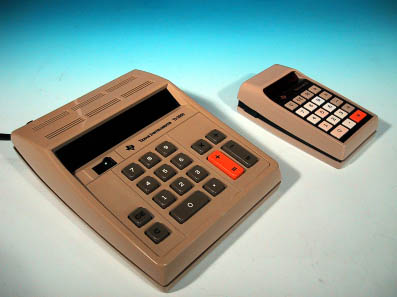

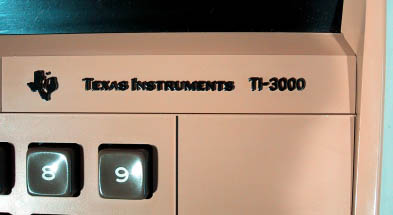

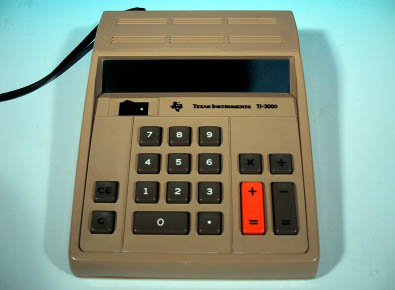

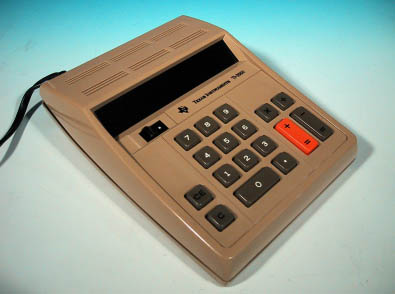

■Ｔｅｘａｓ Ｉｎｓｔｒｕｍｅｎｔｓ ＴＩ−３０００ ＴＩ−３０００は、ＴＩ社が１９７３年頃に発売したデスクトップタイプの ８桁電卓である。その外観は、ポータブルタイプのベストセラー電卓、ＴＩ− ２５００（ＤＡＴＡＭＡＴＨ）と酷似している。ＴＩ−２５００を拡大して、 横幅を広げたようなデザインなのだ。本体側面を囲んでいる黒い帯といい、デ ィスプレイ部分のせり上がりといい、兄弟といっても差し支え無いくらいに良 く似ている。
 |
 |

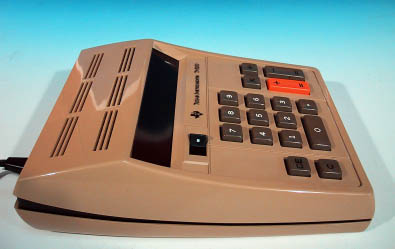

写真４：TI-3000 本体側面 |
 |

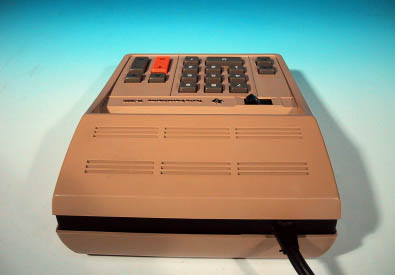

写真５：TI-3000 本体背面 |
 |

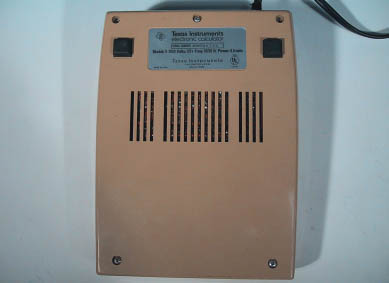

写真６：TI-3000 本体裏面 |

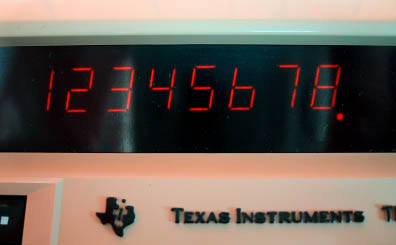

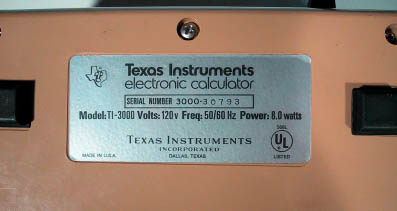

デスクトップタイプ初期の製品に属する本機は、四則演算以外の機能は持ち 合わせておらず、極めてシンプルな電卓である。本体の外寸は２１×１５．５ ×６ｃｍ。内部に電源トランスを格納しているため、持った感じはずっしりと 重い。本体裏側の銘版には、下記の表記がある。 ＳＥＲＩＡＬ ＮＵＭＢＥＲ ３０００−３０７９３ Ｍｏｄｅｌ：ＴＩ−３０００ Ｖｏｌｔｓ：１２０Ｖ Ｆｒｅｑ ：５０／６０Ｈｚ Ｐｏｗｅｒ：８．０Ｗａｔｔｓ 製造はアメリカ テキサス州ダラス。ＦＩＰ表示は８桁＋符号桁の構成で、 オレンジ色の７セグタイプ表示である。キーボードは極めてしっかりとできて おり、これだけの年月を経た後もチャタリングは皆無であった。
 |
 |

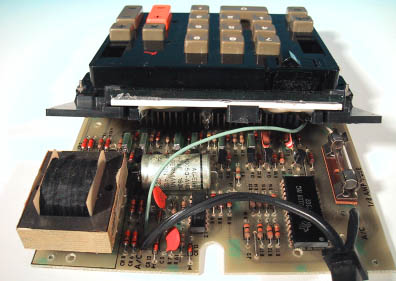

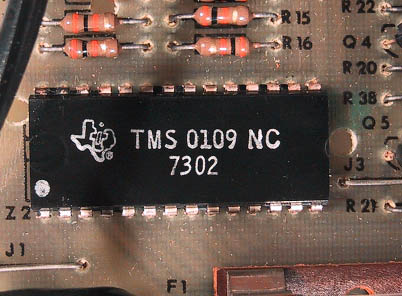

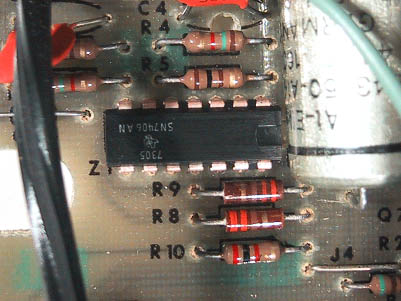

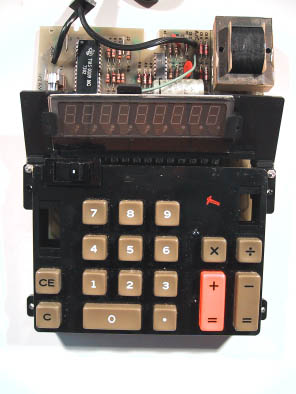

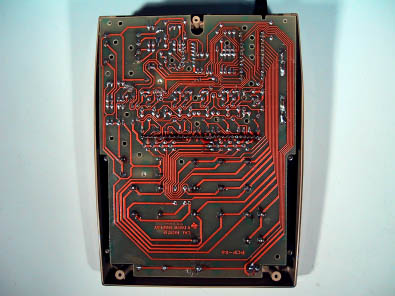

内部は、ＴＩ社製ワンチップ電卓専用ＬＳＩ、ＴＭＳ０１０９ＮＣ（２８ ＰｉｎプラスチックＤＩＰパッケージ）と、同じくＴＩ社製ＴＴＬ−ＩＣ、 ＳＮ７４０６の２チップ構成となっている。その他に、ＦＩＰドライバ用とし て２Ｎ５４００が１０個使用されている。中央の目立つ円筒形の部品は、４７ μＦの電解コンデンサ。このコンデンサは、Ａｌ−Ｅｌｋｏというドイツの会 社の製品であった。電卓専用チップは１９７３年０２週の製造。またＴＴＬ− ＩＣは１９７３年０５週の製造であった。したがって、この電卓も１９７３年 頃の製品と思われる。 ＦＩＰは９桁の７セグメント方式で、モジュール化されている。表面を覆う カバーは、透明なプラスチックでは無くガラスが用いられている。ＦＩＰモジ ュールのメーカー名は不明。 キーボード部分はメインのロジック基板に直接ハンダ付けされており、コネ クタ等は使用していない。基板裏面には、下記の表記がある。 ＰＣＰ−８６ ＣＡＬ １０２１２Ｄ ８ ＤＩＧＩＴ ＤＩＳＰＬＡＹ
 |
 |
 |
 |
 |
 |
