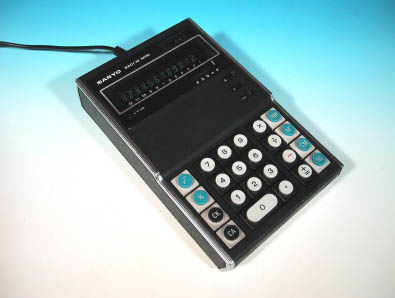

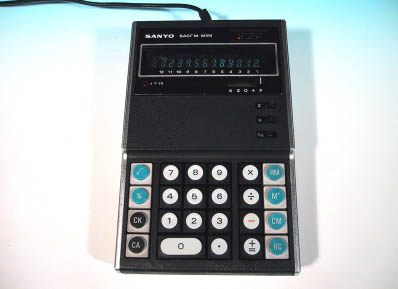

■ＳＡＮＹＯ ＳＡＣＯＭ ＭＩＮＩ ＣＸ−２１０７Ｃ 三洋電機株式会社製造の１２桁可搬型電卓、ＣＸ−２１０７Ｃ。内部にニッ ケルカドニウム充電池を搭載し、ＡＣアダプタと内蔵電池の２電源で使用でき た。１２桁＋記号１桁の表示は、緑色のＦＩＰを採用している。消費電力は １．５Ｗ。ＡＣアダプタはＤＣ４．５Ｖ（３５０ｍＡ）、ＤＣ４．８Ｖ （１００ｍＡ）出力のＣＵ−１３を使用する。 本体のシリアル番号は４７０１８６１。本体上部が黒で下部が白のツートン カラーでサイドにシルバーのラインが入るデザインは、どことなくＣａｓｉｏ の電卓をイメージさせる。キーは丸型でクリック感は無く、若干カチャカチャ とした軽いタッチのもの。四則演算に加え、％、√、メモリ機能を搭載してい る。
 |
 |

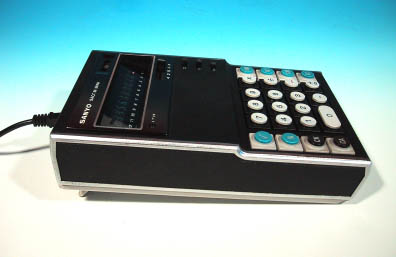

写真４：SANYO SACOM CX-2107C 本体側面 |
 |

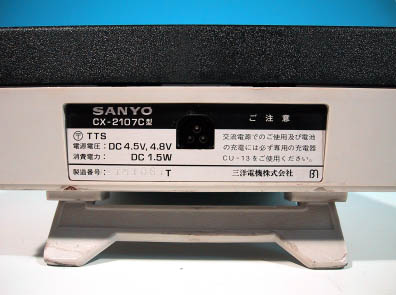

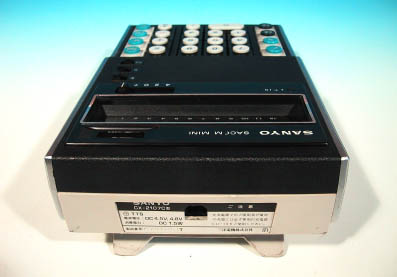

写真５：SANYO SACOM CX-2107C 本体背面 |
 |

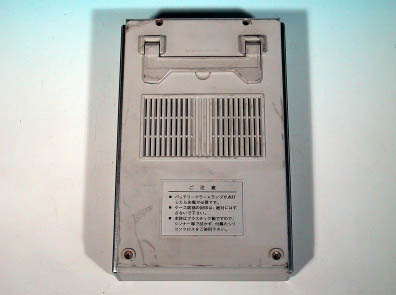

写真６：SANYO SACOM CX-2107C 本体裏面 |

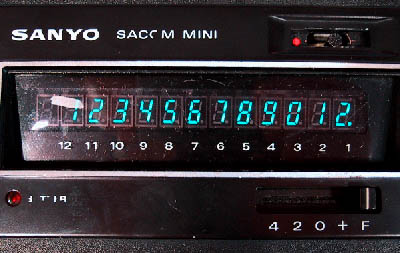

小数点制御はレバー式で、０，２，４、Ｆが設定可能。ＦＩＰ表示の左側に は、バッテリーの充電状態をモニタする赤いＬＥＤが設けられており、充電が 必要となった際には、このランプが点灯する。本体右上にある電源スイッチは 故意かどうかはわからないが非常に操作しにくい。おそらくスイッチ上部に付 いていたレバーが紛失してしまったためと思われる。ケース下部には折りたた み式の足が付いており、電卓本体に傾斜を持たせるようにできている。 電源コネクタはＧＮＤを含む専用タイプのもの。本体外寸は、２１× １３．５×５ｃｍとなっている。残念ながら本体内外に製造年月を示す表示が 無いため、いつの製品であるのかは不明。しかし、ロジック部分が完全にワン チップ化されていること、ＦＩＰ表示管を採用していること、また全体的なデ ザインの雰囲気から、７０年代後半であるものと思われる。部品数が少ないた めか、持った感じは予想以上に軽い。
 |

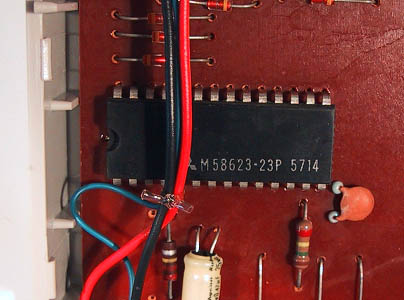

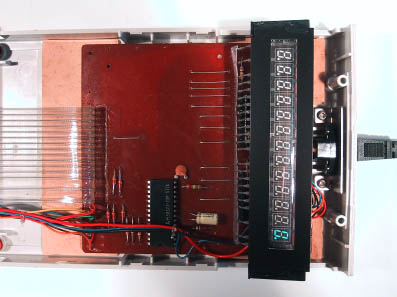

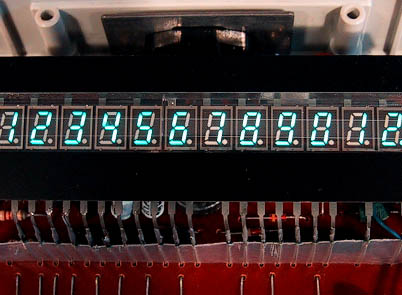

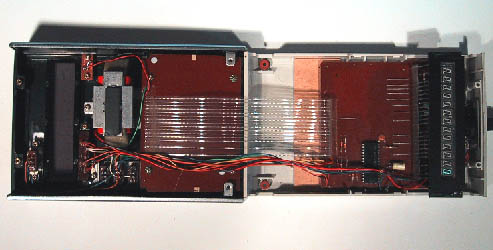

内部は非常にすきりとしており、キーボード基板とロジック＆ＦＩＰ表示基 板の２枚から構成となっている。既出のＳＡＣＯＭ ＩＣＣ１２１１と比較す ると、デバイスの集積度の向上はすさまじいものがある。メインとなる電卓チ ップは三菱製Ｍ５８６２３−２３Ｐ ５７１４ が１個使用されているのみ。 ２８ＰｉｎのプラスチックＤＩＰパッケージのＬＳＩで、ＦＩＰ表示制御も含 め完全にワンチップ化されている。そのほかにダイオードが８本、トランジス タが４個、抵抗とコンデンサが少々といったところ。トランジスタは２ＳＣ９ ４５が使用されている。ＦＩＰはＦＵＴＡＢＡ製の１３−ＢＴ−０２Ａという 製品が搭載される。ロジック＆表示基板はワンチップ化が進んでいるためスカ スカの状態である。ＦＩＰは記号桁も含め全１３桁構成。全ての桁が１つのバ ルブ内に封入されているタイプである。
 |
 |
 |
 |
 |

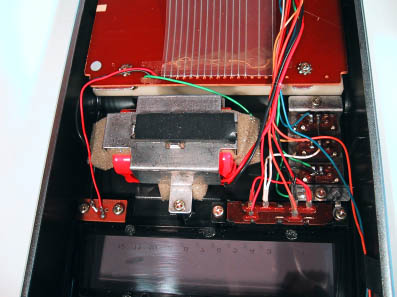

ロジック＆表示基板とキーボード基板とは、フラットケーブルで接続されて いる。キーボード基板の上には内蔵のニッケルカドニウムバッテリが４本パッ クとなって搭載されている。基板はいずれもベークライト製。アセンブリもデ バイスも、コスト最優先の構成となっている。
