■■■ RICOH RICOMAC 1216 (1973年) ■■■

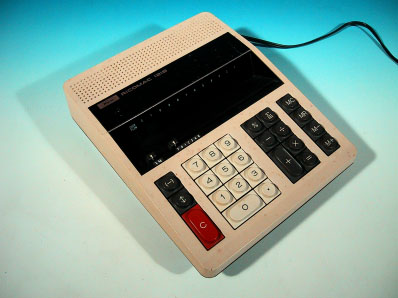

写真1:RICOH RICOMAC 1216 本体外観

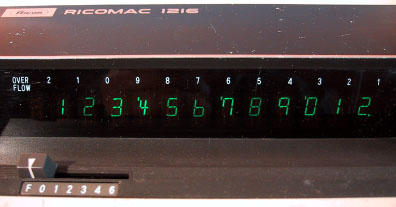

写真2:RICOH RICOMAC 1216 蛍光表示管表示
■RICOH RICOMAC 1216

 株式会社リコーが発売した電卓「RICOMAC 1216」である。本体
裏面にある銘版にはRICOMAC 1216の記載は無く、機種番号として
7550−00とだけ記されている。製造機番は48643。定格は3Wとな
っている。

 本体内部キーボード基板の捺印を見ると、昭和48年(1973年)4月
18日製造となっている。本体の大きさは24×20×6.5cmと、比較的

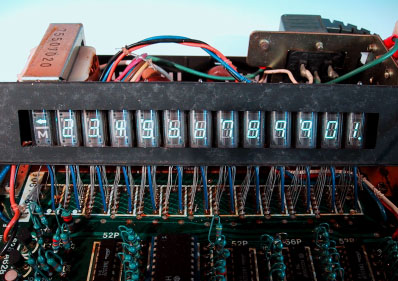

大型の電卓だ。電源はACのみで、ケーブルは取り外し可能タイプ。電源コネ
クタはアース付きの一般的な形状のものを使用している。

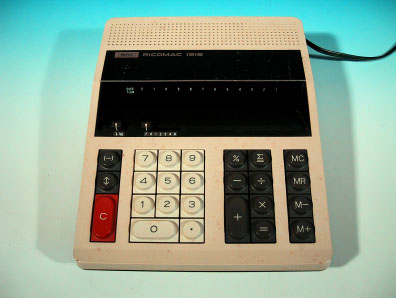

写真3:RICOH RICOMAC 1216 本体正面

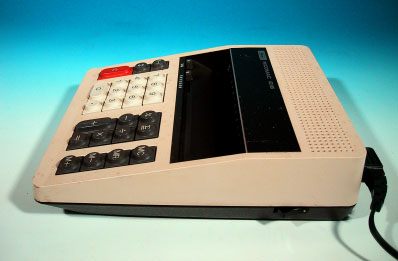

写真4:RICOH RICOMAC 1216 本体側面

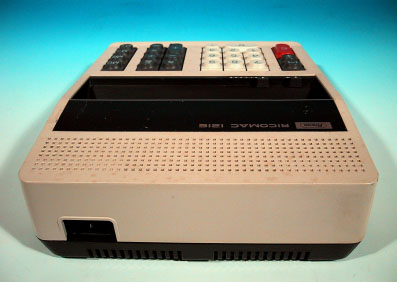

写真5:RICOH RICOMAC 1216 本体背面

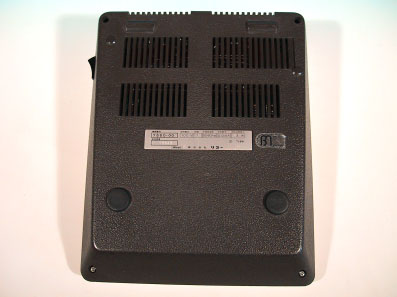

写真6:RICOH RICOMAC 1216 本体裏面

 表示は7セグタイプの蛍光表示管を使用した12桁構成で、数字表示用に
12本、記号表示用に1本の、計13本の蛍光表示管を用いている。記号表示
管は、オーバーフロー、メモリ、マイナス符号を表示する。機能としては、四
則演算の他にメモリー機能とΣ演算機能を内蔵している。キーボードはクリッ
ク感が無いタイプで、ストロークが長くコクコクとして押しやすい。ただし、
経年劣化によるチャタリングが見受けられる。構造的には、それほど堅牢では
無いようだ。

 この電卓がリコー設計のものなのか、それともOEM供給されたものなのか
は不明であるが、本体底面の銘版には「THRK」という表示が見られた。

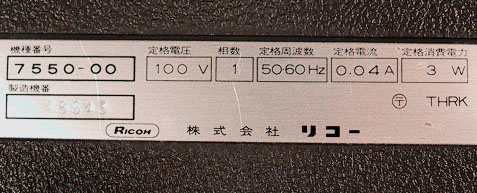

写真7:本体背面にある銘版のアップ

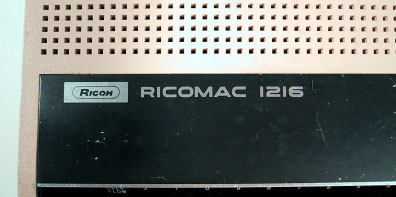

写真8:本体上面にある製品ロゴ2種



 本体内部を見ると、ほぼワンチップ化された構成になっている。メインとな
るICは日立製HD3574で、42PinのプラスチックDIPパッケージ
品。ICソケットに挿入されているので、取替えが可能となっている。この
ICの周囲には、8個の16Pin DIP ICが並んでいる。使用されて
いるデバイスは、下記の通り。

  日立 HD3574  ×1個
  東芝 TM4352P ×4個
  日立 HD3256P ×1個
  日立 HD3233P ×3個
  ローム PC2419 ×1個

 この他に、2SC945、2SA628、2SA495、2SC372とい
ったトランジスタも搭載されていた。東芝製の4個のICは、おそらくニキシ
ー管のドライバICと思われる。

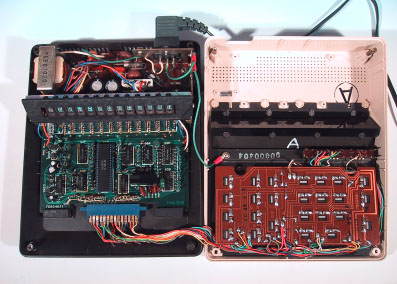

写真9:内部構造外観

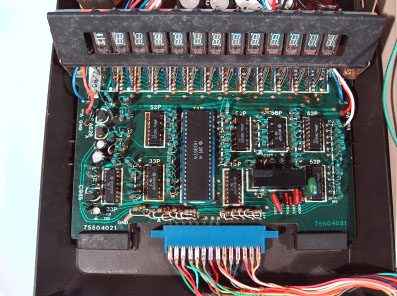

写真10:ロジック基板全景

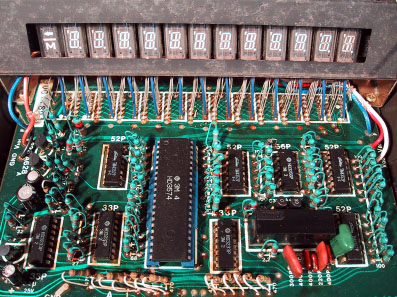

写真11:ロジック基板とニキシー表示部分のアップ

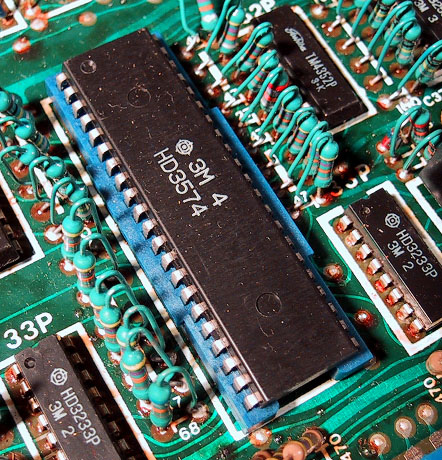

写真12:電卓用LSI「HD3574」

 蛍光表示管は1桁1本構成で、13本まとめてメタルフレームに固定されて
いる。各桁ごとにカンマ「’」記号がついているタイプ。表示フォントはかっ
ちりとした硬いフォントを使用している。電源回路はロジック基板の後ろ側に
位置している。機器全体で使用している基板は、ロジック部、電源部、キーボ
ード部の計3枚となっている。

 電卓のデザインとしては、ビジネス用途であることから、事務的で面白みは
少ない。極めて実用的な電卓と言えるであろう。

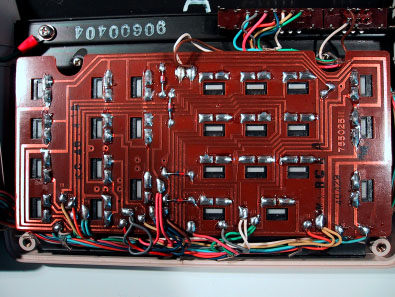

写真13:キーボード基板裏面


写真14:蛍光表示管表示部分
