■■■ Canon Pocketronic (1971年) ■■■

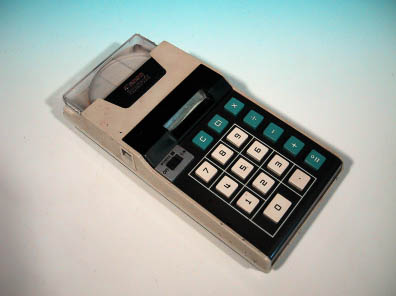

写真1:Canon Pocketronic 本体外観

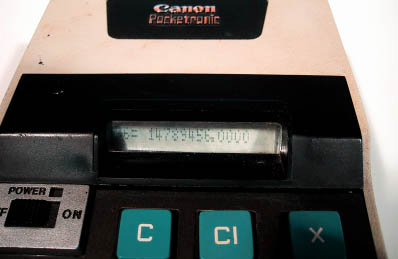

写真2:Canon Pocketronic サーマルヘッド印字部分
■Canon Pocketronic

 Canonが1971年に発売した小型電卓「ポケトロニック(Pocke
tronic)である。実はこの電卓、米TI社が1965年(昭和40年)
に、当時急成長を遂げている最中であったICの可能性を探るため、市場調査
も兼ねて試作したポケット計算機そのものなのである。

1965年、TI社社長のパトリック・ハガティは、集積回路の発明者である
ジャック・キルビーに、バイポーラICを使用したポケット電卓の試作を命じ
た。キルビーは、ジェリー・メリマンをプロジェクトリーダーに任命し設計を
開始、ブレッドボードを経て1967年(昭和42年)3月29日に、ポケッ
ト電卓一号機を完成した。この電卓は、入力制御、演算、記憶、プリンター制
御の4つのブロックから構成されており、それぞれが1枚のウエハーから成り
立っていた。このウエハー1枚には、384個のICが集積されていたそうで
ある。使用されたICは、4枚のウエハー総計で1536個。トランジスタ数
にして、12,288個から構成されていた。当時、電池駆動が可能な表示装
置が無かったため、表示は半導体製のサーマルヘッドによる印字で対応した。
このサーマルヘッドは、縦3列、横5列の15ドットから構成されていた。

こうして作られたポケット計算機であったが、TI社の市場調査の結果、普及
する見込みは薄いと判断され、結局製造されずにお蔵入りになってしまう。し
かし、Canonがこの試作1号機の設計図をライセンス購入し、1971年
にポケトロニックの名称で発売した。これがここに紹介する電卓なのである。

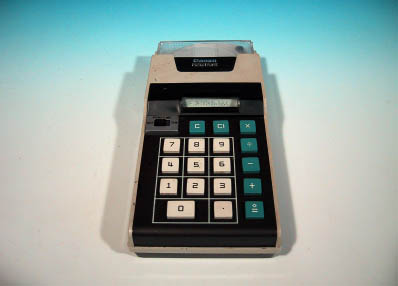

写真3:Canon Pocketronic 本体正面

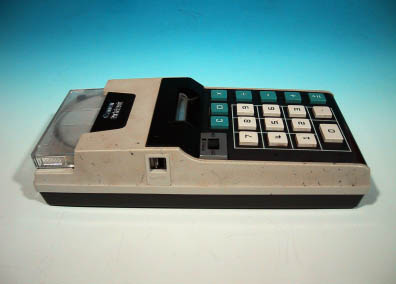

写真4:Canon Pocketronic 本体側面

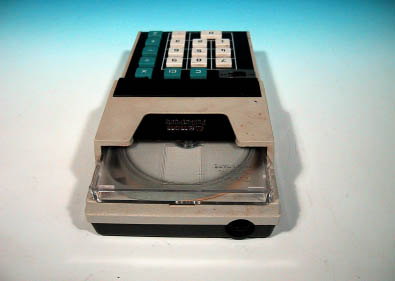

写真4:Canon Pocketronic 本体背面

 当時、日本ではMOS−ICを使用した電卓の開発競争が盛んに行われてい
た。MOSデバイス技術ではSHARPが先行しており、Canonがそれに
追従した。TI社が試作したポケット計算機では、バイポーラICを使用して
いたが、Canonはライセンス購入の際、TI社に回路設計とデバイス製造
をMOS−ICで行うように依頼した。従って、ポケトロニック電卓は、TI
社の記念すべき第一号試作電卓の、MOS−IC版と言えるのである。

因みに、TI社はその後1973年(昭和43年)に、有名なポケット電卓
TI−2500を発売し、25万台を販売する大ヒットを飛ばす。この電卓で
は、表示装置として赤色LEDを採用していた。

以上のように、Canonのポケトロニック電卓は、電卓史上非常に重要な製
品と言える。ポケトロニックは、表示装置としてサーマルヘッドによるプリン
ターを採用しているため、外観はかなり特徴的だ。本体上部にはサーマルプリ
ンターテープが透明のケースに格納されて装着される。テープの幅は7mm程
度。ちょうどカセットテープのような感じである。本体上部には窓が開いてお
り、印字された数字を確認することができる。テープは本体左側から外部へ排
出されるようになっている。

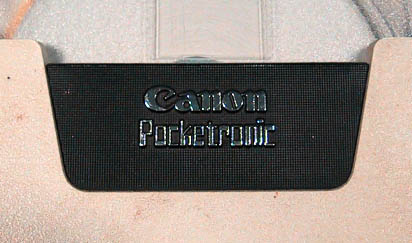

写真6:本体上部ロゴアップ

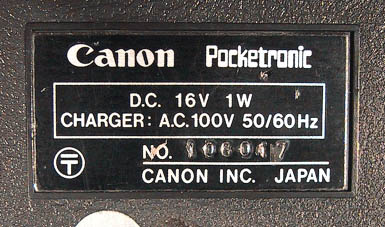

写真7:本体裏面の銘板アップ



 本体の大きさは21×10×4.7cm程度。ニッカドバッテリーを内蔵し
ているため、持った感じはかなり重い。持ち運び可能ではあるが、常時携帯す
るにはしんどい大きさと重さだと言えるであろう。定格はDC16V、1W。
本体のシリアル番号は108017となっていた。内蔵バッテリは専用のチャ
ージャー(ACアダプタ)で充電したようであるが、アダプタが欠品している
ため、詳細は不明である。アダプタの接続コネクタは特殊形状となっている。
内蔵バッテリーを充電できないため動作させることができず、どのように印字
していたのかは不明。

キーボードはクリック感の無いタイプである。TI社が試作した電卓では、キ
ーボードはゴムのシートに金の配線を蒸着させ、それを使ってキーの開閉を行
っていたそうであるが、おそらく同じものが採用されていると思われる。機能
的には四則演算のみの極めてシンプルなものとなっている。

電卓内部は、バッテリー部とロジック演算部およびキーボードの3つから構成
されている。バッテリーはニッケルカドニウム蓄電池を5パック直列に接続し
15.6Vの電圧を得ている。本体下部は、ほとんどこのバッテリーで埋め尽
くされており、電池駆動が大変であったことを偲ばせる。使用されているバッ
テリーパックは、下記の通り。なお、TI社の初号機では、12Vのバッテリ
ーが採用されており、バッテリーだけで226gの重量があったそうだ。

  4.8V 450mAh
  2.4V 450mAh
  3.6V 225mAh
  2.4V 225mAh
  2.4V 225mAh

  合計15.6V

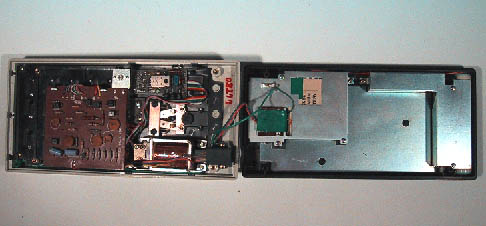

写真8:Canon Pocketronic 本体内部

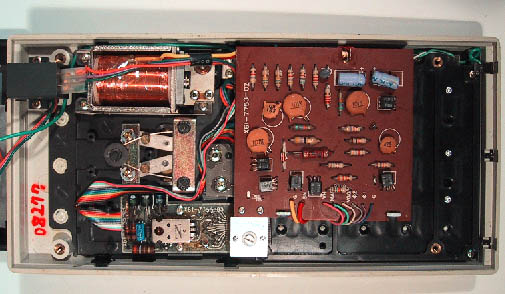

写真9:ロジック基板とサーマルプリンタ部分

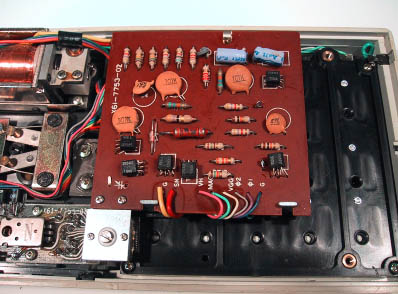

写真10:ロジック基板(クロック制御基板)アップ

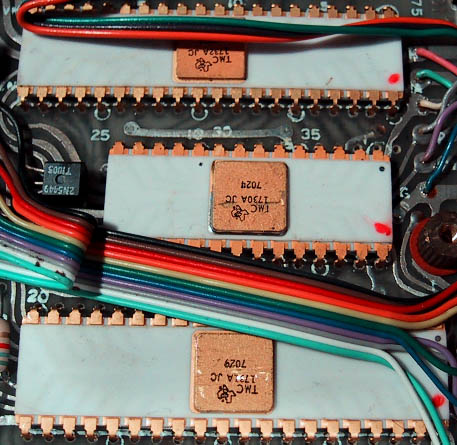

写真11:ロジック基板(演算&制御用IC)アップ

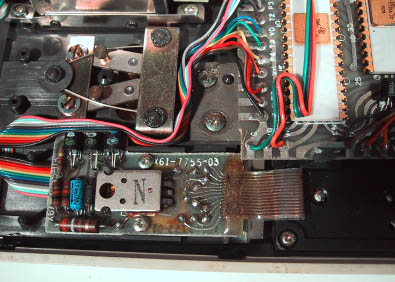

写真12:サーマルヘッド制御基板アップ

 ロジック部は抵抗、コンデンサ、トランジスタから構成されるクロック制御
基板と、演算用ICが搭載されたロジック基板の2枚から構成されている。ト
ランジスタは2N5447と2N5449が合計10個使用されている。2N
型番のトランジスタを使用しているところなど、TI社から設計図ごと購入し
た痕跡が見受けられる。

演算用ICは全部で3個。どれもセラミックパッケージにメタルキャップが付
いた古風な形状である。うち2個は40Pinで残りの1個は28Pinとな
っている。TI社初号機ではバイポーラICが使用され、4枚のウエハーから
構成されていたが、、Canonが同社にMOS−IC化を依頼した結果、3
チップのすっきりとした構成となった。各デバイスの品番は下記の通り。

  TI TMC1730A JC 7024 28Pin
  TI TMC1731A JC 7029 40Pin
  TI TMC1731A JC 7023 40Pin

抵抗、コンデンサ、トランジスタから構成されるクロック制御基板上には、ラ
ジオで使用されるようなポリバリコンが搭載されていた。これはTR、C、R
により作成したクロック周波数を微調整するものと思われる。作成されたクロ
ック信号はロジック基板へリード線を介して供給される。

サーマルヘッド部分は単独の基板で構成されており、パワートランジスタが実
装されている。印字ヘッドへは14本のフラットケーブルが接続されている。
印字ヘッドメカは完全にモジュール化されており、ロジック基板からの信号は
フラットケーブルで印字メカへ供給されるような構成となっている。

Canon Pocketronicは、TI社が試作したポケット電卓1号
機のコピーマシンであった。この電卓が市販されなかったら、TI社の初号機
は一生日の目を見なかったと考えると、感慨深いものがある。液晶はおろか、
LEDも実用化されていなかった当時、なんとか持ち運び可能なポケット電卓
を作ろうと、サーマルヘッドを搭載したプリンター方式を採用したところなど
今から考えると涙ぐましいものさえ感じられる。本機がどの程度市場に出たの
かは不明であるが、電卓史上記念碑的な製品であったことは確実であろう。
