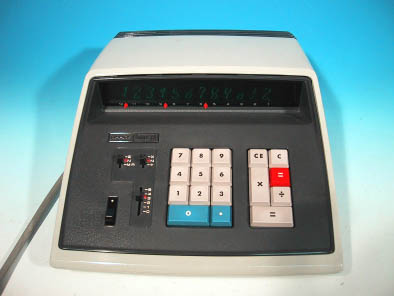

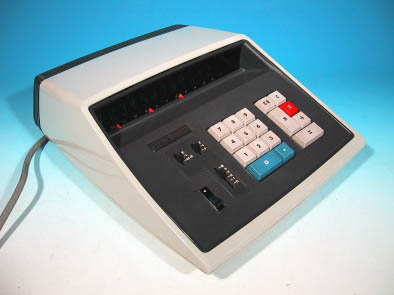

| 写真３：SHARP COMPET CS-221 本体正面 |
 |

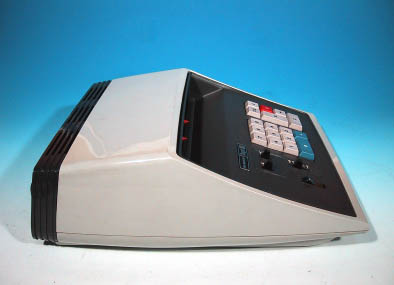

| 写真4a：SHARP COMPET CS-221 本体側面 |
 |

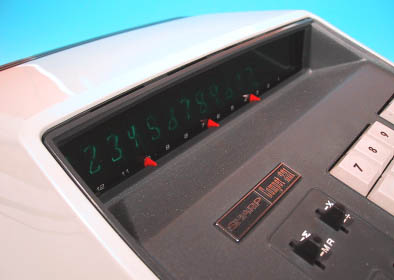

| 写真4b：絶妙なラインを描く表示窓部分の造形 |
このＣＳ−２２１は、内部基板の捺印から昭和４６年（１９７１年）４月２
４日に製造されていることが判明した。この頃は、ＤＴＬ（ダイオード・トラ
ンジスタロジック）のＩＣから、ＭＯＳを使用したワンチップＬＳＩへの以降
時期であり、デバイス面での急速な技術革新が行われていた時である。ＣＳ−
２２１では、まだマイコンによるワンチップＬＳＩ化は行われておらず、基板
上にはＤＴＬ ＩＣと無数のダイオードが搭載されている。消費電力は約１３
Ｗ、本機のシリアル番号は０５７９１７０６となっていた。
表示はシャープお得意の独特な形をしたフォントを使用した緑色発光蛍光表
示管であり、１２桁構成となっている。小数点位置は、レバー操作で０，１，
２，３，４，６に設定可能となっている。キーはシャープらしくクリック感の
あるしっかりした作りで、チャタリングは無い。電源コネクタは、これもシャ
ープ製品に多く見られる３つ穴タイプとなっている。
 |

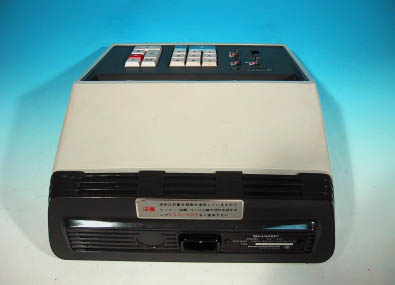

| 写真５：SHARP COMPET CS-221 本体背面 |
 |

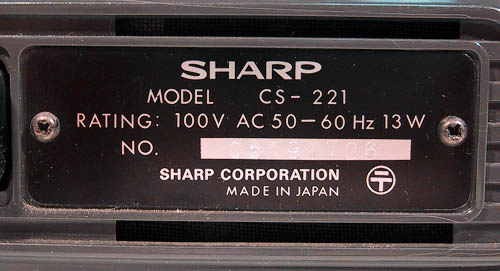

| 写真６：本体裏面銘版のアップ |
 |

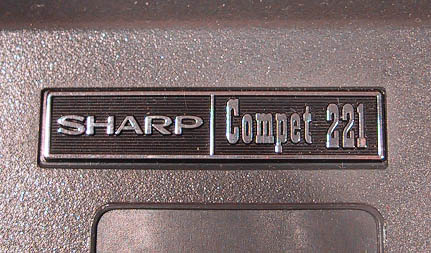

| 写真７：本体上面ロゴのアップ |
内部は、電源部、ロジック部、表示部の３つの部分から構成されている。電
源部はケースの一番奥に位置しており、ロジック部と表示部の２枚の基板は、
積層上に配置され、バスにより接続されている。従って、下側に位置するロジ
ック部基板の詳細は見ることができない。一見して驚くのは、ダイオードと抵
抗の多さである。しかも、これらのディスクリート部品は、接触によるショー
トを防止するため全て絶縁チューブを被せられて基板に実装されているのであ
る。アッセンブリには恐ろしい手間がかかったものと思われる。
表示基板上には、「S46.4.26」の捺印と、「７３８６」と書かれたシールが
貼付されていた。表示基板はベークライト製で、三菱製１６Ｐｉｎ ＤＩＰ−
ＩＣ、Ｍ５８２０５が３個と、日立製メタルキャントランジスタ２ＳＡ５４９
が１１個、またニキシー管の裏側に、三菱製１６ＰＩＮ ＤＩＰ−ＩＣ、Ｍ５
８２０１が７個搭載されている。
蛍光表示管は各桁がセパレートになっており、１２桁＋記号１桁の、計１３本
構成。記号表示用蛍光表示管は「T」と「−」記号を表示する。蛍光表示管は
メタルフレームに固定されマウントされている。蛍光表示管の足も、全本数絶
縁チューブで覆われ基板に直にハンダ付けされている。
ロジック基板は、表示基板の下に隠れて良く見ることができないが、手前に
三菱製の２４ＰｉｎセラミックパッケージＬＳＩ、Ｍ５８２０２と、１６Ｐｉ
ｎのプラスチックＤＩＰ−ＩＣ、Ｍ５８２０７が実装されているのがわかる。
この他、基板内部には１６ＰｉｎのプラスチックＤＩＰ−ＩＣが８個ほど確認
できた。また、基板上には膨大な数のダイオードが実装されており、壮観であ
る。
 |

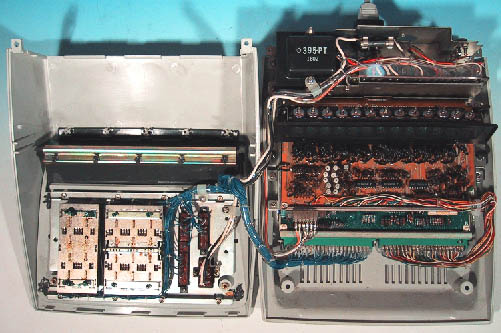

| 写真８：SHARP COMPET CS-221 本体内部 |
 |

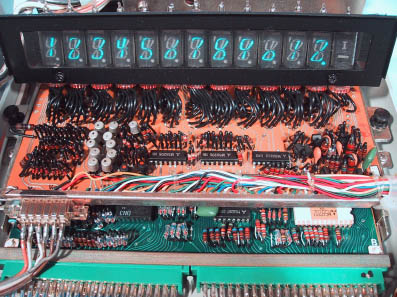

| 写真9a：SHARP COMPET CS-221 蛍光表示管基板全景 |
 |

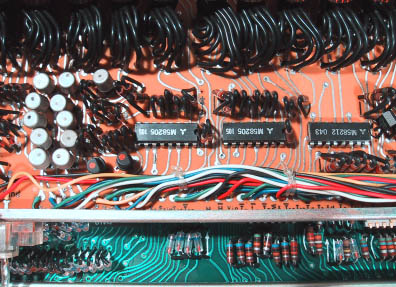

| 写真9b：表示基板のアップ |
 |

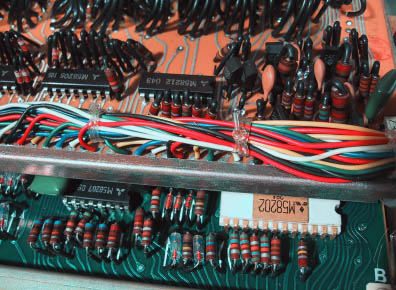

| 写真9c：表示基板とロジック基板のアップ |
本製品は、完全なディスクリート部品の時代から、マイコン制御によるワン
チップの時代に至る過渡期の製品となっている。ＭＯＳ−ＩＣによる集積化ま
でには至っておらず、バイポーラＩＣと夥しい数のディスクリート部品とで構
成されている。マイコンによる制御がなされていない時代の製品だけあり、動
作的には若干面白い部分がある。例えば、演算時にオーバーフロー等のエラー
が発生すると、全桁にめちゃめちゃな表示が出力されるなど、実に人間っぽく
てアナログ的な挙動が起こったりする。
まるでニューヨーク近代美術館にでも展示されているようなデザインと、オ
リジナリティ溢れるフォント、それにＰＯＰな配色と、７０年代の良さを凝縮
したような製品が、機能的には単に四則演算を行うだけの電卓であるというの
も、今考えると非常に面白い。この製品を見ると、アポロ計画や万博を思い出
してしまう逸品である。
 |
| 写真10：キーボード基板のアップ |
 |

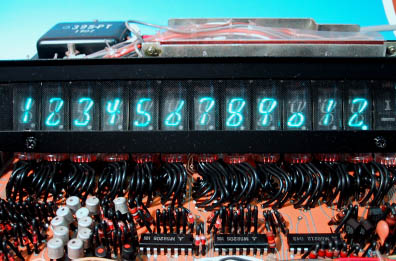

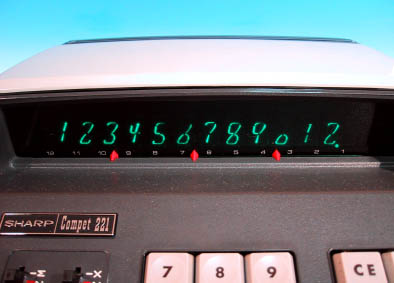

| 写真11：蛍光表示管表示のアップ（正常表示時） |
 |

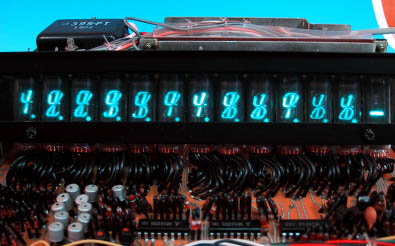

| 写真12：演算エラーを起こした蛍光表示管表示 |
