■Ｃａｓｉｏ ＡＳ−８Ｄ
カシオ計算機のＡＳ−８Ｄは、ＡＳ−８Ａの後継機種として、１９７２年５月
に発売された。ＡＳ−８Ｄの最大の特徴はコードレスということであり、表示
デバイスにＦＬ管を採用しているにもかかわらず、単二乾電池６本で駆動する
ことができた。もちろん、電池駆動のみでなく通常のＡＣでも使用することが
できるという２電源方式のマシンであった。当時ＡＣ電源が無ければ使えない
電卓がほとんどだった中で、どこでも持ち運びできる２電源方式電卓の登場は
インパクトが大きかったものと思われる。
確かに、単二乾電池６本という電源は、現在の水準から考えると電卓としては
非常に大袈裟なものである。しかし、省電力デバイスが皆無であった当時とし

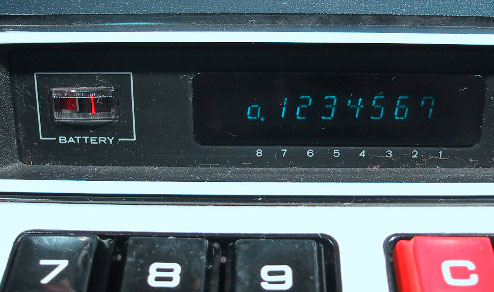

ては、画期的な製品であった。ＡＳ−８Ｄの表示部分の左側には、バッテリー
残量を示す小さなメーターが搭載されているが、このメーターも実にレトロな
デザインだ。その昔、初期のテープレコーダーに付いていた入力レベルメータ
ーを彷彿とさせるのである。
 |

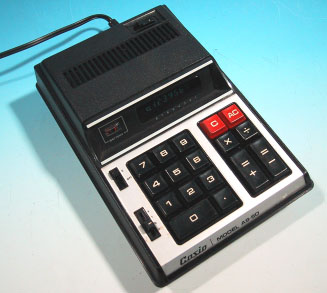

| 写真３：Casio AS-8D 本体正面 |
 |

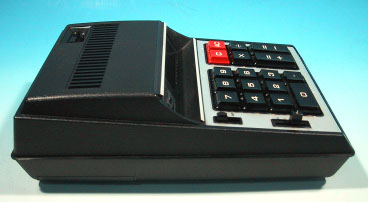

| 写真４：Casio AS-8D 本体側面 |
 |
| 写真５：Casio AS-8D 本体裏面 |
 |
| 写真６：Casio AS-8D 電池室内部 |
 |
| 写真７：Casio AS-8D 本体裏面の銘版 |
ＡＳ−８Ｄの本体外観は、ＡＳ−８Ａと良く似ている。ＡＳ−８Ａでは多用さ
れていたクロムメッキ部分が、ＡＳ−８Ｄでは削減されていること、及び電源
スイッチの位置が側面から上面に変更されていることが、デザイン上の主な変
更点となっている。カシオの卓上型計算機の特徴ともなっている、前面の傾斜
した部分のデザインは健在である。本体の大きさは、幅１４．５ｃｍ×奥行き
２２ｃｍ×高さ６．５ｃｍと、細長いプロポーションとなっている。

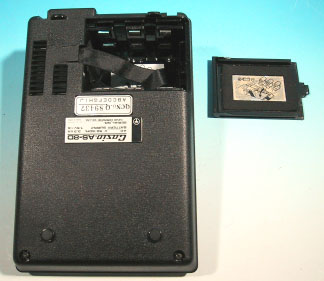

駆動用の単二乾電池６本は、本体裏面の電池室に格納する。写真５は、ＡＳ−

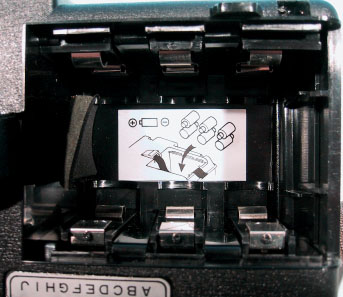

８Ｄ本体裏面の電池室カバーを開けたところ。また、写真６は電池室内部のア
ップである。この個体は液漏れ等の跡も無く、電池室は非常にクリーンな状態
であった。単二乾電池は３本×２段の形で格納する。このコンパクトなボディ
の中に、良くもまあ６本もの単二乾電池を格納したものだと、驚いてしまうほ

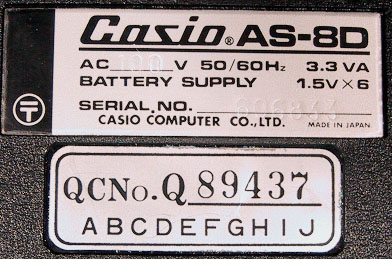

どだ。写真７は本体裏面の銘版のアップ。カシオのロゴはもちろん旧ロゴであ
る。なお、本機のシリアル番号は６０６８３３、Ｑ番号はＱ８９４３７となっ
ていた。
 |
| 写真８：Casio AS-8D の内部構造 |
 |
| 写真９：Casio AS-8D ロジック基板のアップ #1 |

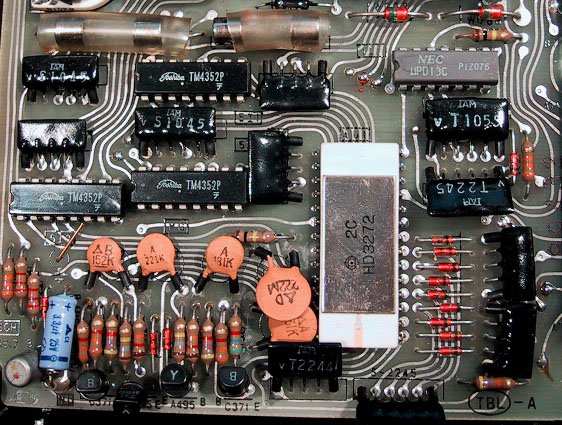

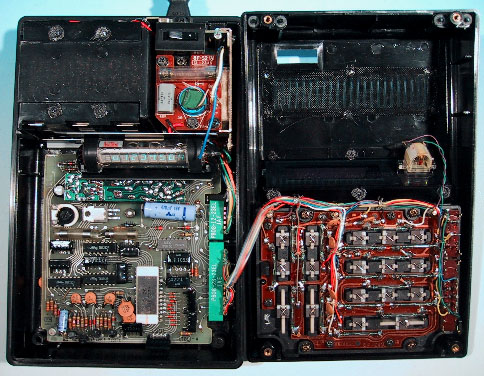

写真８は、ＡＳ−８Ｄの内部構造。写真９はロジック部分の基板のアップであ
る。集積化がかなり進んでおり、メインとなるＬＳＩは中央に置かれた日立製
セラミックパッケージＩＣ、ＨＤ３２７２のみである。メインＬＳＩの周辺に
は、東芝製ＴＭ４３５２ＰやＮＥＣ製μＰＤ１３ＣといったＩＣ、２ＳＡ４９
５や２ＳＣ３９１が実装されている。基板はガラスエポキシが奢られている。
表示デバイスがＦＬ管モジュールになったことから、表示ドライバＩＣは見当
たらない。ヒューズは合計３本あり、うち２本は基板上にハンダで直付けされ
ている。２電源方式を採用していることから、電源部分の部品点数が他機種と
比較すると多い。
 |
| 写真10：Casio AS-8D のＦＬ管表示 |
 |
| 写真11：Casio AS-8D 専用ケース |

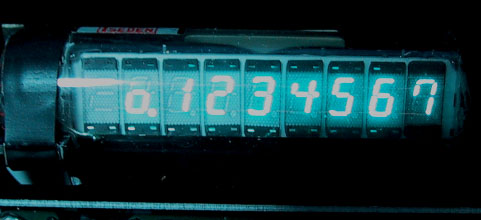

写真１０はＡＳ−８ＤのＦＬ管表示のアップ。ＦＬ管モジュールにはＩＳＥＤ
ＥＮ製ＦＩＰ管が使用されている。表示部分は９桁が１モジュールとなったも
ので、実際の表示桁数は８桁。最上位桁は記号用である。表示文字は青色の蛍
光色で、フォントは小さくてかわいい。

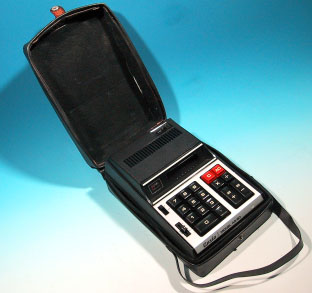

なお、ＡＳ−８Ｄには持ち運びを考慮し純正のケースが付いている。アタッシ
ェケースのようなハードケースとは言えないものの、ちょっとした衝撃であれ
ば十分対応できるだけの強度を持ったものだ。
