■■■　Ｃａｓｉｏ　１６１（１９７０年頃？）　■■■

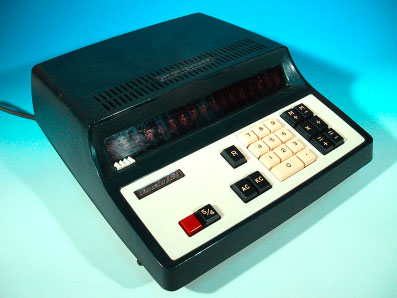

写真１：Casio 161 本体外観

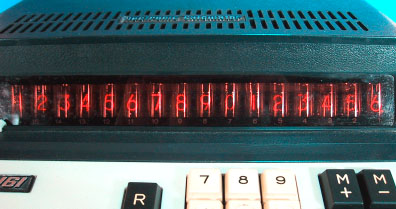

写真２：Casio 161 ニキシー管表示部分
■Ｃａｓｉｏ　１６１　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　カシオ初期の電卓、１６１である。外寸は３５×３０×１３ｃｍと、非常に
大きく重たい電卓だ。型番が示す通り、表示は１６桁で全てニキシー管が使用
されている。筐体は微妙にスペースエイジを感じさせるデザインで、濃紺のボ
ディにアイボリーのキーボードと取り合わせは、今見てもなかなかポップな感
覚だ。定格は２８Ｗ。シリアル番号は１０９０１０となっていた。正確な製造
年月は不明であるが、内部を構成しているデバイス類、ロジック回路がＩＣを
使用しており、ＬＳＩが使われていない点等から判断すると、１９７０年頃の
製品ではないかと思われる。　　　　　　　　　　　　　　　　　　　　　　

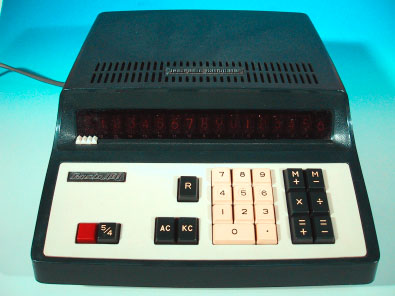

写真３：Casio 161 本体正面

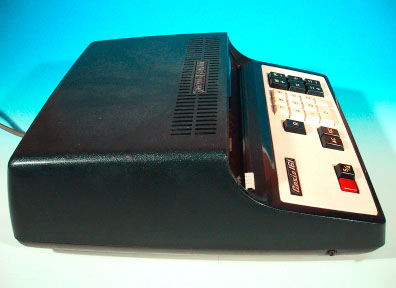

写真４：Casio 161 本体側面

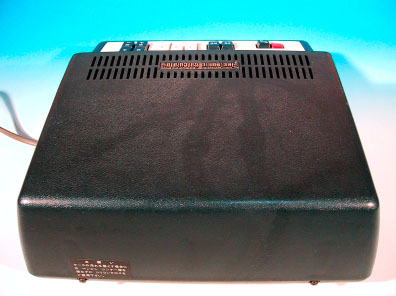

写真５：Casio 161 本体背面

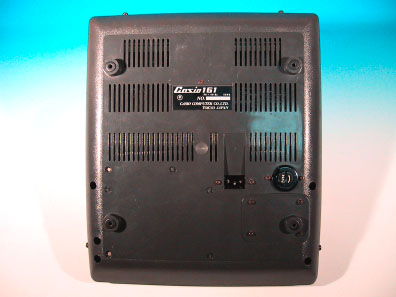

写真６：Casio 161 本体裏面

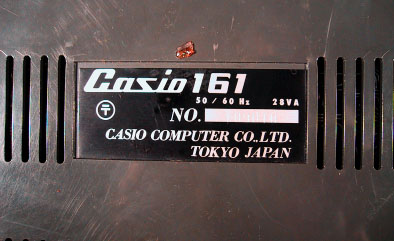

写真７：本体裏面の銘版のアップ

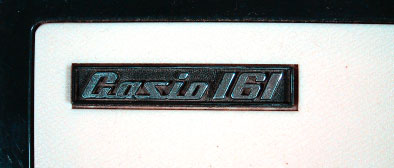

写真８：本体上面のロゴマークのアップ

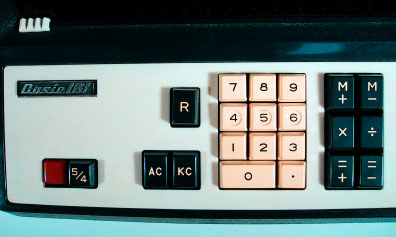

写真９：キーボードのアップ

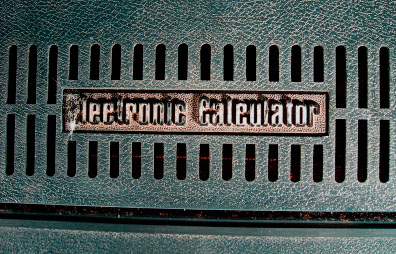

写真10：本体上面にある ELECTRONIC CALCULATER の文字

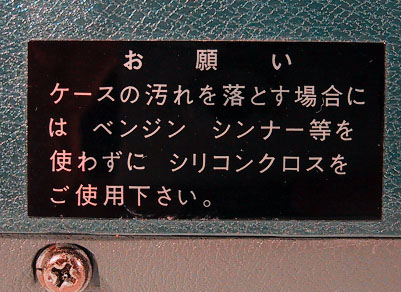

写真11：本体背面にある注意書きシール
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　仕様的には四則演算に加えてメモリー機能も内蔵されている。キーボードの
タッチは、クリック感は無いものの、ストロークは十分深く確保されており押
しやすい。タッチの感触は、カシオ１０１Ｅと良く似ている。　　　　　　　

　電源コードは取り外し可能なタイプで、本体底面にコネクタがある。電源コ
ネクタは３Ｐの特殊なものである。本体底面にはヒューズボックスも設けられ
ている。電源を投入すると、各桁のニキシー管にバラバラと「０」が表示され
る。パワーオンリセット機能は付いているようであるが、全桁「０」表示され

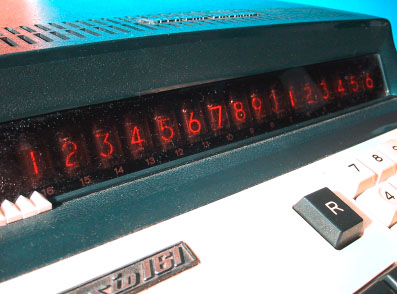

るまで、約１０秒以上もかかる。なお、「０」クリアされる桁の順番は、不規
則だ。計算準備ができると、全桁に「０」が表示され、なかなか壮観である。
写真12：ニキシー表示管（表示数字により凸凹となる）

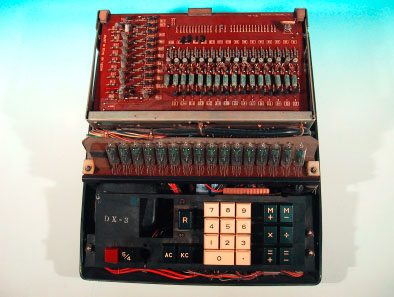

写真13：本体内部構造

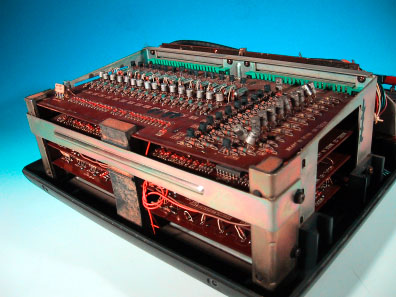

写真14：システムバスで接続されている各制御基板

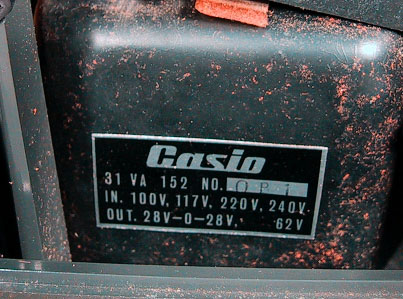

写真15：カシオのロゴが入った電源トランス
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　本体内部は４枚の基板がバス接続されており、電卓と言うよりは、まるで一
昔前のマイコンの内部を見るようだ。ロジックＩＣ、トランジスタ、ダイオー
ドを多用しているため、部品点数は非常に多い。内部はキーボードの裏側に電
源回路が搭載されており、本体奥に４枚のロジック基板が、システムバス形式
で接続されている。一番上の基板はニキシー管表示用ドライブ基板、二番目の
基板は、表面の捺印よりメイン基板であると思われる。内部は大変整理されて
おり、設計の良さが伺える。故障の際も、簡単な作業で各基板を取り外すこと
ができ、メンテナンス性もこの時代の製品としては優秀だ。ちなみに、基板間
を結ぶジャンパ配線は、たったの１本のみであった。　　　　　　　　　　　

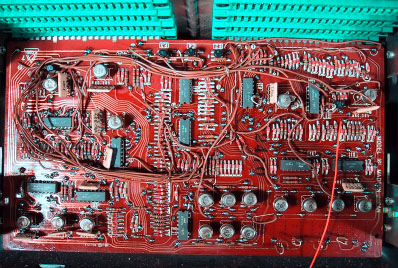

写真16：基板＃１（一番下の基板）

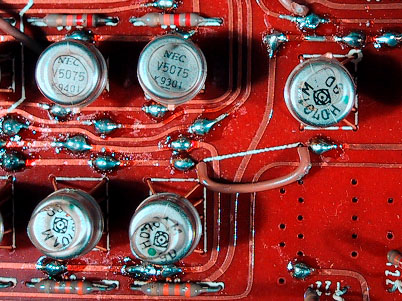

写真17：基板＃１に実装されたＩＣ群

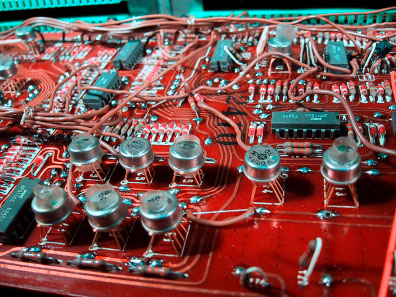

写真18：基板＃１に実装されたＩＣ群

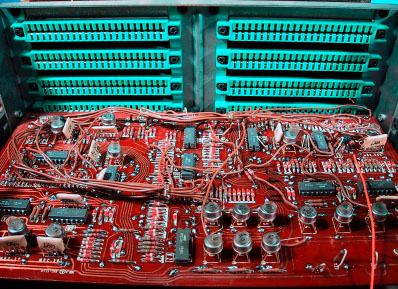

写真19：基板＃１とバススロット
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　次に、各基板に搭載されている主なデバイスを示しておく。ロジックＩＣは
ＤＩＰパッケージの他に、メタルキャンパッケージのものも搭載されており、
時代を感じさせる。メタルキャンタイプのロジックＩＣには、ＮＥＣ製の　　
μＰＤ１０とμＰＤ１３が使用されていた。１９６７年発売のＳＨＡＲＰ　　
Ｃｏｍｐｅｔ　ＣＳ−１２Ａでは、記念すべきμＰＤ１が搭載されていたこと
を考えると、それから余り経過していない時期の製品であることが伺われる。

　基板は全部で４枚あるが、うち３枚はモデル１６１専用に設計されたもので
あり、残りの一枚、「ＭＡＩＮ」と捺印された基板は、おそらくモデル１２１
と共通になっているものと思われる。　　　　　　　　　　　　　　　　　　

・１枚目（バスの一番下の基板））　　　　　　　　　　　　　　　　　　　
　１６１専用に設計された基板。ＮＥＣのＶ番号（試作品）のＩＣが使用され
　ている。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　ＮＥＣ　μＰＤ１０　　　４個　メタルキャン　　　　　　　　　　　　　
　ＮＥＣ　μＰＤ１３　　　３個　メタルキャン　　　　　　　　　　　　　
　ＮＥＣ　μＰＤ１０１Ｃ　６個　セラミックＤＩＰ　　　　　　　　　　　
　ＮＥＣ　μＰＤ１０２Ｃ　５個　セラミックＤＩＰ　　　　　　　　　　　
　ＮＥＣ　Ｖ５０７５　　　３個　メタルキャン　　　　　　　　　　　　　
　日立　　ＨＤ７０１Ｍ　　７個　メタルキャン　　　　　　　　　　　　　

・２枚目　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　１６１専用に設計された基板。「５０．９．９」名古屋ＫＹＯＥＩの捺印　
　あり。セラミックＤＩＰデバイスを多用している基板。　　　　　　　　　
　ＮＥＣ　μＰＤ１０１Ｃ　６個　セラミックＤＩＰ　　　　　　　　　　　
　ＮＥＣ　μＰＤ１０２Ｃ　７個　セラミックＤＩＰ　　　　　　　　　　　
　ＮＥＣ　μＰＤ１０　　　４個　メタルキャン　　　　　　　　　　　　　
　ＮＥＣ　μＰＤ１３　　　４個　メタルキャン　　　　　　　　　　　　　

・３枚目　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　Ｍｏｄｅｌ１２１と捺印されている基板。同社の電卓１２１とモジュールが
　共通化されている可能性もある。また、ＭＡＩＮという記載があるためロジ
　ック部のメイン基板であると思われる。「５０．１０．６」名古屋　ＫＹＯ
　ＥＩの捺印あり。　　　　　　　　　　　　　　　　　　　　　　　　　　
　ＮＥＣ　μＰＤ１０１Ｃ　４個　セラミックＤＩＰ　　　　　　　　　　　
　ＮＥＣ　μＰＤ１０　　　６個　メタルキャン　　　　　　　　　　　　　
　ＮＥＣ　μＰＤ１３　　　３個　メタルキャン　　　　　　　　　　　　　
　２ＳＣ３７１　　　　　１７個　　　　　　　　　　　　　　　　　　　　

・４枚目（バスの一番上の基板）　　　　　　　　　　　　　　　　　　　　
　ニキシー管ドライブ回路。１６１専用に設計された基板。トランジスタとコ
　ンデンサーで占められている。メタルパッケージタイプのトランジスタも使
　用されている。　　　　　　　　　　　　　　　　　　　　　　　　　　　
　ＮＥＣ　μＰＤ１３　　　１個　メタルキャン　　　　　　　　　　　　　
　２ＳＡ５４９Ａ　　　　１６個　　　　　　　　　　　　　　　　　　　　
　２ＳＣ３７１　　　　　２５個　　　　　　　　　　　　　　　　　　　　
　２ＳＣ２８４　　　　　１２個　　　　　　　　　　　　　　　　　　　　

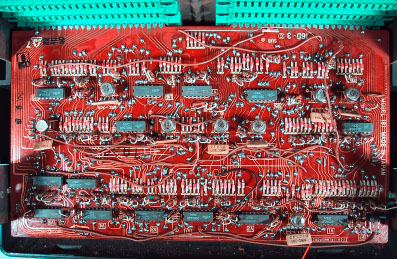

写真20：基板＃２（下から二番目の基板）

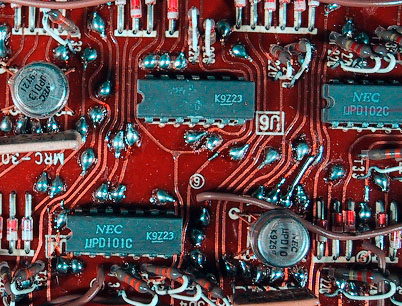

写真21：基板＃２に搭載されたＩＣ群

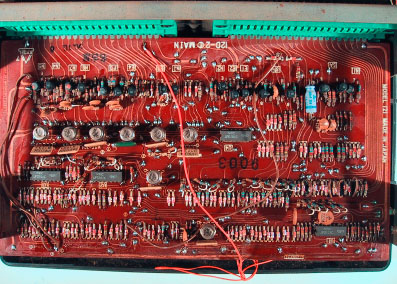

写真22：基板＃３（下から三番目の基板）

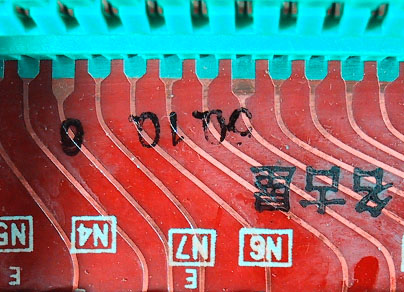

写真23：基板＃３上の捺印のアップ

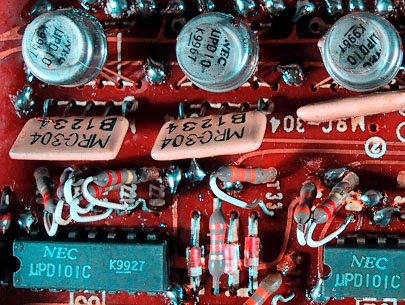

写真24：基板＃３に搭載されたＩＣ群

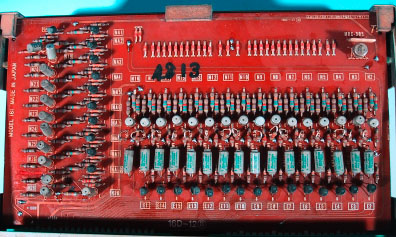

写真25：基板＃４（一番上の基板）

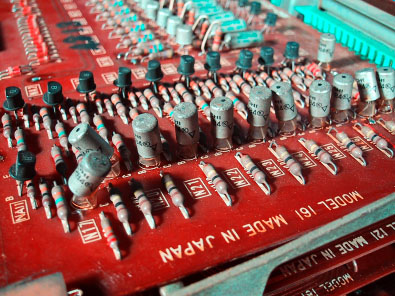

写真26：基板＃４に実装されたトランジスタ
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　本製品には、持ち運びに便利なようにと、専用のキャリングバッグが付いて
いた。このバッグであるが、事務機器のパイロットが提供していたもので、表
面にはＰＩＬＯＴとＣａｓｉｏのロゴが併記されている。また、はぜか保証書
と取り扱い説明書を入れる「袋」のみも残されていた。　　　　　　　　　　

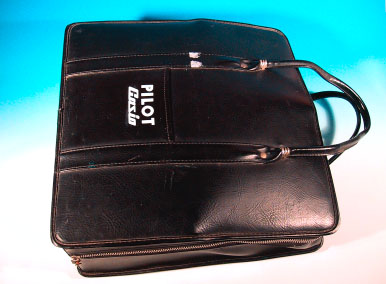

写真27：純正のキャリングケース

写真28：ケース上に印刷されたロゴマーク

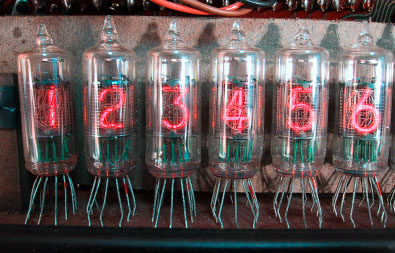

写真29：ニキシー管表示のアップ

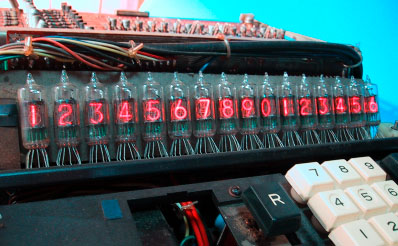

写真30：１６本のニキシー管の列

写真31：保証書・取り扱い説明書入れ
