■Ｃａｓｉｏ Ｍｏｄｅｌ １２１−Ｕ
Ｃａｓｉｏ Ｍｏｄｅｌ １２１−Ｕは、Ｍｏｄｅｌ １０１のデザインを
踏襲した１２桁電卓である。ただし、Ｃａｓｉｏのロゴは新ロゴに変更されて
おり、「０」の表示がＣａｓｉｏの特徴であった下付きの「０」では無く通常
の表示になる等、より現代の電卓に近づいた製品となっている。単二乾電池４
本もしくはＡＣアダプタによる２電源駆動が可能であった。電池を内蔵しない
場合には本体はかなり軽く、持ち運びにも便利になっている。
全体のデザインは、Ｍｏｄｅｌ １０１シリーズと共通しているが、厚みが
若干薄くなっているのが特徴的だ。また、コストダウンのためキーの材質が軽
くなってしまい、押した感じが１０１シリーズと全く異なり、安っぽくなって
いる。機能的には、ルート演算機能は内蔵されていないものの、通常の四則演
算を行う上では十分なものになっている。本体上面には、Σキー、Ｋキー、小
数点位置指定レバー（０，１，２，３，４，６）が搭載されている。キーは磁
石リレー方式では無く、通常の接点タイプになっており、クリック音は無い。
 |

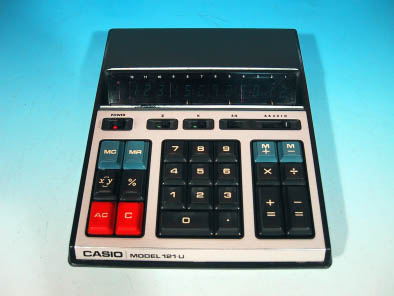

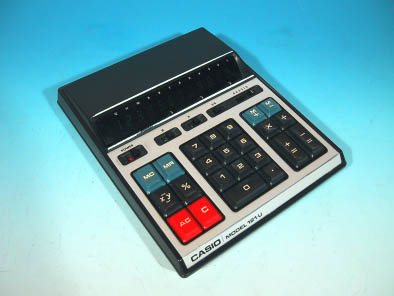

| 写真３：Casio 121-U 本体正面 |
 |

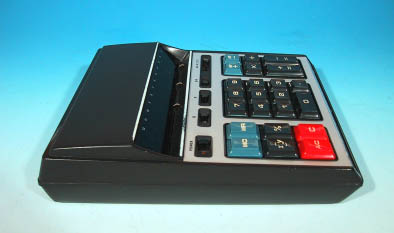

| 写真４：Casio 121-U 本体側面 |
 |

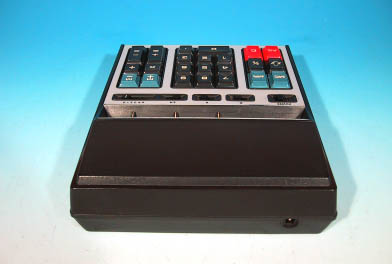

| 写真５：Casio 121-U 本体背面 |
 |

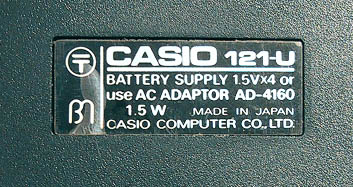

| 写真６：Casio 121-U 本体裏面の銘版 |
 |

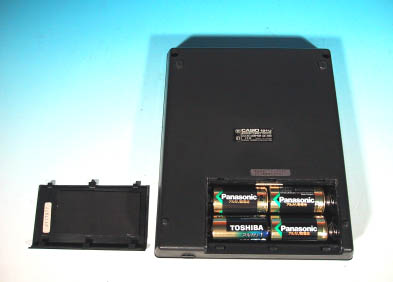

| 写真７：Casio 121-U 本体裏面の電池格納部 |

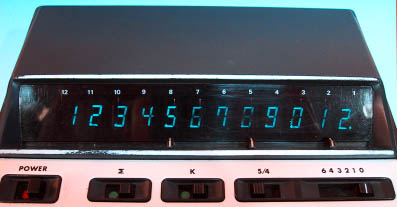

１２桁のニキシー管による表示部分は、個別に設けられた１２本の７セグタ
イプの蛍光表示管と、記号表示専用の１本の蛍光表示管の、合計１３本から構
成されている。発光色はブルーで、視認性は良い。
電池室の蓋には２１１７９７７と記載されたシールが、また電池室内部には
０００１７２１５と記載されたシールが貼られている。消費電力は１．５Ｗ。
ＡＣアダプターの型番はＡＤ−４１６０となっている。製造年月日を示す記載
がどこにも無いので、正確な製造年は不明であるが、√１２１−Ｅが１９７３
年の製造で、消費電力が５．４Ｗであったことから考えると、それよりは後の
製品であることが予想される。おそらくは７４〜７５年頃の製造であろう。
なお、本体の大きさは２１．５ｃｍ×１７ｃｍ×５ｃｍとなっている。
ケースは２本のネジで固定されており、それまで使用されていた４本から削
減されている。こういったところにも、コストダウンの後が見受けられる。
 |

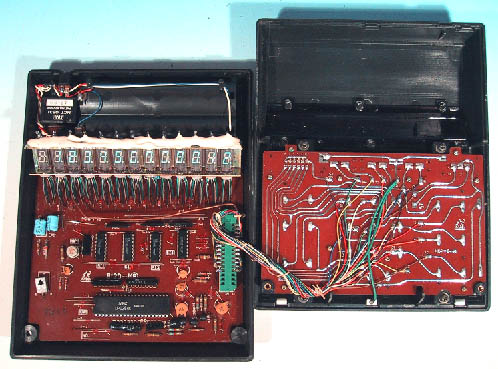

| 写真８：Casio 121-U の内部構造 |
 |

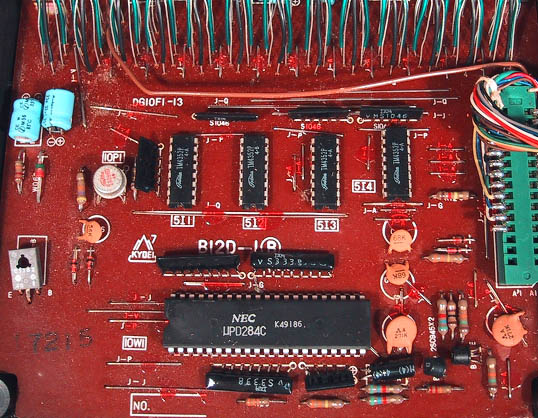

| 写真９：Casio 121-U ロジック基板のアップ ＃１ |
 |

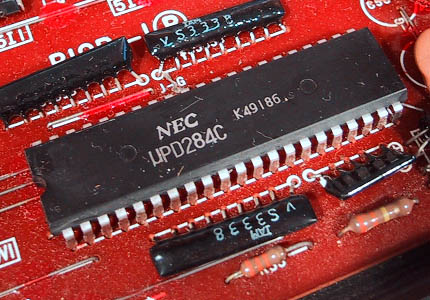

| 写真10：Casio 121-U ロジック基板のアップ ＃２ |
内部構造は比較的簡単で、ＬＳＩ１個とプラスチックＤＩＰのＩＣ４個、そ
れにメタルキャンＩＣ１個で構成されている。メインとなるＬＳＩはＮＥＣ製
μＰＤ２８４Ｃであり、表示制御も含めてほぼワンチップ化されたものとなっ
ている。パッケージは４２ＰｉｎのプラスチックＤＩＰで、Ｋ４９１８６の捺
印がある。４個のＤＩＰ−ＩＣは、東芝製ＴＭ４３５２Ｐで、おそらく蛍光表
示管ドライブ回路を構成していると思われる。パッケージは１６Ｐｉｎのプラ
スチックＤＩＰとなっている。このＩＣの横に、古風なメタルキャンのＩＣが
１個搭載されている。東芝製Ｔ３０８６Ｄという１０ＰｉｎのＩＣで、詳
しい用途は不明である。
この他に、２ＳＣ９４５が２個、日立製のパワートランジスタ２ＳＣ１１６
２が１個使用されている。基板はＫＹＯＥＩ製のベークライト基板で、√１２
１−Ｅと比べると、明らかにコストダウンが図られている。基板上には、１７
２１５という捺印が残っていた。１２＋１本の蛍光表示管は、基板に直接ハン
ダ付けされており、メタルフレームで固定されている。
電源部分には、ＦＵＪＩ電気製のＤＣ−ＤＣコンバータ、ＭＣＴ０６３１が
使用されている。電源は単二乾電池４本もしくはＡＣアダプタ入力であり、Ａ
Ｃアダプタ入力の際には、このコンバータでレギュレーションしたものと思わ
れる。
メイン基板とキーボード部分とはコネクタで接続されているが、キーボード
側ではリード線を直接ハンダ付けするといった手間が見受けられる。
 |

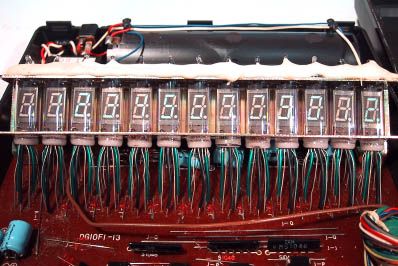

| 写真11：Casio 121-U の蛍光表示管 |
 |

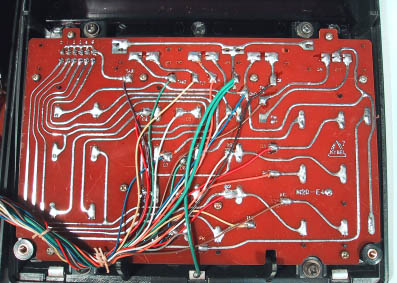

| 写真12：Casio 121-U キーボードメカ部分のアップ |
Ｍｏｄｅｌ １２１−Ｕは、消費電力の削減により乾電池駆動が可能となり
ＡＣ電源コードから開放された機種であった。電池は単二乾電池を４本も使っ
ていたが、コードレスになったメリットは大きかったものと思われる。
なお、１９７２年（昭和４７年）８月には、６桁ながら完全乾電池駆動の名
機「カシオミニ」が１２，８００円という衝撃の価格で発売されている。カシ
オミニは単三乾電池５本で駆動しており、乾電池駆動の電卓は一般に普及しつ
つあった。
