■■■　ＢＵＳＩＣＯＭ　１２０−ＤＢ　（１９７１年）　■■■

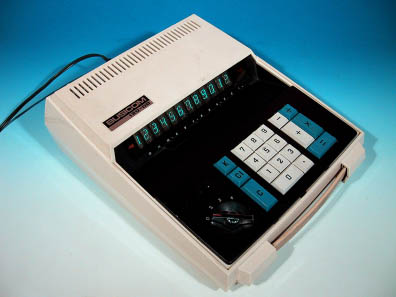

写真１：BUSICOM 120-DB 本体外観

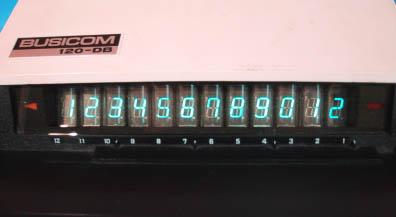

写真２：BUSICOM 120-DB 蛍光表示管表示
■ＢＵＳＩＣＯＭ　１２０−ＤＢ　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　ｉｎｔｅｌ社が開発した世界初のＣＰＵ、４００４を電卓に搭載したことで
有名なビジコン社（ＢＵＳＩＣＯＭ：旧称日本計算機株式会社）製作の１２桁
電卓、１２０−ＤＢである。残念ながらこの電卓には４００４ＣＰＵは使用さ
れていない。まだＣＰＵが登場する以前の、ダイオードとトランジスタによる
ＩＣが使用されていた頃の製品だ。　　　　　　　　　　　　　　　　　　　

　ビジコン社は、昭和４５年（１９７０年）に、社名を「日本計算機」から変
更した。その後、昭和４６年（１９７１年）には、モステック社製のワンチッ
プ電卓用ＬＳＩを使用した手のひらサイズの電卓「ビジコンＬＥ−１２０Ａ」
を発表している。同社はまた、ｉｎｔｅｌ社とストアード・プログラム電卓用
ＬＳＩの開発についての契約を結び、昭和４６年に世界初のＣＰＵ「４００４
」を電卓に採用した。　　　　　　　　　　　　　　　　　　　　　　　　　

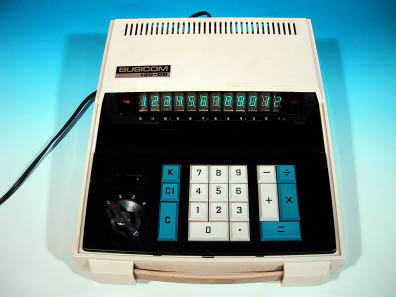

写真３：BUSICOM 120-DB 本体正面

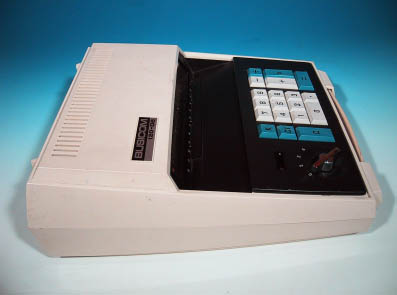

写真４：BUSICOM 120-DB 本体側面

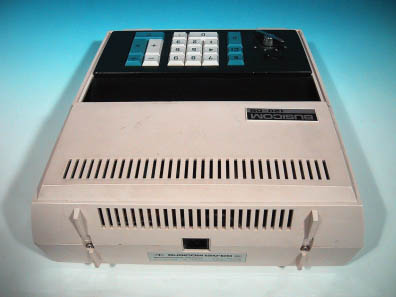

写真５：BUSICOM 120-DB 本体背面

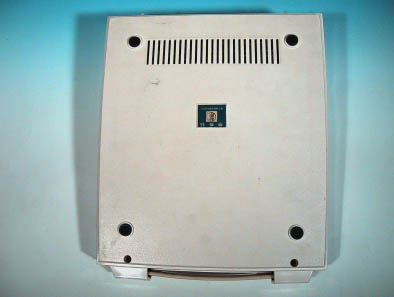

写真６：BUSICOM 120-DB 本体裏面
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　ＢＵＳＩＣＯＭ　１２０−ＤＢの詳細な製造年月日は不明であるが、ケース
内部に貼付された修理履歴シールには、昭和４７年９月２６日の記載があり、
無償修理を実施していることから、おそらく昭和４６年頃の製品と思われる。
前述したように、本製品には世界初のＣＰＵ「４００４」は、搭載されていな
い。当時、ビジコン社はモステック社に設計を依頼した電卓専用のＭＯＳ−Ｌ
ＳＩ「ＭＫ６０１０」を搭載した電卓を商品化していた。しかし、ＤＢ−１２
０は旧来のダイオードと多数のＩＣを使用した古典的な設計となっている。お
そらくは、多数のＩＣを使用した電卓から専用ＬＳＩを使用した電卓への、過
渡期の製品であろうと思われる。　　　　　　　　　　　　　　　　　　　　

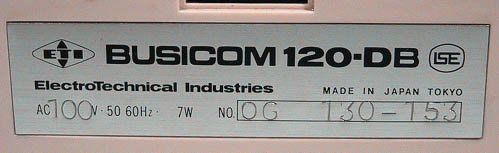

写真７：銘版のアップ

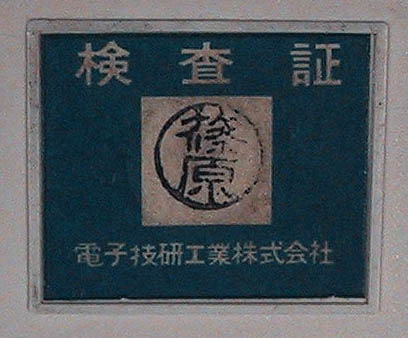

写真８：本体裏面に貼付された検査証

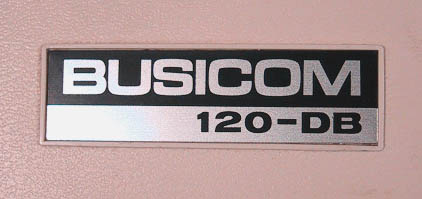

写真９：本体上部のロゴアップ
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　ＤＢ−１２０は３０×２６×１１ｃｍと非常の巨大な筐体の製品で、持ち運
びに便利なように取っ手が付けられている。電源はＡＣ１００Ｖで、コードは
本体と分離しており、専用の３Ｐコネクタで接続する。　　　　　　　　　　

　メモリ機能は無く単純な四則計算のみ。表示はグリーンの蛍光表示管を１２
本使用しており、オーバーフローと負号はネオンランプで表示する。小数点表
示制御は０，２，３，４が設定可能で、昔の扇風機の風量調節に似たダイアル
で設定するようになっているのが面白い。ケースの色はアイボリーで、キーボ
ード部分が黒、キートップは青と白の２色が使われており、全体的に上品なデ
ザインに仕上がっている。　　　　　　　　　　　　　　　　　　　　　　　

　本体背面の銘版を見ると、ＢＵＳＩＣＯＭの他にＥｌｅｃｔｒｏＴｅｃｈｎ
ｉｃａｌ　Ｉｎｄｕｓｔｒｉｅｓの表示が併記されている。さらに本体裏面に
は電子技研工業株式会社の検査証が貼られている。このことから、本電卓は電
子技研工業のＯＥＭ製品と考えることもできるが、詳細は不明である。定格は
７Ｗ。シリアル番号はＯＧ−１３０−１５３となっていた。　　　　　　　　

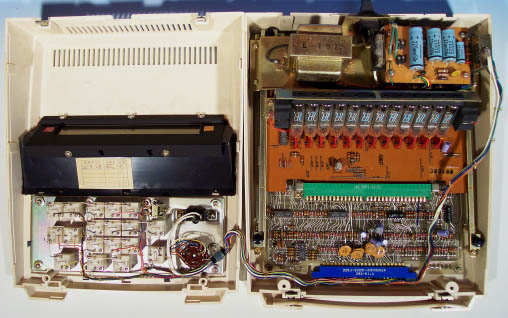

写真10：BUSICOM 120-DB 本体内部

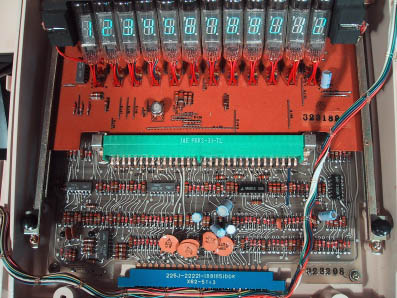

写真11：上層基板と蛍光表示管のアップ


写真12：上層基板のアップ

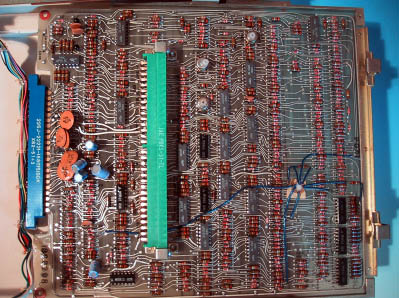

写真13：下層基板（ロジック基板）全景

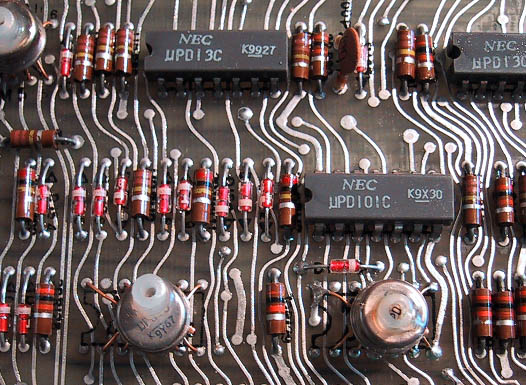

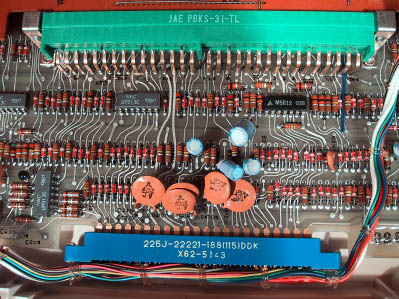

写真14：下層基板のアップ
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　内部は、ＤＴＬ−ＩＣ使用の初期電卓としては大変整理されており、部品数
も思ったより少ない。キーボード部分、電源部分、蛍光表示管表示部分、ロジ
ック部分の４つから構成されており、ロジック部分は一番下の大きな基板で、
ガラエポ製基板が使用されている。蛍光表示管は１本が高さ４５ｍｍ、太さ　
１０ｍｍ程度もある大きなもので、まるで１２本のソーセージが並んでいるよ
うな感じだ。表示は７セグタイプをガラス管に封入したもので、色は淡いグリ
ーンとなっている。　　　　　　　　　　　　　　　　　　　　　　　　　　

基板上にはＮＥＣと三菱のＩＣが使用されている。　　　　　　　　　　　　
以下に使用デバイスを示す。　　　　　　　　　　　　　　　　　　　　　　

　　ＮＥＣ　　μＰＤ１３Ｃ　１４ＰｉｎセラミックＤＩＰ　　　　　　　　
　　ＮＥＣ　　μＰＤ１０Ｃ　１２ＰｉｎメタルキャンＰＫＧ　　　　　　　
　　三菱　　　Ｍ５８１２　　１４ＰｉｎプラスチックＤＩＰ　　　　　　　

　ロジック基板上には夥しい数のダイオードが実装されており、なかなか壮観
だ。蛍光表示管の裏側には、ドライバトランジスタが３７個整然と並べられて
いる。キーボード部分は大変端正な配線が施されており、作りの良さが見受け
られる。小数点位置制御ダイアル部分には、ロータリースイッチが用いられて
いる。各基板への配線も、一つ一つきれいに束ねられており、組み立てにはか
なりの手間がかかったものと思われる。キーボード上部には、修理履歴シール
が貼付されていた。　　　　　　　　　　　　　　　　　　　　　　　　　　

　電源を投入すると、全桁に０が表示される。マイコン制御ではない電卓では
電源ＯＮ時にはランダムな数字が表示され、一回クリアリセットを行わないと
使えないものが多いが、この電卓は即使用可能となる。回路設計が優れている
証拠であろう。　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　ビジコン社はこの製品の後、コスト削減を図るために２通りの設計方針を採
用する。一つはモステック社に設計を依頼したＭＯＳ−ＬＳＩ「ＭＫ６０１０
」に見られる専用ＬＳＩ化によるチップ削減。そしてもう一つはｉｎｔｅｌ社
に設計を依頼した世界初のマイクロプロセッサ「４００４」に見られるストア
ード・プログラム方式設計によるチップ削減である。マイクロプロセッサを使
用した電卓は、その後マイクロコンピュータとして驚異的な発展を遂げること
になる。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

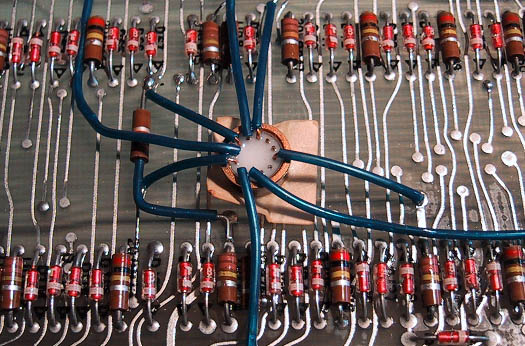

写真15：下層基板の空中配線

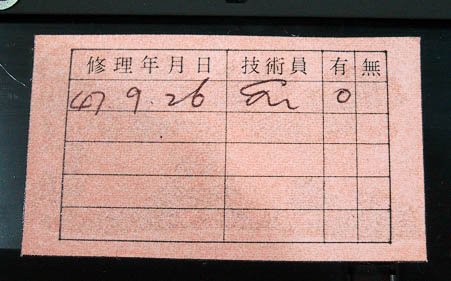

写真16：内部に貼付された修理履歴シール

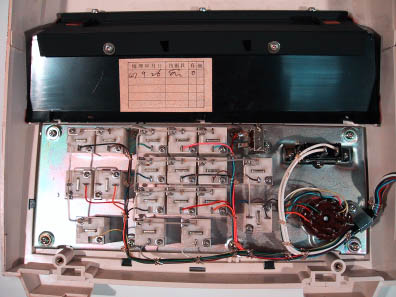

写真17：キーボード部分の配線

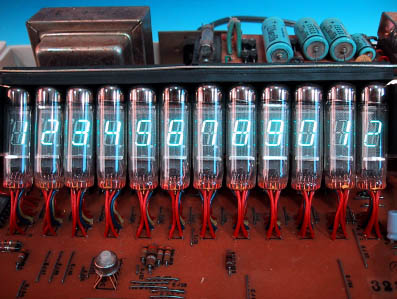

写真18：蛍光表示管の表示アップ
