■IBM が 1984 年に発売したパソコン、IBM PC/XT model286 に使用されてい
　たマザーボード。　　　　　　　　　　　　　　　　　　　　　　　　　　
■1986 年中期の製造。横 340mm × 縦 218mm。 　　　　　　　　　　　　　
　本ボードは PC/AT 初期のフルサイズ AT マザーボードより小型化が図られ
　た、Baby-AT サイズのマザーボードである。　　　　　　　　　　　　　　
　秋葉原日米商事で購入した PC/XT model286 の筐体より抽出。完動品。　　
■CPU は 80286（6MHz）で、68 ピンのセラミック PGA パッケージを使用。　
　メモリはオンボードで 512KB 実装。メモリは 256KB の 30 Pin SIMM を２
　バンク使用し、合計 512KB 実装されている。 　　　　　　　　　　　　　
■拡張スロットは全部で８個。うち、AT バスが５本、XT バスが３本という構
　成。全て AT バススロットにせず、わざわざ XT バススロットを残してある
　のは、XT 用の拡張カードの使用を考慮しているため。XT バス用の拡張カー
　ドを AT バススロットに入れようとすると、一部のカードは AT スロットと
　干渉して入らない。　　　　　　　　　　　　　　　　　　　　　　　　　
■CPU が基板の端いっぱいに追いやられ、メモリも SIMM を使用し省スペース
　化が図られている。汎用 TTL を多用した制御回路は PC/AT と同じ構成とな
　っているが、部品の実装密度が上がり、基板の大きさは PC/AT よりも一回
　り小さくなっている。なお、マウントホールの位置は、PC/XT と同じ。　　
■以下に、IBM PC/XT model286 のスペックを示す。 　　　　　　　　　　　

■PC/XT model286 の SIMM 周辺部分拡大写真。 　　　　　　　　　　　　　
■左端上部にあるキーボードコネクタ近辺に SIMM メモリが実装されている。
　２バンク構成で、256KB の SIMM を２枚実装する。　　　　　　　　　　　

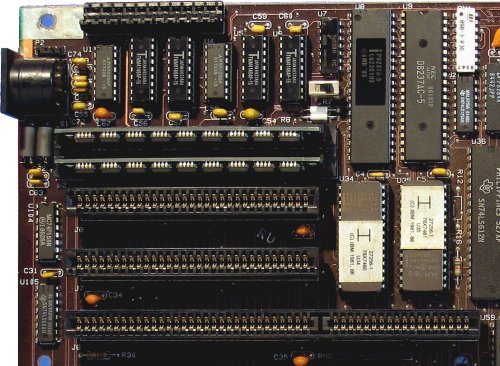

■XT バススロットの右側には、BIOS-ROM が実装されている。本 PC/XT model
　286 の BIOS の日付けは、86/04/21。BIOS-ROM 上部には DMAコントローラ
　である 8237-A が配置されている。　　　　　　　　　　　　　　　　　　

■コメント　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
IBM が発売した PC/AT というマシンは、CPU に 80286 を使用した製品でした
が、PC/XT の筐体に 80286 のマザーボードを搭載した、IBM PC/XT model 286
というマシンも登場しました。ここにご紹介したマザーボードは、その中に入
っていたものです。このボードも、秋葉原の有名なジャンク屋、「日米商事」
にて購入しました。PC/AT と違い、マザーボードがそれほど大きくはないため
部品実装密度も上がっています。また、この時代のマザーボードでは、メモリ
に DIP パッケージを使用したものがほとんどでしたが、このボードでは 30
Pin SIMM を２スロット搭載しています。ボード右側の飛び出た部分に、セラ
ミック PGA の 80286 CPU が搭載されています。　　　　　　　　　　　　　

拡張スロットは、通称 AT バスと呼ばれている 16 ビットバスです。これは、
それまで使用されてきた XT バスに、スロットを「接ぎ木」して拡張したもの
です。このような「接ぎ木」形式のバススロット拡張は、後に VL バスが登場
した時にも採用されました。ところで、一番下の拡張スロットは、ATバスとし
て使用できるのにもかかわらず「接ぎ木」の部分が無く XT バスのスロットと
なっています。これは、当時の XT バス用の拡張ボードには、この部分にスロ
ットがあると挿入できない形状のものがあったためです。たとえば、CGA カー
ドなどは、XT バススロットの横が空いていないと、カードを挿入できません
でした。このような拡張カードを現在のマザーボードで使おうと思うと、XT　
バスのみのスロットが用意されていないため、挿入することができないという
結果になってしまいます。　　　　　　　　　　　　　　　　　　　　　　　

IBM PC/XT286 マシンの本体外観は、PC/XT とほとんど変わりません。筆者は
このマシンの中身を全て取り出して、マザーボードを 80486DX4-100MHz対応の
ものに入れ替えて、Linux を導入して楽しんでいます。
