PC CHIPS M741LMRT (1999)

写真1:PC CHIPS M741LMRT MB 表面

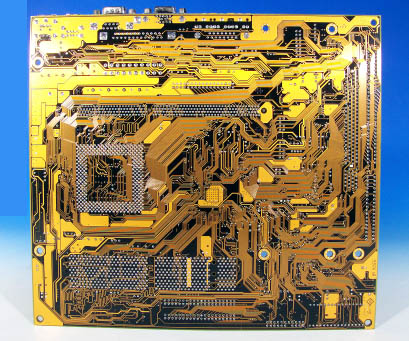

写真2:PC CHIPS M741LMRT MB 裏面


■PC CHIPS社製Slot1/Socket370デュアル搭載の珍品
 マザーボード、M741LMRT。1999年20週製造。ATXフォーム
 ファクタ。ボードの外寸は24.5×22cm。
■ローコストパソコン用として周辺機能を取り込んだ製品で、同社はこれをマ
 ザーボードとは言わず、システムボードという名称で呼んでいた。64ビッ
 トのアクセラレータ機能付VGAはもとより、V.90ファックスモデム、
 100BaseTーLAN、3D−Soundもオンボードで搭載した至れ
 り尽くせりの製品。
■Slot1とSocket370は排他使用。当時はSlot1のPent
 ium−IIやIIIとSocket370のPPGAタイプCelero
 nが流通していた時であり、両方のCPUに対応した仕様となっている。
 デュアルソケット搭載のマザーボードを発売したのは、おそらくPC CH
 IPS社が最初であろう。一捻りしたクセのある製品を多数手がけている同
 社らしいマザーボードと言える。
■モデム用のモジュラーソケットと、LANのコネクタはライザーカードで供
 給される。LANコネクタはケーブルを介して専用のブラケットを接続する
 が、モデムはマザーボードに直接ブラケットを接続して使用する。
■チップセットはXcel2000という捺印のあるBGAパッケージのチッ
 プと、AGP8Mというシールが貼付された208Pin QFPパッケー
 ジの2チップ構成になっている。チップセットメーカーは、同社のM741
 試作ボード(Slot1のみ搭載されているバージョン)およびMercu
 ry Computerという会社が発売した同等スペックのマザーボード
 (KOB−620AT)から察すると、SIS社製と思われる。
 BGAチップがSIS−620、QFPチップがSIS5595であろう。
■本ボードの主要デバイスは下記の通り。
 ・Xcel2000:チップセット(おそらくSIS−620)
 ・AGP8M   :チップセット(おそらくSIS−5595)
 ・DM9102F :DAVICOM社製ネットワークコントローラ
 ・HT8738AM:3Dサウンドおよびファックスモデムチップ
 ・IT8770F :ITE社製I/O制御チップ
 ・W83194R :Winbond社製(機能不明)
■以下にボードのスペックを示す。
項 目
内 容
CPU
intel SEPP-Celeron、PPGA-Cerelon、Pentium-II、Pentium-III
(Socket 370/Slot1 デュアル搭載。排他使用))
CPU Clock 233 - 500 MHz
FSB 66 / 100 MHz
Chip Set
Xcel2000(SIS-620)、SIS5595
Momory
168 Pin DIMM スロット3個搭載
最高 768 MB まで拡張可能
Bus PCI×1本、ISA×1本
Super I/O
COM1 , COM2 , LPT1 , FDD , Primary-IDE , Secondary-IDE
PS/2 Mouse, USB1 , USB2 , LAN(10/100 BaseT), FAX/Modem , IrDA
64-bit VGA(2D/3D Accelerator) , 3D-Sound(PC98 Audio)
BIOS AMI BIOS

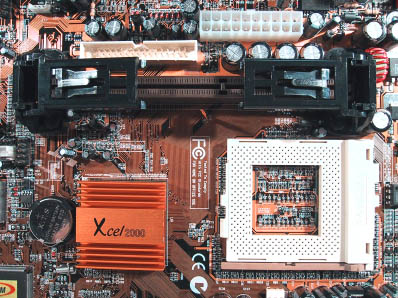

写真3:Slot1とSocket370

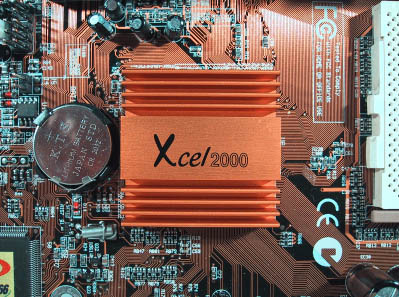

写真4:チップセット#1 Xcel2000
    (SIS−620チップセット)

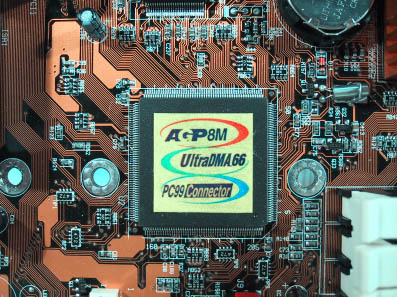

写真5:チップセット#2
   (SIS−5595)

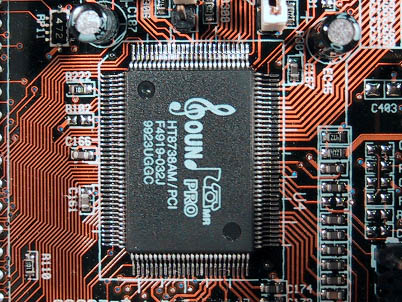

写真6:3Dサウンド&ファックスモデムチップ

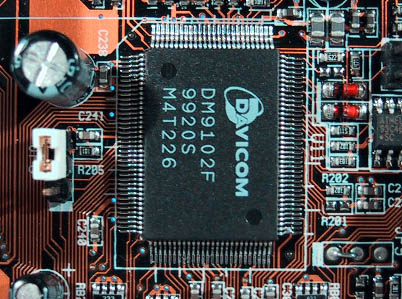

写真7:DAVICOM社製ネットワークコントローラ

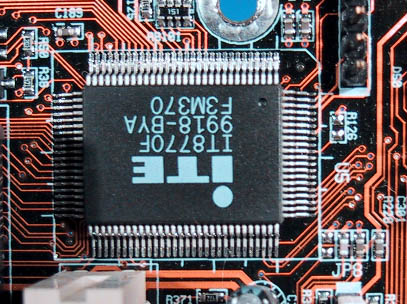

写真8:ITE社製I/O制御チップ

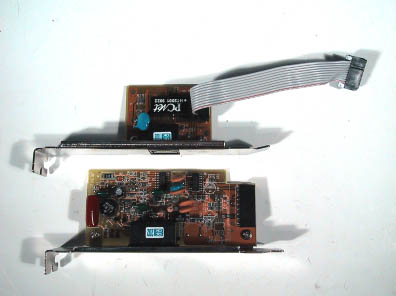

写真9:LAN(上)とモデム(下)ブラケット

■コメント
Slot1のみならずSocket370をも同じボードに搭載してしまった
という、PC CHIPS社のM741LMRTマザーボードです。このボー
ドの前の製品(初期バージョンのM741)では、Slot1のみが搭載され
ており、Socket370は搭載されていませんでした。M741の試作版
が開発されたのが1999年5月頃。その後Slot1のみ搭載されたM74
1が短期間発売され、M741LMRTにバージョンアップされたようです。
とにかくPC CHIPS社の開発スピードは驚異的で、市場にニーズがあれ
ば即改良して新製品を出していました。

Slot1とSocket370のデュアルボードは、PC CHIPS社の
製品の他にも、いくつか発売されていたようです。その一つに、Mercur
y Computerという会社が発売したKOB−620ATという製品が
あります。これは、チップセットにSIS−620とSIS−5595を使用
した製品ですが、ボードの構成はM741LMRTとほぼ同等です。

このM741LMRTは、M741の試作版(プロトタイプ)と比較して細か
い点が異なります。まず、デュアルスロットを搭載した点が異なりますが、そ
れ以外にも、例えば試作版ではPC Tel社のFax/Modemチップが
搭載されていましたが、 本製品では無くなっています。これはPC Tel
社との提携により、ファックスモデム機能をPC CHIPS社のSound
Proチップの中に取り込んでしまったからです。良く見ると、サウンドチッ
プの捺印に電話機のマークを見ることができます。試作版のサウンドチップの
型番はHT8338でしたが、本製品ではHT8738にバージョンアップし
ています。

このM741LMRTは、機能てんこ盛りボードということで、パソコンを安
く組み立てたい自作派には結構人気があったようです。このインテグレーショ
ン技術は、その後ブックパソコンに引き継がれて行きます。
