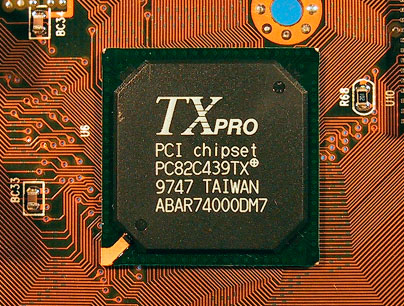

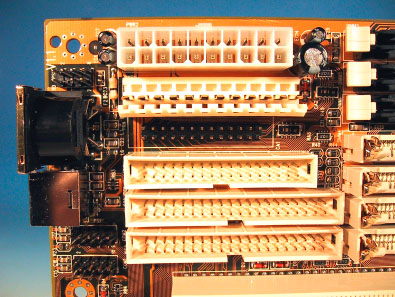

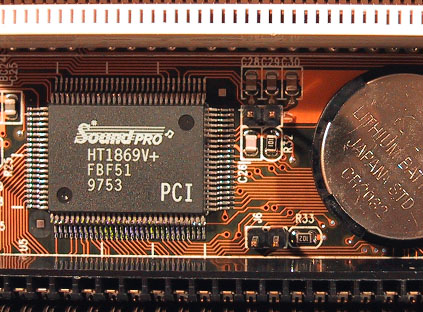

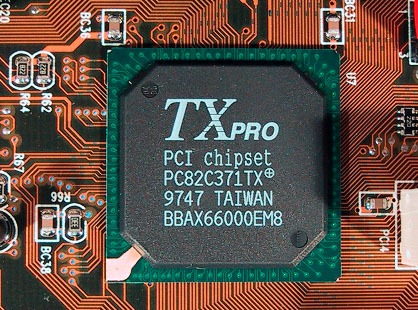

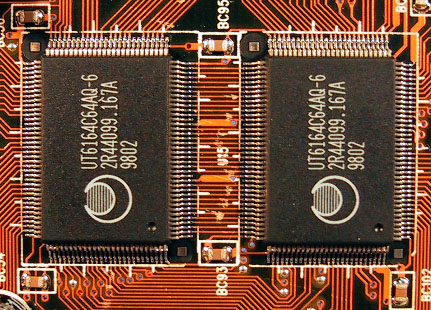

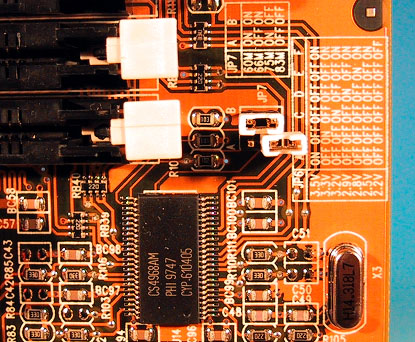

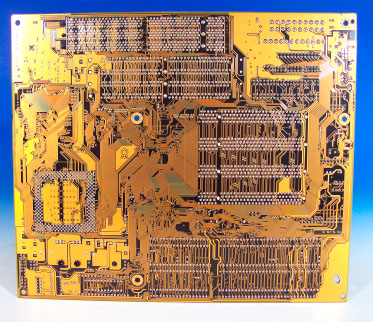

■台湾のマザーボードメーカー、ＰＣ ＣＨＩＰＳ社のＳｏｃｋｅｔ７マザー ボード、Ｍ５７５。ベビーＡＴサイズのボードで寸法は２６×２２ｃｍ。 １９９８年０２の製造。ボードのリビジョンはＶ１．１。 ■チップセットにＡＬｉ社製Ａｌｌａｄｉｎ W＋ チップセットを搭載した 製品。ＰＣ ＣＨＩＰＳ社のマザーボードでは、このチップセットにＴＸ ＰＲＯという捺印を付けて搭載していた。Ａｌｌａｄｉｎ W＋チップセッ トは、チップ内にＳｕｐｅｒＩ／Ｏ機能を内蔵しているため、本ボードには ＩＴＥ社製等のＩ／Ｏコントローラチップは搭載されていない。チップセッ トは２個構成で、型番は下記の通り。 ・ＰＣ８２Ｃ４３９ＴＸ（１９９７年４７週製造） ・ＰＣ８２Ｃ３７１ＴＸ（１９９７年４７週製造） ■Ｍ５７５はＰＣ１００規格が登場する前の、Ｓｏｃｋｅｔ７最強のスペック を持ったマザーボードであった。そのためＰＣ ＣＨＩＰＳ社はこのマザー ボードに「ＴＯＰＧＵＮ」の愛称を付けていた。 ■ｉｎｔｅｌ Ｐｅｎｔｉｕｍの他に、Ｃｙｒｉｘ／ＩＢＭ、ＡＭＤ、ＩＤＴ の各ＣＰＵが使用できた。ＣＰＵクロックのサポート範囲は９０〜３００ ＭＨｚ。外部バススピードは６０／６６／７５／８３．３ＭＨｚ。 ■ＩＳＡバスを３本、ＰＣＩバスを４本搭載。７２Ｐｉｎ ＳＩＭＭスロット を４本、１６８Ｐｉｎ ＤＩＭＭスロットを３本搭載しており、最大メモリ 搭載容量は３８４ＭＢとなっていた。 ■オンボードで１ＭＢのレベル２ ＰＢＳＲＡＭキャッシュを搭載。 キャッシュメモリチップにはＵｔｒｏｎ社製のＵＴ６１６４Ｃ６４ＡＱ−６ （１９９８年０２週製造）を２個使用している。このチップはワンチップで ５１２ＫＢのキャッシュメモリを構成しており、２個使用することで、当時 としては驚異的のオンボード１ＭＢのキャッシュを実現していた。 ■オンボードＩ／Ｏは、ＩＤＥ２系統とＦＤＤ、シリアル×２、パラレル×１ ＵＳＢ×２、ＰＳ／２、ＩｒＤＡ及びサウンド機能。ＵＳＢとＰＳ／２、 ＩｒＤＡ機能は、オプションのＡＴＸフォームカードで提供。フォームカー ドは、基板上のヘッダピンにブラケットモジュールを直接接続する。 ■サウンドチップは３Ｄ Ｓｏｕｎｄ ＰｒｏＰＣＩ版（ＨＴ１８６９Ｖ＋： １９９７年５３週製造）を搭載しており、ＰＣ９８オーディオに準拠。 ＳＰＤＩＦインターフェースを内蔵しており、ＨＲＴＦポジショナルオーデ ィオにも対応していた。 ■使用デバイスは下記の通り。 ・ＰＣ８２Ｃ４３９ＴＸ ：ＡＬｉ社製ＴＸ−ＰＲＯチップセット ・ＰＣ８２Ｃ３７１ＴＸ ：ＡＬｉ社製ＴＸ−ＰＲＯチップセット ・ＵＴ６１６４Ｃ６４ＡＱ：Ｕｔｒｏｎ社製５１２Ｋキャッシュメモリ ・ＵＴ６１２５６ＪＣ−８：Ｕｔｒｏｎ社製タグＲＡＭ ・ＨＴ１８６９Ｖ＋ ：３Ｄ Ｓｏｕｎｄ Ｐｒｏチップ ・ＣＳ４９６８ＡＭ ：クロックジェネレータチップ ■ＢＩＯＳはＡＭＩＢＩＯＳを搭載。 ■以下にボードのスペックを示す。
| CPU | intel Pentium P54C/P55C(MMX)、AMD K5/K6 IDT C6、Cyrix/IBM 6x86MX(M2) |
| CPU Clock | 90 〜 300 MHz |
| BUS Clock | 60/66/75/83.3 MHz |
| Cache Memory | 1MB PBSRAM L2 Cache 搭載 Utron：UT6164C64AQ-6 を２個使用 |
| Chip Set | ・ALi TX PRO Chip Set PC82C239TX、PC82C371TX |
| Momory | 168 Pin DIMM スロット×３ 72 Pin SIMM スロット×４ 合計最高 384 MB まで搭載可能 |
| Bus | PCI×４本、ISA×３本搭載 |
| Sound | 3D Sound Pro チップをオンボードで搭載 PC98 準拠、HRTF、SPDIF 機能搭載 |
| Super I/O | COM1、COM2、LPT1、FDD、Primary-IDE、Secondary-IDE 3D Sound、PS/2、USB1、USB2、IrDA |
| BIOS | AMI BIOS |
 |
 |
 |
 |
 |
 |
 |

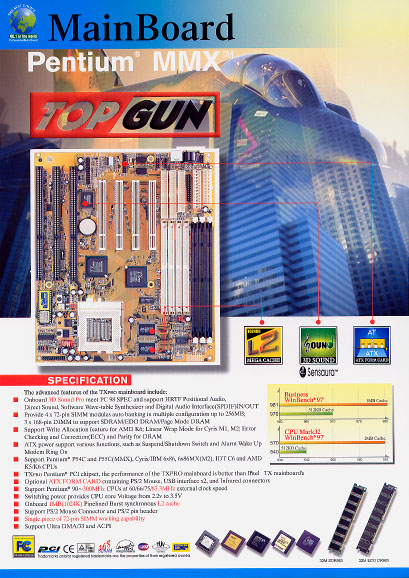

■コメント ＴＯＰＧＵＮの異名を持つＰＣ ＣＨＩＰＳ社のマザーボード、Ｍ５７５で す。チップセットにＡＬｉのＴＸ−ＰＲＯチップを搭載し、３００ＭＨｚまで のＣＰＵクロックと８３．３ＭＨｚのバスクロックを実現していました。ＰＣ １００規格が登場する前としては、最高のスペックを持ったボードでした。 ＴＸ−ＰＲＯチップセットはＡＬｉ社製Ａｌｌａｄｉｎ W＋チップのこと で、チップセット内部にＳｕｐｅｒＩ／Ｏ機能を内蔵してしまっているため、 従来は外付けとなっていたＩＴＥ社製Ｉ／Ｏコントローラチップが本ボードに は搭載されていません。また１ＭＢという大容量のＬ２キャッシュメモリをオ ンボードで搭載していることも、特徴となっていました。キャッシュメモリチ ップには、Ｕｔｒｏｎ社製のメモリチップが使用されています。 ＵＳＢやＩｒＤＡ機能は、オプションとして用意されていたＡＴＸフォーム カードを用いることで利用できました。このカードは、Ｍ５７５の場合、基板 上のヘッダピンに直接ブラケットモジュールを挿し込んで使用する方式となっ ていました。ＰＳ／２マウスコネクタは、ピンヘッダの他にもキーボードコネ クタ横に搭載されていました。ＩＤＥ機能はＵｌｔｒａＤＭＡ／３３に対応し ３Ｄサウンド機能もオンボードで提供しています。バスクロックの最高周波数 が７５ＭＨｚまでといった製品が一般的であった当時、８３．３ＭＨｚまでを サポートしたこのボードは高いパフォーマンスを有していました。そのため、 同社のカタログでは、背景にジェット戦闘機の写真が配置されています。 なお、ＰＣ ＣＨＩＰＳ社でＴＯＰＧＵＮの愛称を持つマザーボードは、 Ｍ５７５の他にＭ５６５という製品がありました。Ｍ５６５の基本構成は、Ｍ ５７５とほとんど同一でしたが、ＰＣＩバススロットが５本搭載されており、 オンボードサウンド機能が省略されている点が異なっています。チップセット は、Ｍ５７５と同様、ＡＬｉ社のＴＸ−ＰＲＯチップセットが搭載されていま した。ＰＣＩを５本搭載するより、サウンド機能をオンボードで提供してコス トパフォーマンスの高い製品にバージョンアップしたものと思われます。
