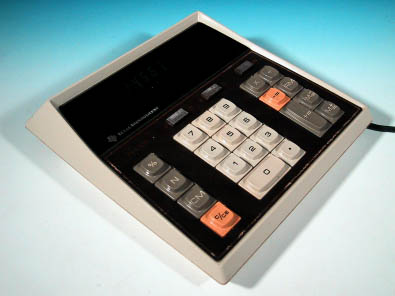

写真1:TI-5100 本体外観

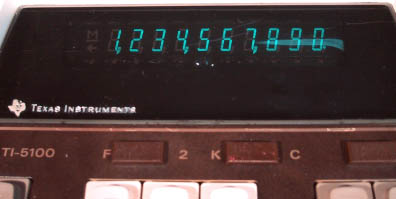

写真2:TI-5100 FIP表示管
■Texas Instruments TI−5100

 TI−5100は、Texas Instruments社が1980年に
製造したデスクトップタイプの10桁電卓である。その外観は、同社のポータ
ブルタイプの電卓とも良く似ており、デザイン的に洗練され、同時代の日本製
品とは一線を画したものとなっている。

 TI−5100は、同社お得意のワンチップLSIを搭載した電卓で、電源
もACアダプタを使用し本体内部に電源トランス等の部品が無いため、極めて
軽くできている。本体外寸は19.5×19×6.5cmで、典型的なスペー
スエイジデザインだ。10桁の青色FIP表示は大きくて見やすく、キーボー
ドも深いストロークが確保されており、実用電卓としては極めて品質が良い。
通常の四則演算に加えて、定数計算、%計算、メモリ機能を搭載している。

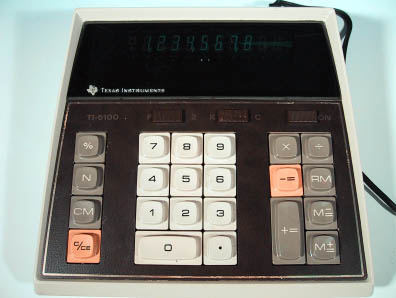

写真3:TI-5100 本体正面

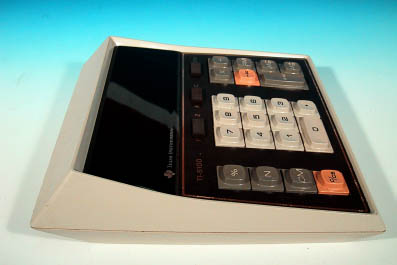

写真4:TI-5100 本体側面

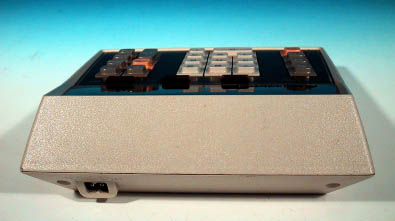

写真5:TI-5100 本体背面

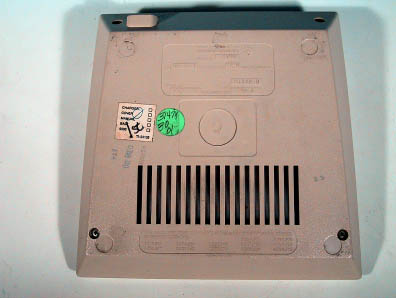

写真6:TI-5100 本体裏面

 本体裏側の銘版は、プラスチック筐体に直接エンボスで記されるタイプで、
製造国はアメリカ、シリアル番号は3754776となっていた。使用する
ACアダプタの型番はAC9171で、入力電圧は120V。日本の電圧では
若干不足するものの、問題無く動作している。もっとも、電圧事情が悪い地域
では、このACアダプタでは使えないところもあるそうだ。銘版部分には「M
TA1280」という表記があった。

 本体裏側には修理履歴を示す銀色の捺印があった。「REPAIR 038
80 LTA」と記載されていたので、1980年に一回修理を受けているよ
うである。基板を見ると、メインチップであるLSIのハンダ付けの部分が、
他の部分と異なり焦げていることから、どうやらメインのLSIチップを交換
修理した製品のようである。

 AC9171 ACアダプタは1977年製造のTI製。入力電圧は120
VAC、60Hz、7W。出力電圧は12.5VAC、265mAとなってい
たので、AC/ACコンバータのようである。DCへの整流は、本体内部の
3端子レギュレータで行っているものと思われる。

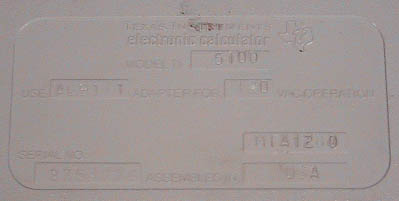

写真7:本体背面の銘版表示のアップ

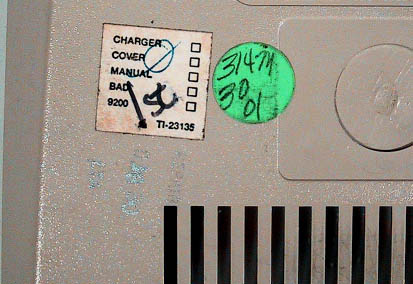

写真8:裏面に貼付されたシールと修理履歴表示

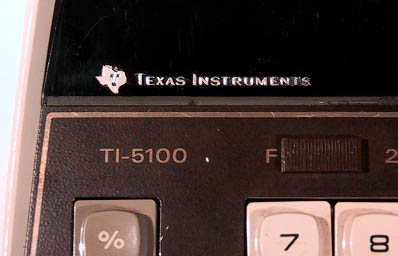

写真9:本体上面のロゴのアップ



 内部構造は至ってシンプル。TI社の電卓専用チップであるTMC1073
NLが1個搭載されているのみである。このチップは80年18週の製造でシ
ンガポール製。その他使用されている部品は、電解コンデンサ、抵抗、ダイオ
ード等である。

 FIPモジュールは10桁+記号桁の構成で、NEC製造のもの。型番は
FIP11B10。日本製造のものだ。基板番号は1036569−1。
Rev Aとなっていた。

アッセンブリは徹底的なコスト削減が図られており、基板も木ネジ2本でプラ
スチック製の筐体に留められているにすぎない。キーボードとロジック基板と
は直接ハンダ付けされている。この配線は、基板類をすべて筐体にマウントし
た状態で行われたようで、こうすることでチリ合わせをしているようだ。確か
にコネクタ類を使うよりはコスト削減につながっている。

ACアダプタの入力端子も、基板上からブラブラと浮いた状態であり、ケース
に格納する際、固定するような構造となっている。アメリカ製電卓の量産技術
は、同時代の日本製品と比較して格段に洗練されていたと言えよう。

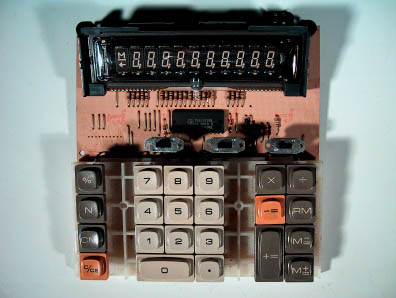

写真10:ロジック基板全景

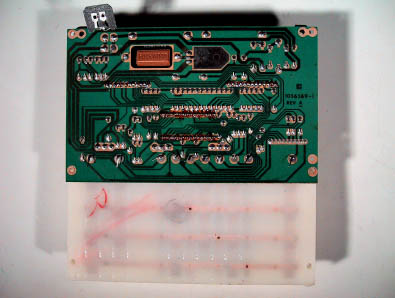

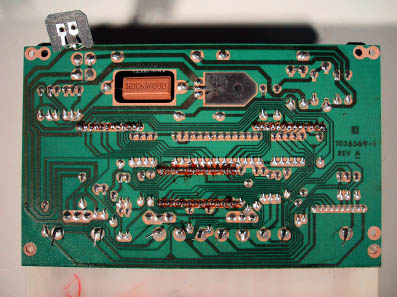

写真11:ロジック基板裏面


写真12:ロジック基板裏面のアップ

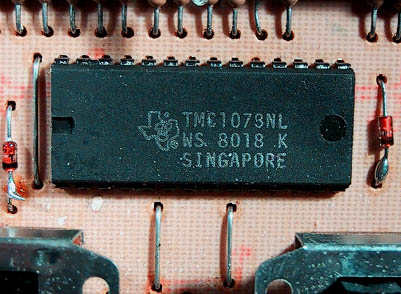

電卓チップ「TIM1073NL」

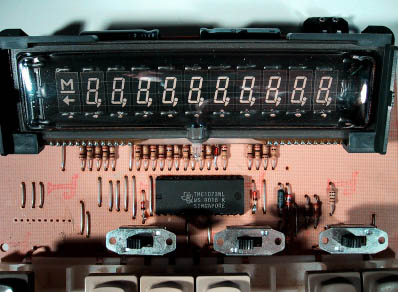

写真14:FIP表示管部分
