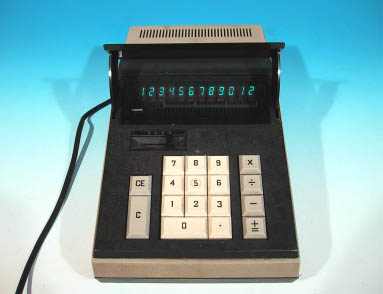

| 写真３：PRECISA M-12 本体正面 |
 |

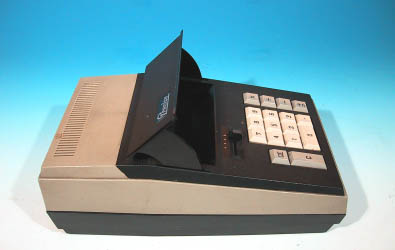

| 写真４：PRECISA M-12 本体側面（庇を開けたところ） |
 |

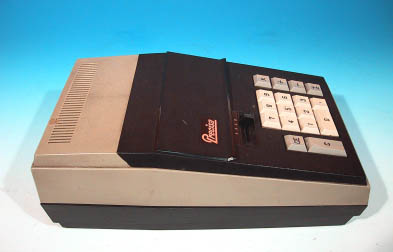

| 写真５：PRECISA M-12 本体側面（庇を閉じたところ） |
本体裏面には「ＮＣＭ 検査合格証」と書かれたシールが貼付されているが
これはＢＵＳＩＣＯＭ（ＮＣＭ、Ｎｉｐｐｏｎ Ｃａｌｕｃｒａｔｉｎｇ Ｍ
ａｃｈｉｎｅ Ｃｏｒｐ．）社のことである。
なお、三和ブレシーザ株式会社についての詳細は不明であるが、ネット検索で
調査すると、「カンプレ株式会社」という会社の社史の中で、下記の記述を見
出すことができた。
カンプレ株式会社
昭和４９年６月 埼玉県大宮市大成町１丁目９９番地に関東プレシーザ株式会
社を設立し、電子式卓上計算機を中心とした事務用機器の販売を開始。
どうやら、電卓メーカーからＯＥＭ供給を受け自社ブランドとして発売してい
た、事務機器販売会社のようである。
さて、Ｍ−１２型電卓であるが、青色発光タイプの７セグメント蛍光表示管
を使用した、１２桁タイプの四則演算用電卓である。機能面では特にどうとい
った特徴は無いが、デザイン面では凝ったギミックを採用している。というの
はこの電卓には電源スイッチというものが無く、カバーの開閉に連動して、電
源が入るようになっているのだ。カバーは、開けると表示部分を覆う庇の役割
を果たし、明るい所でも表示が良く見えるよう工夫されている。
小数点表示制御は切り替えレバー式となっており、０、２、３、４が選択で
きた。なお、マイナス記号表示は無く、「ＮＥＧＡＴＩＶＥ」と書かれた表示
をネオン管で照明することで実現している。本体の大きさは２７．５×１６×
１０ｃｍ。大きさの割りに重量が無いので、持った感じは非常に軽い。電源コ
ードは脱着式で、３コネクタタイプ。下の２つがＡＣ入力となっており、上が
アースになっている。
 |

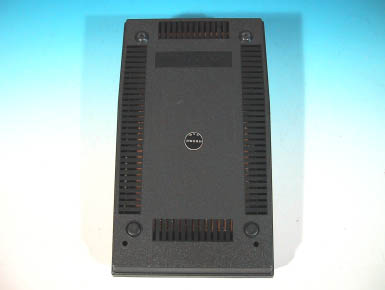

| 写真６：PRECISA M-12 本体裏面 |
 |

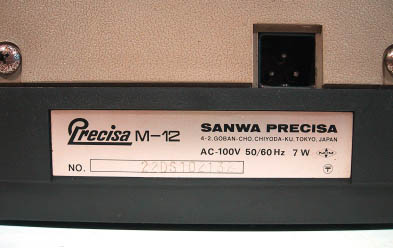

| 写真７：本体裏面銘版のアップ |
 |

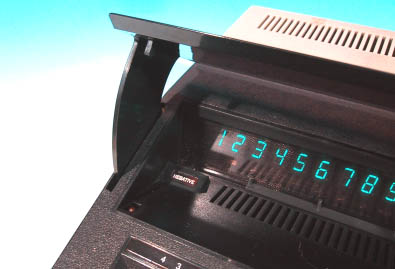

| 写真８：本体上面マイナス表示部分のアップ |
本体内部基板を見ると、その構成の簡素さに驚く。この製品は、すべて１つ
のＬＳＩチップで構成されているのだ。メインとなるチップは、４０ピンのセ
ラミックパッケージＬＳＩで、ドーター基板を介してメイン基板に実装されて
いるため、チップ本体を取り外して交換することができるようになっている。
これは非常に重要なことで、メインチップ１個を交換することで、様々な機能
を持った電卓を提供することを可能にしていた。これは、全機能を１つのＬＳ
Ｉに集約できたからこそ、実現できたことである。
さて、そのメインチップであるが、ロゴこそ「ＮＣＭ」となっているものの
捺印にはＭＯＳＴＥＫ ＭＫ６０１０ ＱＰ−３５５０ ７１０９と記載され
ており、モステック社製のものであることがわかる。製造は７１年の９週。別
にチップ上にはＳ４６．４．６の捺印があった。
この石であるが、実は結構有名なものだ。「電子立国日本の自叙伝 第５巻
」を見ると、昭和４５年に日本計算機（ＮＣＭ）から社名変更を行ったビジコ
ン社が、昭和４６年１月にＬＥ−１２０Ａという電卓を発売した経緯が記述さ
れている。このＬＥ−１２０Ａという電卓は、全ての機能を１つのＬＳＩチッ
プに集約させ、単三乾電池駆動による完全ポケットサイズ電卓を実現したこと
で一躍有名になった製品だ。当時「てのひらこんぴゅうたぁ」という宣伝文句
で発売し、その携帯性と電池駆動を最大の売り文句としていた。
ところで、この電卓に使用されていたＬＳＩが、実は本機に搭載されている
ものと同じモステック社製ＭＫ６０１０なのである。ビジコン社のＬＥ−１２
０Ａでは、表示部分を発光ダイオードとすることで、電池駆動を実現していた
が、プレシーザＭ−１２は、表示部分に蛍光表示管を用いていたため、ＡＣ電
源駆動になっている。しかし、機能そのものは全て１チップに集積されている
ので、内部構造が驚くほど簡略化されているというわけである。
「電子立国日本の自叙伝」によれば、当時ビジコン社は電卓用ＬＳＩをイン
テル社とモステック社の２社に発注していた。インテル社に発注したプログラ
ム電卓用ＬＳＩは、その後世界初のマイクロプロセッサ「４００４」の開発に
つながったことは有名である。一方、モステック社に発注したワンチップ用電
卓のＬＳＩが、このＭＫ−６０１０なのであった。なお、モステック社は、
ＴＩ（テキサスインスツルメンツ）社のＭＯＳテクノロジーデビジョンからス
ピンアウトした若手連中が作り上げた、当時はまだ発足して間もないベンチャ
ー企業であった。
ビジコン社はこのＭＫ−６０１０を自社の電卓に使う一方で、各社向けのＯＥ
Ｍ製品にもこのＬＳＩを搭載して販売した。その一つが、この三和プレシーザ
Ｍ−１２というわけである。前述したように、Ｍ−１２では表示部分に蛍光表
示管を使用しているため、外付け部品として表示ドライバが必要となった。ド
ライバは２１個のメタルキャンのトランジスタ列と、４２個のカーボン抵抗か
ら構成されている。
基板上にはこの他に、三菱製２ＳＣ６２０トランジスタが２個、メーカー名不
明の２ＳＡ６１１が２個、電源部分に三菱製２ＳＣ１０１４パワートランジス
タを１個使用している。基板上にはＱＰ．３６６６（０） ＪＡＰＡＮ ＰＳ
Ｏ１Ｂの表記と、ＮＣＭのロゴ捺印あり。
キーはクリック感の無いタイプでメイン基板とはコネクタで接続されている。
マイナス表示は、専用のネオン放電管で行い、ケース上の「ＮＥＧＡＴＩＶＥ
」表示を照らす仕掛けになっている。
 |

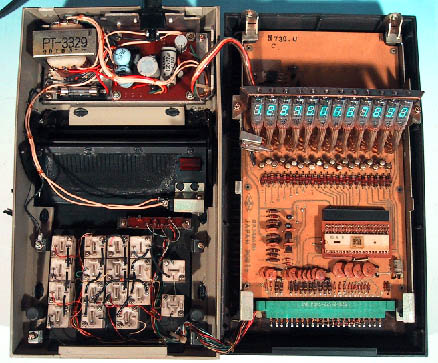

| 写真９：PRECISA M-12 本体内部 |
 |

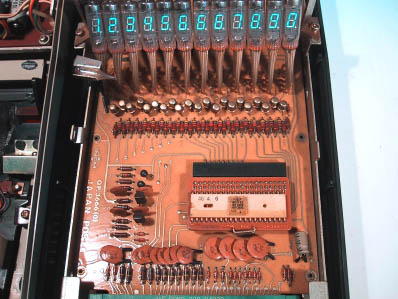

| 写真10：PRECISA M-12 ロジック基板全景 |
 |

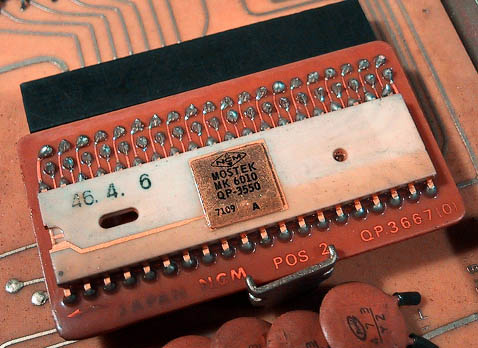

| 写真11：PRECISA M-12 ロジック基板のアップ |
この電卓の内部構造を見ると、昭和４５〜４６年にかけての電卓戦国時代の様
子を垣間見ることができる。昭和４６年１月に、乾電池駆動のポケットサイズ
電卓を発売していたビジコン社を前にして、昭和４６年４月にＭ−１２型電卓
のような大型電卓を発売して、果たしてどの程度の効果があったのかは不明で
ある。当時、表示一桁１万円といわれていたデスクトップ電卓で、おそらくこ
のＭ−１２型も１２〜１４万円台で売られていたのであろう。その後、ワンチ
ップＬＳＩによる電卓チップ集積化の驚異的な発展で、泥沼のコスト戦争が開
始された結果、乱立していた電卓メーカーもどんどん倒産して行き、あっとい
う間に淘汰されてしまう。そのきっかけともなった石を搭載した電卓が、この
プレシーザＭ−１２型なのである。
なお、プレシーザＭ−１２型は、トーホービジコン１２０−ＤＭという電卓と
外観が瓜二つである。差異はわずかにトーホービジコン社製では、表示部分の
庇が付いていない点のみである。この２製品にどのようなつながりがあったの
かも、興味深いところであろう。
 |

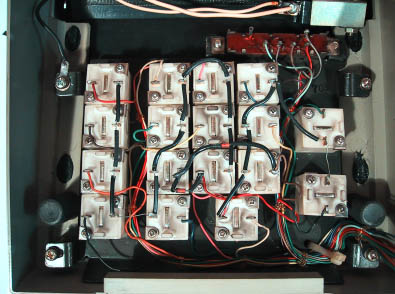

| 写真12：キーボード基板のアップ |
 |

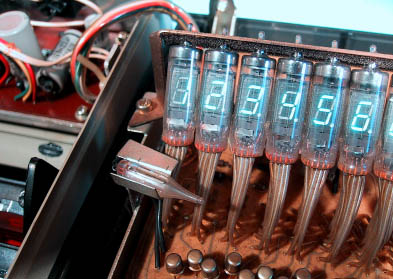

| 写真13：マイナス記号表示部分のネオン管 |
 |

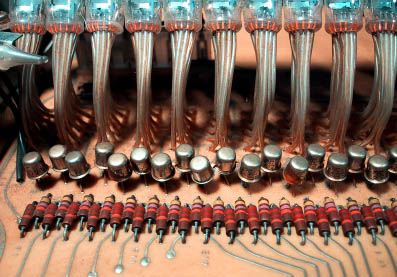

| 写真14：蛍光表示管ドライブ回路のアップ |
 |

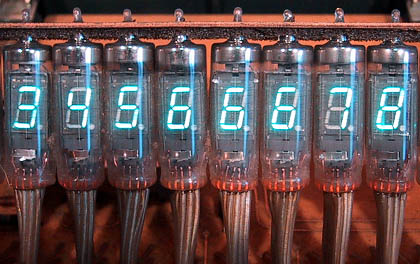

| 写真15：蛍光表示管の表示 |
