■Ｆｒｏｎｔｉｒｅ ２１００
工業デザインとしては極めて良くできている１９７２年製造の電卓、フロン
ティア（Ｆｒｏｎｔｉｅｒ）２１００である。表示桁数は１２桁のＦＩＰを搭
載。基本的な四則演算機能に徹したシンプルな作りではあるが、丸型のキーや
グレーを基調としたカラーリング、マイナスキーのみを赤にする演出など、
１９７０年代のスペースエイジを代表するデザインといっても過言では無いで
あろう。メーカー名はＦｒｏｎｔｉｒｅとしか記載されていないため、詳細は
不明であるが、裏面に貼られた銘版を見ると、まぎれもない日本製の電卓であ
る。しかし、本体内部を開けてみると本製品はＥＩＫＯ ＢＵＳＩＮＥＳＳ
ＭＡＣＨＩＮＥ社が発売していたＵＮＩＴＲＥＸのＯＥＭ商品であることが判
る。本体内部の基板上には、ＵＮＩＴＲＥＸ １２００−４Ｃの捺印が記され
ている。そう言われると、既出のＵＮＩＴＲＥＸ １２０１Ｍと、外観や形も
どことなく共通するものがあるように思えてくる。
 |

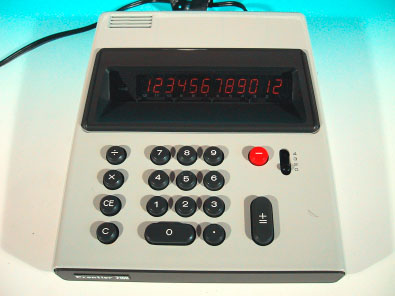

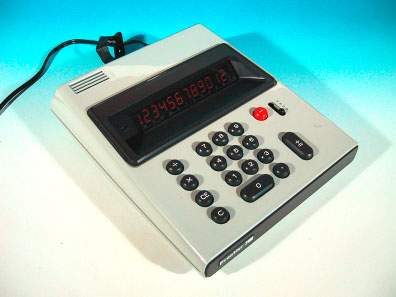

| 写真３：Frontire 2100 本体正面 |
 |

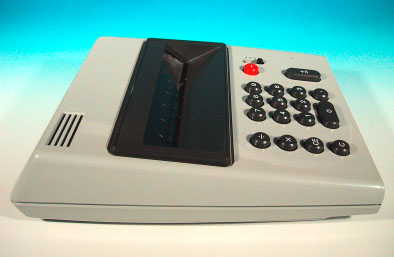

| 写真４：Frontire 2100 本体側面 |
 |

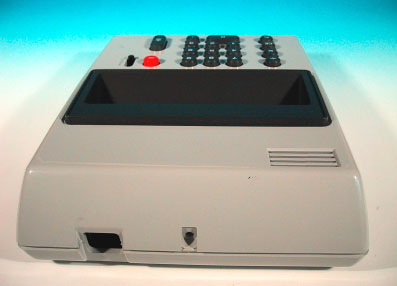

| 写真５：Frontire 2100 本体背面 |
 |

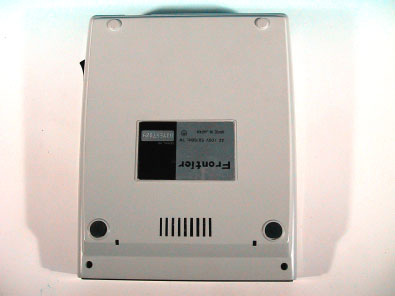

| 写真６：Frontire 2100 本体裏面 |
 |

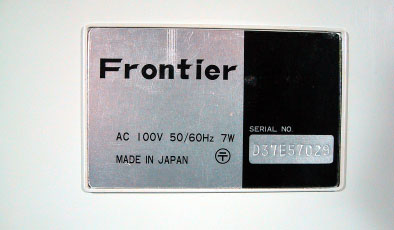

| 写真７：本体裏面の銘版のアップ |
 |

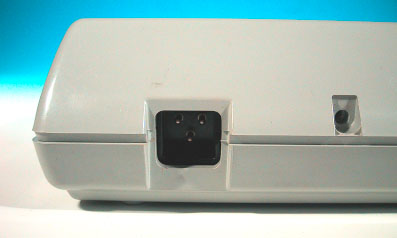

| 写真８：電源コネクタのアップ |
 |

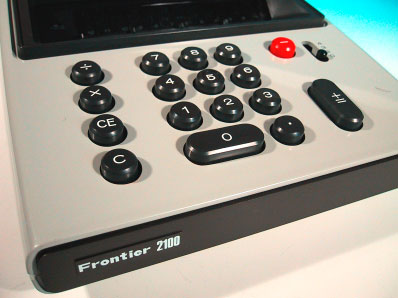

| 写真９：キーボードとロゴのアップ |
電源はＡＣ１００Ｖで、電源ケーブルは取り外しが可能なタイプ。電源コネ
クタは３Ｐの専用品が使用されている。銘版によると定格は７Ｗでシリアル番
号はＤ３７Ｅ５７０２９となっていた。本体外側を見ただけでは、メーカー名
ＯＥＭ供給元等の情報は一切不明である。本体の外寸は２４×１９×６ｃｍ。
仕様的には四則演算のみのベーシックなタイプで、メモリ機能すらも搭載さ
れていない。小数点制御は０，２，３，４がレバーで設定できる。ＦＩＰ表示
はオレンジ発光の１２桁タイプで、マイナス記号はネオン放電管によって行わ
れる。
 |

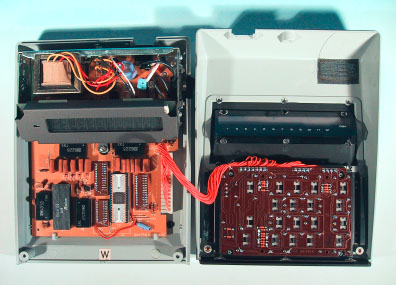

| 写真10：本体内部構造 |
 |

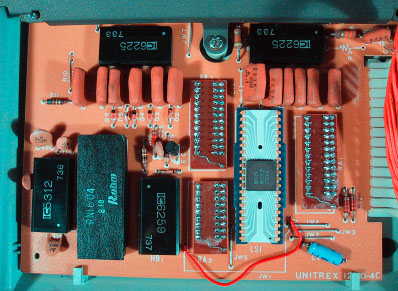

| 写真11：ロジック基板のアップ |
 |

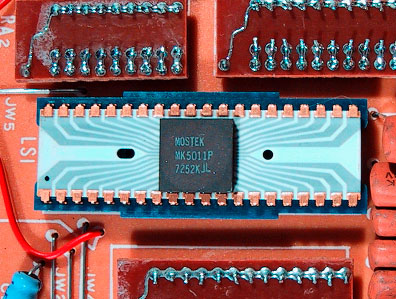

| 写真12：MOSTEK 社製 MK5011P LSI のアップ |
 |

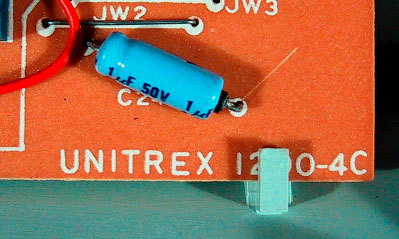

| 写真13：メイン基板上に捺印されたＵＮＩＴＲＥＸの印刷 |
 |

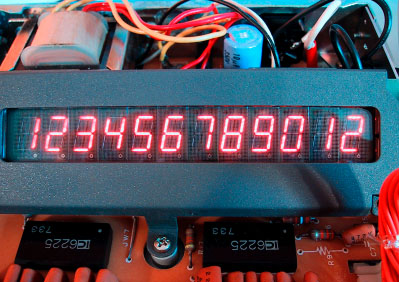

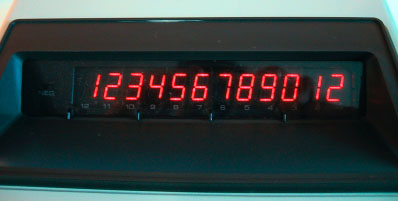

| 写真14：ＦＩＰ表示 |
内部構造は非常にシンプルだ。これはメイン演算用ＬＳＩとして、ＭＯＳＴ
ＥＫ社のＭＫ５０１１Ｐを搭載しているためである。ＭＯＳＴＥＫ社の石を採
用したため、当時としては極限的に集積化できた製品だった。このＬＳＩは
４０Ｐｉｎのセラミックパッケージで、一昔前のマイコンチップのような外観
をしている。製造は７２年５２週。ＬＳＩを交換できるように、ソケット実装
されている。ＭＯＯＳＴＥＫ社のＬＳＩはプログラマブルなので、差し替える
ことにより仕様面を容易に変更することが可能だった。
なお、ＵＮＩＴＲＥＸ １２０１Ｍでは同じＭＯＳＴＥＫ社のＭＫ５０１３
Ｐ、ＭＫ５０１４Ｐの２個を使用していた。またＳＡＮＷＡ ＰＲＥＣＩＳＡ
Ｍ−１２（三和プレシーザ Ｍ−１２）では、ＭＯＳＴＥＫ社の代表作であ
る ＭＫ６０１０が搭載されていた。
 |
| 写真15：製品名ロゴのアップ |
集積化が進んでいるため、本体内部にはメインＬＳＩの他に目立ったチップ
は無い。ただ、ＭＯＳＴＥＫ社のＬＳＩにはＦＩＰドライバが内蔵されていな
いため、これらは外付けのモジュールで対応している。搭載されている主なデ
バイスは、下記の通り。
ＭＯＳＴＥＫ ＭＫ５０１１Ｐ メインＬＳＩ
ＲＯＨＭ ＲＮ１６０４
ＩＣ ５３１２
ＩＣ６２５９
ＩＣ６２２５（×２個）
２ＳＡ７１９
基板上、一見ハイブリッドモジュールのように見えるものは、実は単なる集
合抵抗だ。キーボードは多少カチャカチャしたタッチのクリック感が無いタイ
プであるがメカには磁石を使用したリレーが用いられており、信頼性は高い。
ＦＩＰは完全にモジュール化されており、本体基板とはコネクタで接続されて
いる。電源部分はこの時代の製品としては極めてシンプルにまとまっており、
トランス内蔵型の電卓としては軽いほうだと言えよう。
このＦｒｏｎｔｉｒｅ １２００もそうであるが、三和プレシーザやＵＮＩ
ＴＲＥＸにもＭＯＳＴＥＫ社のＬＳＩが搭載されていた。これを見てもわかる
ように、当時同社のＬＳＩがいかに先進的でコストパフォーマンスの高いもの
であったかが伺われる。
