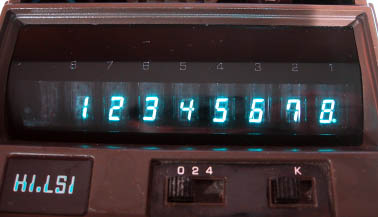

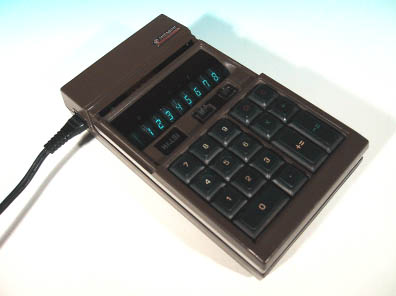

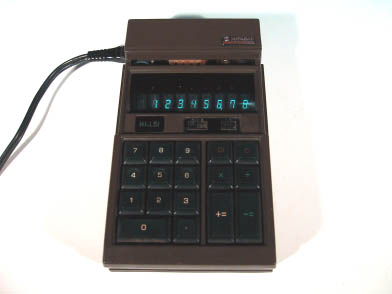

■ＨＩＴＡＣＨＩ ＥＬＣＡ １８０Ａ 日立が製作した８桁蛍光表示管電卓、ＥＬＣＡ １８０Ａ。ＡＣ１００Ｖ電 源のみで駆動する。本体の寸法は１８×１０×４．５ｃｍと、ＡＣ駆動・ニキ シー管使用のデスクトップタイプ電卓としては、かなりの小型化が図られた製 品である。最も、Ｐａｎａｓｏｎｉｃが１９７２年に発売したポータブル電卓 ＪＥ−８５０は、ＥＬＣＡ １８０Ａと同じように蛍光表示管を搭載した８桁 電卓であったが、ＡＣ電源とバッテリー駆動の両方が可能であった。このこと から考えて、省電力化はＰａｎａｓｏｎｉｃのほうが進んでいたとも言える。
 |
 |

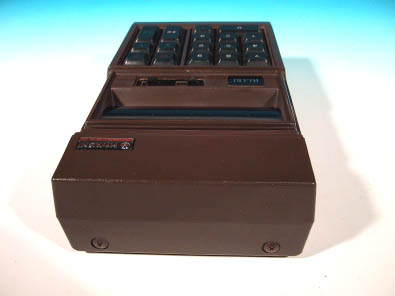

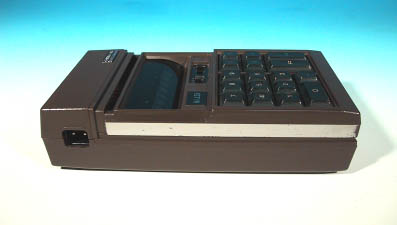

写真４：HITACHI ELCA 180A 本体側面 |
 |
写真５：HITACHI ELCA 180A 本体背面 |
 |

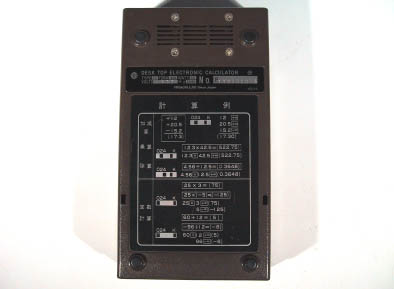

写真６：HITACHI ELCA 180A 本体裏面 |

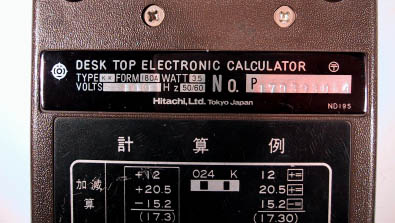

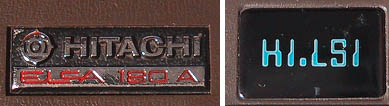

ここに掲載したＥＬＣＡ １８０Ａは、一部欠品がある。本体上面、ニキシ ー管表示の上の部分が開いているのだが、これは表示部分を覆うカバーが外れ ているため。本来ならここに開閉するカバーが取り付けられていた。 本体外観はいかにも日立製らしく、こげ茶色のボディーに黒いキーボードと かなり野暮ったい。作りはしっかりしているものの、無骨丸出しの製品といえ る。電卓用ワンチップＬＳＩを搭載した初期の製品らしく、本体上面左側には コンピュータフォントで記された「ＨＩ−ＬＳＩ」のマークが貼付される。 本体裏側には銘版と計算例を示したシールが貼付されている。銘版には、下記 の記述がある。 ＤＥＳＫＴＯＰ ＥＬＥＣＴＲＯＮＩＣ ＣＡＬＣＵＬＡＴＯＲ ＴＹＰＥ ＫＫ ＦＯＲＭ １８０Ａ ＷＡＴＴ ３．５ ＶＯＬＴＳ １００Ｈｚ ５０／６０ Ｎｏ．１７９３９３０８４ Ｈｉｔａｃｈｉ，Ｌｔｄ．Ｔｏｋｙｏ Ｊａｐａｎ ＮＤ１９５ 電源コードは本体左横に設けられたコネクタに接続する。コネクタは２ピン の専用タイプ。電源スイッチは本体右横にある。小数点の制御は０、２、４の ３通り。定数計算機能「Ｋ」も内蔵している。キーボードはクリック感のない タイプであるが、キーストロークが十分確保されているため押しやすい。
 |
 |

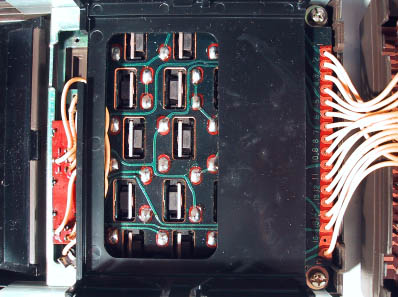

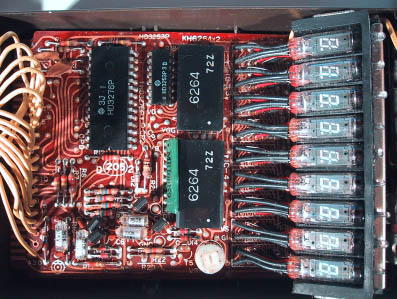

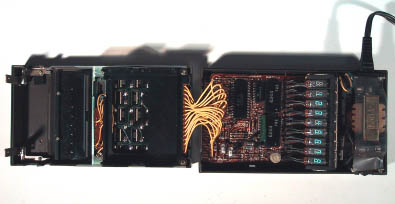

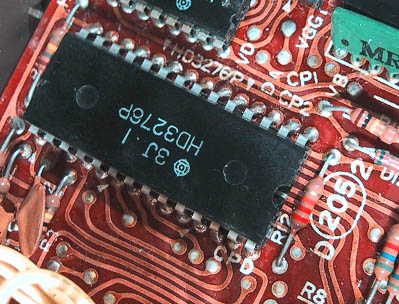

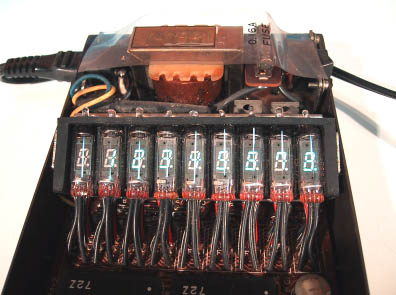

本体内部はキーボード基板、ロジック基板、電源トランスの３つから構成さ れている。ロジック基板には、下記デバイスが搭載されており、いずれも日立 製品である。 ＨＤ３２７６Ｐ：電卓用ワンチップＬＳＩ ２８Ｐｉｎ ＤＩＰ ＨＤ３２５３Ｐ：１６Ｐｉｎ ＤＩＰ ＩＣ ＫＨ６２６４ ：蛍光表示管ドライバＩＣ（２個使用） ２ＳＣ４５８ ：トランジスタ 蛍光表示管は長さ２５ｍｍ、太さ８ｍｍという超小型タイプのものが９本搭 載されている。いずれも７セグ表示を内蔵したタイプで、８桁＋符号桁の、合 計９本構成となっている。蛍光表示管の足は、絶縁チューブを被せ、ロジック 基板上に１本１本ハンダ付けされている。本機が極めて小型にまとまっている のは、この超小型蛍光表示管を採用しているからであろう。ＦＩＰモジュール を用いれば、この程度の大きさにまとめることは難しくはないが、各桁ごとに 分離した蛍光表示管を９本使ってこの大きさにまとめるのは大変だったにちが いない。
 |
 |
 |
 |

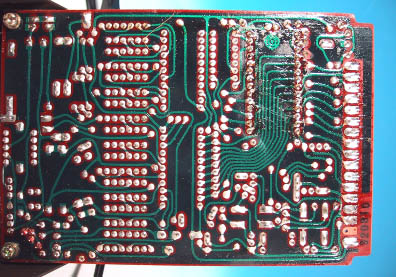

ロジック基板はベークライト製であり、基板下側はカードエッジコネクタ接 点となっている。これは、アッセンブリが終わった基板をカードエッジコネク タに突き挿してテストするためと思われる。ロジック基板の上部、蛍光表示管 の裏側には、電源部品が搭載される。 ロジック基板とキーボード基板とは、２０本近いリード線で接続されている。 この部分にはコネクタは用いられていない。 本機の製造年月は不明。しかし、上述したＰａｎａｓｏｎｉｃのＪＥ−８５０ が１９７２年に発売されていることから考えて、１９７２〜７３年頃の製品と 思っても間違いは無いであろう。
 |
 |
